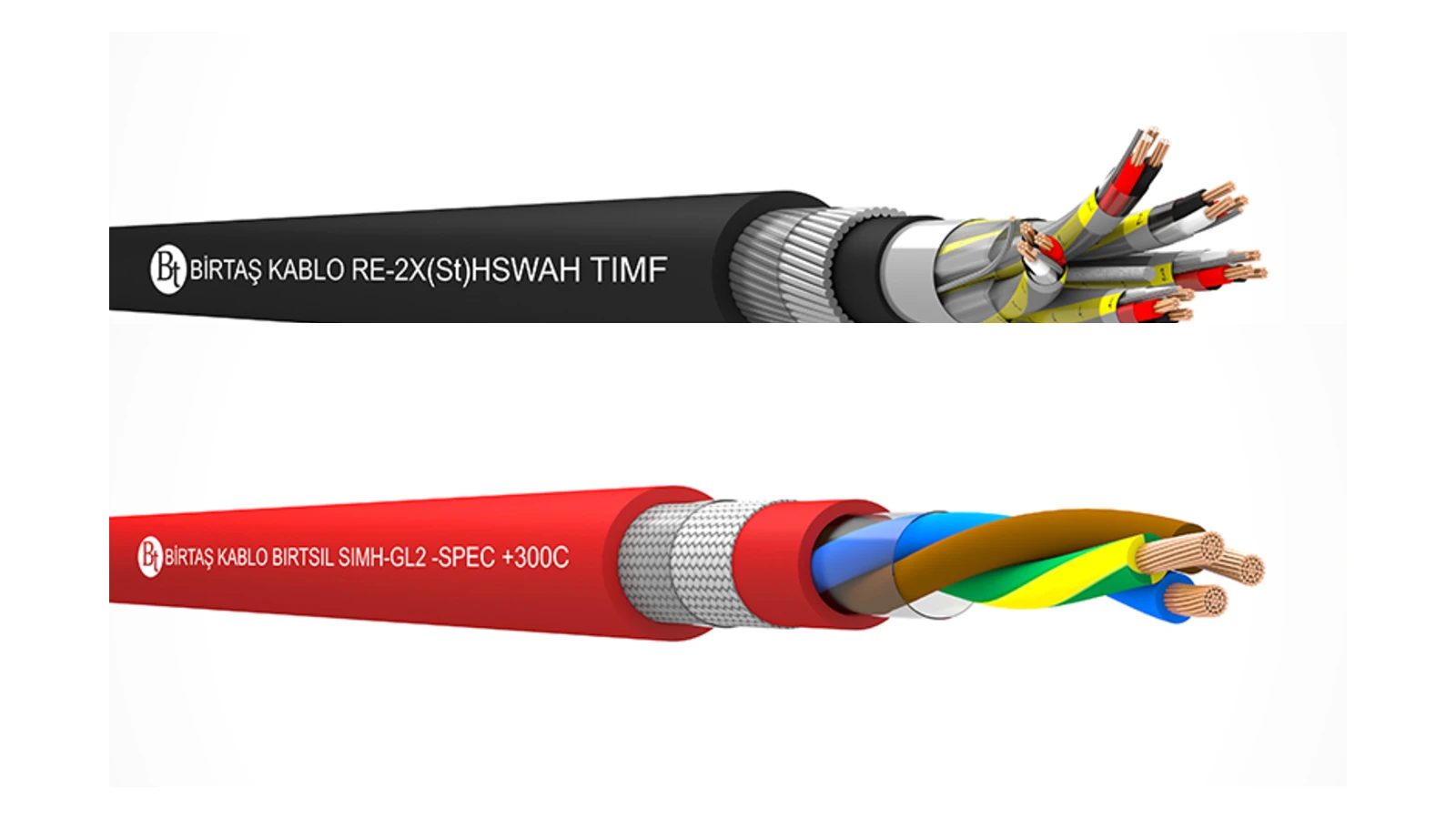

Sənaye kabelini düzgün seçmək yalnız damar sayını və en kəsiyini göstərməkdən ibarət deyil. Ölçmə dövrəsinin siqnal səviyyəsi, elektromaqnit mühiti, xəttin uzunluğu, çəkilmə üsulu, temperatur, mexaniki risk, xarici örtüyün materialı və müəssisənin yanğın təhlükəsizliyinə yanaşması eyni sifariş təsvirində birləşdirilməlidir. Birtaş Kablo-nun cari portfelində ölçü-nəzarət kabelləri 300 V və 500 V qrupları altında, silikon kabellər isə birdamarlı, çoxdamarlı, ekranlı, şüşə lif hörgülü və xüsusi yüksək temperatur konstruksiyaları ilə təqdim olunur. Bu iki məhsul qrupu bəzi tətbiqlərdə kəsişsə də, eyni ehtiyacı ifadə etmir: ölçü-nəzarət kabelinin quruluşu siqnal bütövlüyünə, silikon materialın seçimi isə ilk növbədə temperatura və ətraf mühitə davamlılıq tələblərinə cavab verir.

Bu kataloq və seçim bələdçisi rəsmi məhsul səhifələrindəki cari konstruksiyaları layihə dilinə çevirir. Buradakı nümunə göstəricilər yalnız adı çəkilən məhsul ailəsinə aiddir. Bir variantın temperatur, gərginlik, ekran, zireh və ya çəkilmə uyğunluğu başqa kabelə şamil edilməməlidir. Yekun sifariş zamanı məhsul kodu, damar düzülüşü, en kəsiyi, təxmini xarici diametr, minimum əyilmə radiusu və qüvvədə olan texniki məlumat vərəqi birlikdə yoxlanılmalıdır.

Ölçü-nəzarət kabeli ilə silikon kabeli eyni meyarlarla qiymətləndirməyin

Ölçü-nəzarət kabelinin əsas vəzifəsi sahə cihazı ilə idarəetmə və ya ölçmə sistemi arasında aşağı səviyyəli analoq və rəqəmsal siqnalları etibarlı şəkildə ötürməkdir. Buna görə cüt və ya üçlü burulma, ekran düzülüşü, qarşılıqlı tutum, tutum qeyri-tarazlığı və keçirici müqaviməti kimi elektrik xüsusiyyətləri həlledicidir. Birtaş Kablo-nun rəsmi kateqoriya təsviri bu məhsulları dəqiq ölçmə, idarəetmə və məlumat ötürülməsi üçün nəzərdə tutur; məhsul səhifələrində kimya, neft-kimya, enerji, təbii qaz və neft müəssisələri tipik istifadə sahələri kimi göstərilir.

Silikon kabeldə başlanğıc meyar fərqlidir. Silikon izolyasiya və örtük geniş temperatur diapazonu tələb olunan daxili elektrik quraşdırmalarında, lövhələrdə, işıqlandırmada, havalandırmada, maşınlarda, sənaye sobalarında, tökmə sexlərində və oxşar tətbiqlərdə ön plana çıxır. Portfeldə birdamarlı və çoxdamarlı konstruksiyalar, ekranlı variantlar və şüşə lif hörgüsü ilə mexaniki xüsusiyyətləri yaxşılaşdırılmış xüsusi tiplər mövcuddur. Silikon materialın istifadəsi kabeli öz-özünə dəqiq ölçü-nəzarət kabelinə, fasiləsiz hərəkət kabelinə və ya dövrə bütövlüyünü qoruyan kabelə çevirmir; bu xüsusiyyətlərin hər biri seçilmiş məhsulun səhifəsində ayrıca yoxlanılmalıdır.

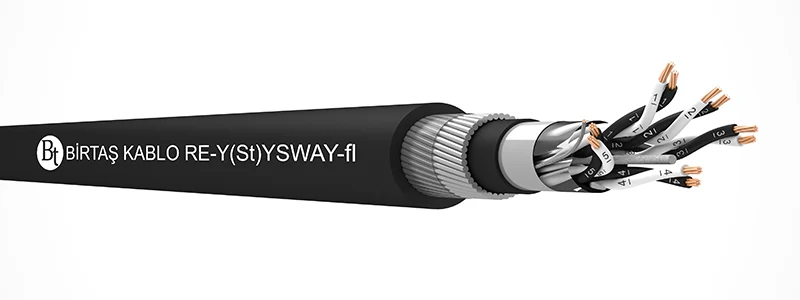

Ölçü-nəzarət kabelində ilk qərar: 300 V və ya 500 V məhsul qrupu

Rəsmi portfel ölçü-nəzarət kabellərini 300 V və 500 V əsas qruplarına ayırır. Hər qrupun daxilində PVC/PVC, açıq hava üçün PVC, PE/PVC, PE/HFFR, XLPE/PVC və XLPE/HFFR kimi material kombinasiyaları ola bilər. 500 V qrupunda yanğın şəraitində dövrə bütövlüyünün qorunması üçün ayrıca müəyyən edilmiş məhsul ailələri də sadalanır. Bu təsnifat iş gərginliyinin təkbaşına məhsul seçmək üçün kifayət etdiyi demək deyil. Mənbə və qəbuledicinin elektrik xüsusiyyətləri, müəssisənin texniki şərtləri, izolyasiya sistemi və çəkilmə mühiti birlikdə yoxlanılmalıdır.

İstehsalçının məhsul səhifələrində ölçü-nəzarət kabellərinin aşağı impedanslı mənbələrə, məsələn, ümumi elektrik şəbəkəsinə birbaşa qoşulmasına icazə verilmədiyi bildirilir. Buna görə üzərində 300 V və ya 500 V yazılması kabelin enerji təchizatı kabeli kimi istifadə oluna biləcəyini göstərmir. Bu göstərici məhsul üçün müəyyən edilmiş elektrik parametrlərinin yalnız bir hissəsidir. Dövrədən qidalanan ötürücü, termocüt çeviricisi, klapan mövqeləndiricisi və ya rəqəmsal sahə siqnalı üçün əvvəlcə siqnal dövrəsi və cihaz sənədləri müəyyənləşdirilir, sonra uyğun ölçü-nəzarət kabeli quruluşu seçilir.

Cüt, üçlü və ekran düzülüşü siqnal zəncirinə əsasən müəyyənləşdirilir

Burulmuş cüt iki keçiricinin xarici elektromaqnit təsirlərinə oxşar şəkildə məruz qalmasına kömək edən əsas həndəsi quruluşdur. Üçlü quruluşlar müəyyən ölçmə dövrələrinin qoşulma düzülüşünə uyğun ola bilər. Layihə siyahısında “çoxdamarlı kabel” yazılması bu həndəsi quruluşları təsvir etmir. Bir və ya çox cütlü, bir və ya çox üçlü quruluş sahə cihazlarının qoşulma sxemi və ehtiyat damar prinsipi ilə birlikdə göstərilməlidir. Damarların və ya qrupların identifikasiyası da ucluqların birləşdirilməsinə sərf olunan vaxta və xəta riskinə birbaşa təsir edir.

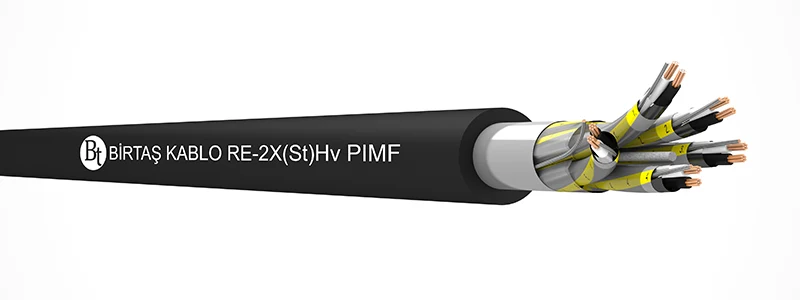

Ümumi ekran bütün burulmuş elementləri vahid metal qatla əhatə edir. PIMF ifadəsi cütlərin ayrı-ayrılıqda ekranlandığı, TIMF isə üçlülərin ayrı-ayrılıqda ekranlandığı konstruksiyalarda istifadə olunur; bəzi məhsullarda əlavə ümumi ekran da olur. Birtaş Kablo-nun rəsmi 500 V PIMF nümunəsində hər cüt qalaylanmış mis torpaqlama teli ilə birlikdə alüminium-polyester lentlə ekranlanır; dəstənin üzərində ikinci ümumi ekran yerləşir. Bu quruluş müxtəlif siqnal dövrələri arasındakı qarşılıqlı təsiri və xarici maneələri idarə etməyə kömək edir. Lakin ekranın sahədə hansı ucundan və ya necə torpaqlanacağı kabelin adından avtomatik müəyyən olunmur; bu, müəssisənin EMC və ekvipotensial birləşdirmə yanaşmasına əsasən müəyyən edilir.

Zireh və ekran da eyni mənanı daşımır. Ekran elektrik maneələrinin idarə edilməsinin, polad tel və ya hörgü zireh isə ilk növbədə mexaniki mühafizənin bir hissəsidir. Bəzi metal zireh quruluşları elektromaqnit xüsusiyyətlərinə töhfə verə bilər, lakin bundan onların ayrıca ekran qatının bütün funksiyalarını yerinə yetirdiyi nəticəsi çıxarılmamalıdır. Kabel tavası, kanal, açıq hava, yeraltı çəkilmə, gəmirici və ya zərbə riski sifarişdən əvvəl ayrı-ayrı bəndlər kimi qeydə alınmalıdır.

İzolyasiya və xarici örtük materialını kabel marşrutunun şəraitinə uyğun seçin

PE və XLPE izolyasiyalı ölçü-nəzarət kabeli ailələri PVC və ya HFFR/LSZH xarici örtük variantları ilə müxtəlif istifadə profilləri yaradır. HFFR və LSZH ifadələri az tüstülü və halogensiz material yanaşmasını bildirir; məhsulun açıq havaya, birbaşa torpağa basdırılmağa, yağa, UV-yə və ya müəyyən yanğın göstəricilərinə uyğunluğunu təkbaşına sübut etmir. Rəsmi məhsul təsvirlərində açıq havada və yeraltında çəkilməsinə icazə verilən gücləndirilmiş məhsullarla yanaşı, yalnız daxili istifadə üçün nəzərdə tutulan kabellər də mövcuddur.

Məsələn, RE-2X(St)Hv PIMF 90°C / 500 V məhsulu burulmuş Sinif 2 mis keçirici, XLPE izolyasiya, hər cüt üçün fərdi ekran və ümumi ekran, eləcə də gücləndirilmiş HFFR xarici örtük quruluşuna malikdir. Rəsmi səhifədə qara və ya mavi xarici örtük variantları, yağa və UV-yə davamlılıq, daxili, açıq hava və yeraltı çəkilmə imkanları göstərilir. Eyni səhifədə istismar zamanı −40°C ilə +90°C, çəkilmə zamanı −5°C ilə +50°C diapazonu və 7,5 × D minimum əyilmə radiusu verilir. Bu göstəricilər bütün ölçü-nəzarət kabelləri portfelinə deyil, həmin məhsul səhifəsindəki konstruksiyaya aiddir.

Silikon portfelində birdamarlı, çoxdamarlı və xüsusi mühafizə variantları

Birdamarlı BIRTSIL SIF ailəsi rəsmi məhsul səhifəsində qalaylanmış, elastik Sinif 5 mis keçirici və silikon izolyasiya quruluşu ilə təsvir olunur. Səhifədə 300/500 V və 0,6/1 kV variantları; sabit çəkilmədə −60°C ilə +180°C, elastik istifadədə −25°C ilə +160°C diapazonları verilir. Minimum əyilmə radiusu sabit istifadə üçün 6 × D, elastik istifadə üçün 15 × D-dir. Bu məhsul elektrik lövhəsi daxilində birləşmələr və yüksək temperaturlu mühitlərdə sabit daxili xətlər üçün nəzərdən keçirilə bilər; seçilmiş gərginlik variantının en kəsiyi cədvəli ayrıca yoxlanılmalıdır.

Çoxdamarlı BIRTSIL SIMH səhifəsində elastik Sinif 5 mis keçiricilər, silikon izolyasiya, damar dəstəsi və silikon xarici örtük göstərilir. Məhsul 300/500 V və 450/750 V variantları ilə təqdim olunur. Rəsmi texniki cədvəldə sabit və elastik istismar üçün fərqli şərtlər, 6 × D və 15 × D əyilmə radiusları və +180°C keçirici iş temperaturu yer alır. Bu göstəricilərin “fasiləsiz robot hərəkəti” mənasını vermədiyini nəzərə almaq vacibdir. Səhifədəki elastik istifadə temperaturu kabelin hərəkət dövrünü, sürətini, təcilini və burulma ömrünü müəyyən edən hərəkətli kabel sınağını əvəz etmir.

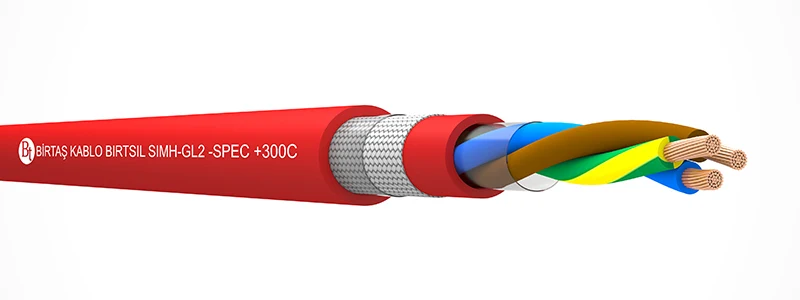

Şüşə lif sapı hörgülü BIRTSIL SIMH / GL2 / SPEC məhsulu temperatur və mexaniki xüsusiyyətlər baxımından daha xüsusi konstruksiya təqdim edir. İstehsalçının səhifəsində xüsusi silikon izolyasiya və örtük, silikon daxili örtük və şüşə lif hörgü qatı sadalanır. Eyni səhifədə keçirici üçün +300°C; sabit istifadədə −60°C ilə +300°C, elastik istifadədə −25°C ilə +250°C diapazonları verilir. Bu yuxarı temperatur göstəricisi standart silikon ailəsinə şamil edilməməli, yalnız bu xüsusi məhsul və cari sifariş variantı üçün istifadə olunmalıdır.

Temperatur göstəricilərini ətraf mühit, keçirici və hərəkət şəraiti üzrə ayırın

Kabel temperaturu qiymətləndirilərkən sobanın təyin edilmiş temperaturu təkbaşına əsas götürülmür. Kabelin faktiki marşrutundakı ətraf mühit temperaturu, keçiricidən keçən cərəyanın yaratdığı qızma, havalandırma, dəstə halında yığılma və isti səthlə təmas birlikdə nəzərə alınır. Məhsul səhifəsindəki “keçiricinin iş temperaturu”, “sabit istismar diapazonu” və “elastik istismar diapazonu” fərqli kəmiyyətlərdir. Qısaqapanma temperaturu isə fasiləsiz istismar həddi deyil. Məsələn, texniki məlumat vərəqində bir neçə saniyəlik qısaqapanma üçün verilmiş yüksək göstərici kabelin həmin temperaturda uzun müddət istismar oluna biləcəyi demək deyil.

Silikon kabellər geniş temperatur diapazonunda elastikliyini qoruya bilsə də, düzgün seçilməmiş sıxac, iti kənar, həddindən artıq sıxılmış kabel kipgəci və kiçik əyilmə radiusu istismar ömrünü azalda bilər. Şüşə lif hörgü müəyyən xüsusi konstruksiyada mexaniki xüsusiyyətləri yaxşılaşdırır; hər növ dartılma və ya sürüklənmə qüvvəsinə qeyri-məhdud davamlılıq təmin etmir. Çəkilmə zamanı məhsul cədvəlindəki “çəkilmə zamanı” və ya “elastik” temperatur diapazonu və minimum radius əsas götürülməlidir. Titrəyən maşına qoşulmada hərəkətin növü və dövrlərin sayı ayrıca göstərilməlidir.

İstiliyə davamlılıq, alovun yayılmasını ləngitmə və dövrə bütövlüyü fərqli anlayışlardır

Yüksək temperatura davamlı silikon kabelin seçilməsi yanğın zamanı dövrənin müəyyən müddət işləyəcəyini avtomatik göstərmir. Alovun yayılmasını ləngitmə sınağı alovun kabel üzərində davranışına, halogensizlik və tüstü xüsusiyyətləri yanma məhsullarına, dövrə bütövlüyü isə yanğın sınağı zamanı elektrik funksiyasının saxlanmasına aiddir. Birtaş Kablo-nun bəzi silikon məhsul səhifələrində EN 60332-1-2, EN 60754-1/-2 və ya IEC 60331 çərçivəsində xüsusiyyətlər sadalanır. Bu xüsusiyyətlər məhsul və variant üzrə yoxlanılmalı, yalnız “silikon” sözünə əsasən nəticə çıxarılmamalıdır.

Eynilə, HFFR xarici örtük təkbaşına bina üçün yanğın sinfini və ya dövrə bütövlüyünün saxlanma müddətini ifadə etmir. Tikinti materialları üzrə qanunvericilik çərçivəsində tələb olunarsa, performans bəyannaməsi, etiket və müvafiq Euroclass məlumatı sifariş edilən məhsul kodu üçün yoxlanılır. Fövqəladə vəziyyət funksiyalarında kabellə yanaşı daşıyıcı sistem, birləşdirmə hissələri, bağlantılar, marşrut və quraşdırma üsulu da layihə sənədlərində bir-birinə uyğun olmalıdır.

Qiymət təklifi sənədləri üçün tələb olunan texniki məlumatlar

1. Dövrəni təsvir edin: Analoq, rəqəmsal, məlumat, idarəetmə və ya enerji funksiyasını, cihaz tipini və nominal iş göstəricilərini yazın.
2. Həndəsi quruluşu göstərin: Cüt, üçlü və ya damar sayını, en kəsiyini, ekran və ehtiyat qrup ehtiyacını ayrı sahələrdə göstərin.
3. Marşrutu sənədləşdirin: Daxili/açıq hava şəraiti, tava, kanal, yeraltı çəkilmə, rütubət, su, UV, yağ, kimyəvi maddələr, zərbə və gəmirici risklərini qeyd edin.
4. Temperaturu ölçün: Normal və ən əlverişsiz şəraitdə ətraf mühit temperaturunu, isti səthlərə yaxınlığı, dəstələmə və hərəkət zamanı temperatur dəyərlərini bildirin.
5. Hərəkəti təsvir edin: Sabit, arabir əyilən, fasiləsiz xətti və ya burulma hərəkətini əyilmə radiusu və gözlənilən dövr sayı ilə birlikdə müəyyənləşdirin.
6. Yanğınla bağlı tələbləri ayırın: Alovun yayılmasının ləngidilməsi, az tüstü/halogen, CPR sinfi və dövrə bütövlüyü tələblərini vahid “yanğına davamlı” sətrində birləşdirməyin.
7. Montaj interfeysini yoxlayın: Kabelin xarici diametrini, kabel giriş kipgəcinin sıxma diapazonunu, ekran və ya zirehin uclandırılmasını, terminalın en kəsiyini və kabel nömrələnməsini yoxlayın.
8. Sənəd dəstini tələb edin: Təklif olunan məhsul kodunu sifarişdən əvvəl aktual texniki məlumat vərəqi və layihə üçün tələb olunan uyğunluq sənədləri ilə tutuşdurun.

Oskon ölçmə-nəzarət və silikon kabel seçiminə kabel adını məhsul siyahısına əlavə etməkdən daha geniş yanaşır. Siqnalın təyinatını, marşrutu, temperatur xəritəsini və uclandırma arxitekturasını eyni texniki formada toplamaq həm tələbləri lazımsız dərəcədə aşan kabel seçiminin, həm də kritik bir xüsusiyyətin nəzərdən qaçmasının qarşısını alır. Yekun məhsul rəsmi texniki məlumat vərəqindəki quruluş və hədlərlə birlikdə layihəyə daxil edilir; mövcudluq və xüsusi istehsal seçimləri təklif tarixində ayrıca təsdiqlənir.
