Birtaş Kablo sənaye hərəkətli və idarəetmə kabelləri: seçim təlimatı

Sənaye kabelinin elektrik baxımından düzgün en kəsiyinə malik olması onun hərəkətli maşında etibarlı işləyəcəyi demək deyil. Enerji zəncirində təkrarlanan əyilmə, robot qolunda burulma, sürətlənmə və yavaşıma, yağla təmas, aşınma və elektromaqnit maneələr keçiriciyə, damarların burulmasına, ekrana və xarici örtüyə birlikdə təsir göstərir. Buna görə hərəkətli və idarəetmə kabelinin seçimi zamanı “neçə damarlı, neçə kvadrat millimetr?” sualından əvvəl hərəkətin növü, mühit, siqnalın təyinatı və gözlənilən istismar rejimi müəyyənləşdirilməlidir.

Birtaş Kablo portfeli sənaye hərəkətli kabellərini hərəkətli enerji zənciri, kran və baraban, eləcə də robotik hərəkət kateqoriyalarına ayırır. İdarəetmə kabellərində isə PVC, PUR, HFFR, TPE, servomotor, enkoder və robotik kimi alt qruplar mövcuddur. Bu siniflər bir-biri ilə əlaqəli olsa da, eyni mənanı daşımır. Sabit kabel tavasında işləyən çevik idarəetmə kabeli fasiləsiz enerji zənciri dövrləri üçün avtomatik olaraq uyğun sayılmır; enerji zəncirinə uyğun kabel də texniki məlumat vərəqi yoxlanılmadan robot oxunun burulma profilinə tətbiq edilə bilməz.

Çevikliyi fasiləsiz hərəkətə davamlılıqla qarışdırmayın

“Çevik kabel” ifadəsi çox vaxt montaj asanlığını və ya çoxtelli keçirici quruluşunu bildirir. Fasiləsiz hərəkət üçün kabel isə müəyyən əyilmə radiusunda, sürətdə, təcildə və marşrutda təkrarlanan mexaniki yükə davam gətirmək üçün layihələndirilir. Uyğunluq qiymətləndirilərkən yalnız keçiricinin sinfinə baxılmır; damarların burulma addımı, layların düzülüşü, ayırıcılar, ekranın hərəkət qabiliyyəti, daxili və xarici örtüyün birlikdə işləməsi də əhəmiyyətlidir. Kabelin kataloqda “çox çevik” kimi təsvir edilməsi quraşdırma şərtlərinə əməl olunmadıqda qeyri-məhdud dövr ömrünə zəmanət vermir.

Hərəkət profili üçün gediş uzunluğu, dövr tezliyi, gündəlik iş müddəti, maksimum sürət və təcil, kabelin öz oxu ətrafında fırlanıb-fırlanmadığı və hətta dartılma yükünün yaranıb-yaranmadığı qeyd edilməlidir. Enerji zəncirində çəki, zəncirin doluluq nisbəti və kabellərarası sürtünmə də nəzərə alınır. Sərbəst sallanan birləşmədə isə rəqslənmə, dartılma və birləşmə nöqtəsinə ötürülən yük ön plana çıxır. Texniki şərtlərdə bu məlumatlar yoxdursa, eyni damar sayı və en kəsiyinə malik müxtəlif kabelləri düzgün müqayisə etmək mümkün deyil.

Hərəkətli enerji zənciri üçün idarəetmə kabelinin seçilməsi

Enerji zəncirində kabel zəncirin neytral oxunu izləyəcək və müəyyən edilmiş radiusda müntəzəm əyiləcək şəkildə yerləşdirilir. Həddindən artıq sıx doldurulmuş zəncir kabellərin bir-birinə təzyiq göstərməsinə, müxtəlif diametrli kabellərin nəzarətsiz üst-üstə düşməsi isə sürtünmə və burulmaya səbəb ola bilər. Kabel hər iki ucdan istehsalçının tələblərinə və zəncirin konstruksiyasına uyğun bərkidilməli, hərəkətli hissədə dartılma yükü altında saxlanmamalıdır. Uzun gedişli üfüqi tətbiqlərdə dayaq və istiqamətləndirici həndəsəsi ayrıca qiymətləndirilir.

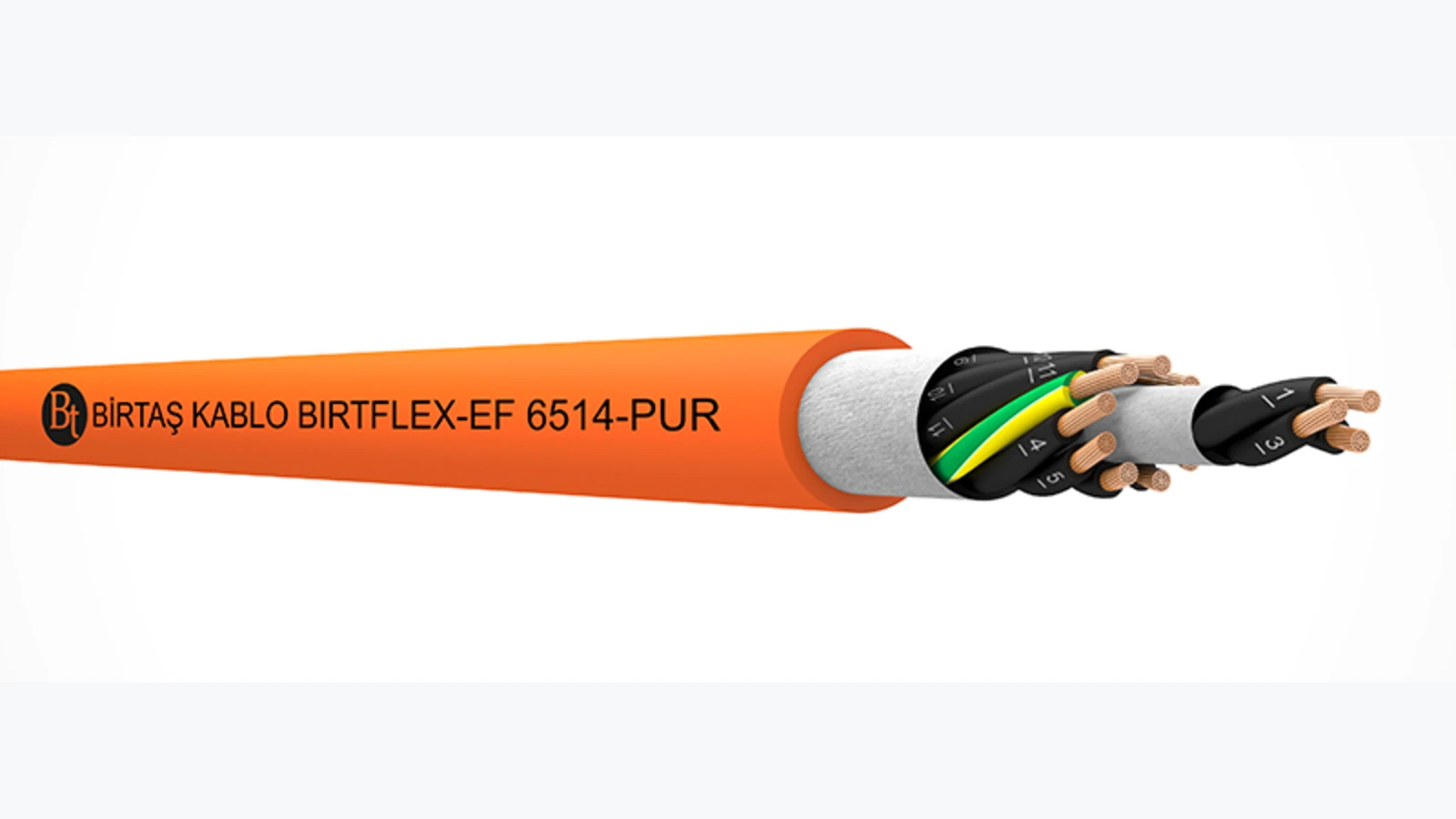

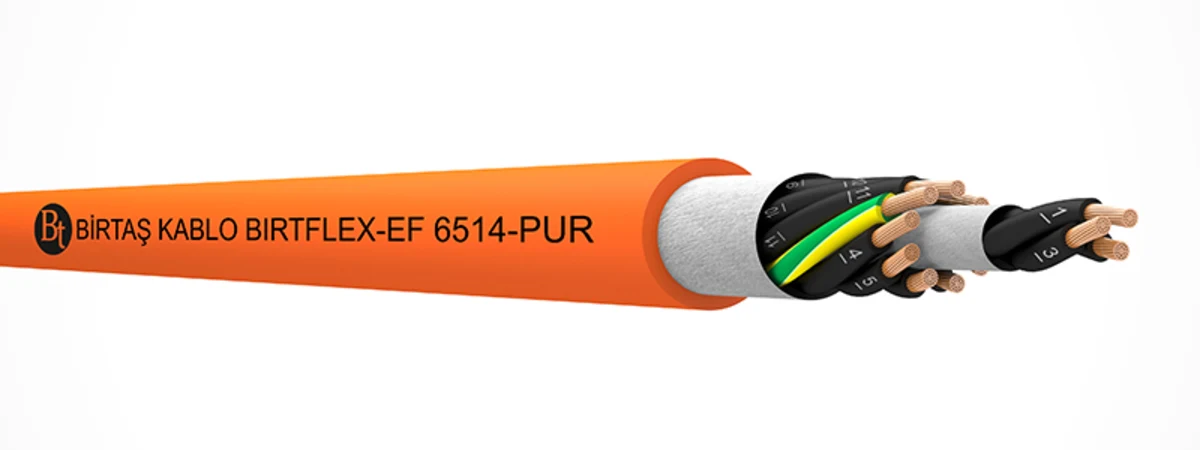

Birtaş Kablo-nun BIRTFLEX-EF 6514-PUR məhsulu rəsmi səhifədə TPE izolyasiyalı, çox çevik PUR örtüklü idarəetmə kabeli kimi təsvir edilir. Keçiricinin quruluşu EN 60228 Sinif 6, nominal gərginliyi isə 300/500 V kimi göstərilir. Müvafiq məhsul vərəqində sabit iş rejimi üçün −50 ilə +90 °C, hərəkətli iş rejimi üçün −15 ilə +80 °C; minimum əyilmə radiusu sabit rejimdə 4 × D, hərəkətli rejimdə 7,5 × D olaraq dərc edilir. Bunlar yalnız bu məhsul ailəsinin göstərilən konstruksiyası üçün seçim məlumatlarıdır; kabel zəncirinin radiusu kabelin faktiki xarici diametri və seçilmiş en kəsiyi əsasında yenidən yoxlanılmalıdır.

Təkcə PUR örtüyün seçilməsi bütün kimyəvi və mexaniki riskləri aradan qaldırmır. İstehsalçı bu məhsul üçün cırılmaya, aşınmaya, çərtilməyə, hava şəraitinə, soyuğa, yağa, müxtəlif kimyəvi maddələrə, hidrolizə, mikroorqanizmlərə, ozona və UV-yə davamlılıq göstərir; lakin sahədəki kimyəvi maddənin adı, konsentrasiyası, temperaturu və təmas müddəti yenə də təsdiqlənməlidir. Alovun yayılmasını ləngitmə xüsusiyyəti də məhsul variantındakı seçimə və markalanmaya əsasən qiymətləndirilməlidir. “PUR” adı hər bir formulun eyni yanğın davranışına və ya eyni kimyəvi uyğunluğa malik olduğu demək deyil.

İdarəetmə siqnalında ekran və aşağı tutum seçimi

Kontaktor, əyləc, klapan və ümumi rəqəmsal I/O kimi idarəetmə dövrələri ilə aşağı səviyyəli analoq siqnallar eyni elektromaqnit həssaslığına malik deyil. Dəyişən sürətli ötürücünün mühərrik kabelinin, yüksək cərəyanlı güc xəttinin və ya sürətlə kommutasiya olunan yükün yaxınlığından keçirilən idarəetmə siqnalları üçün marşrutların ayrılması, ekran və ekvipotensial birləşdirmə birlikdə planlaşdırılır. Ekranlı kabelin seçilməsi ekranın yanlış sonlandırılmasını və ya güc və siqnal xətlərinin ayrılmadığı kabel tavasını kompensasiya etmir.

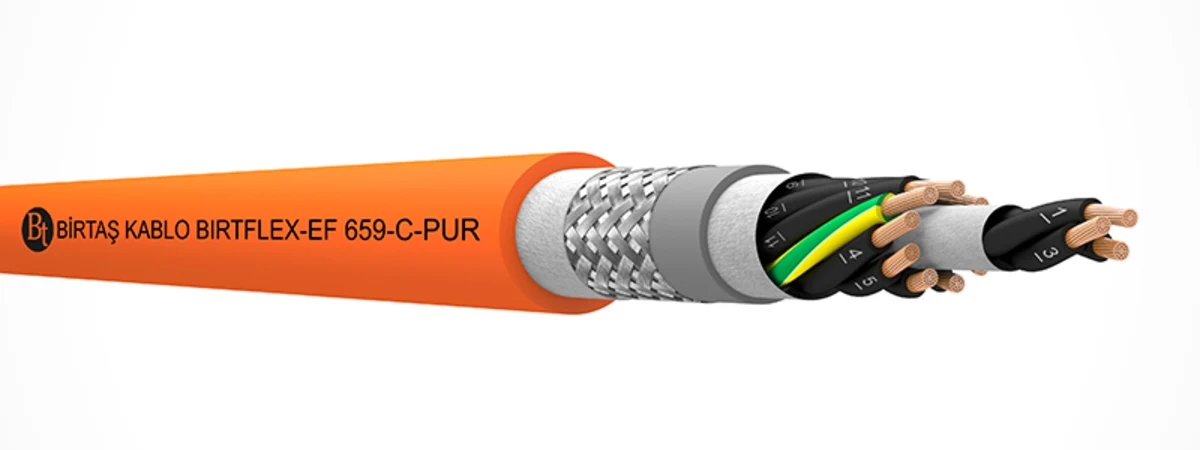

BIRTFLEX-EF 659-C-PUR rəsmi məhsul səhifəsində PP izolyasiyalı, çox çevik PUR örtüklü və ekranlı idarəetmə kabeli kimi təqdim olunur. Qalaylanmış mis məftil hörgülü ekranın xarici elektrik maneələrinə qarşı qoruma təmin etdiyi, aşağı tutum və hərəkətli sənaye istifadəsinin hədəfləndiyi açıq şəkildə bildirilir. Məhsul ailəsi enerji zənciri, daşıma və istehsal xətti, montaj xətti və robotik tətbiq kimi sahələr üçün nəzərdən keçirilir. Dəqiq damar sayı, en kəsiyi, xarici diametr, gərginlik, temperatur və əyilmə göstəricisi sifariş edilən məhsul kodunun cədvəlindən seçilməlidir.

Ekran birləşməsinin məqsədi maneə cərəyanları üçün aşağı impedanslı və nəzarət olunan yol təmin etməkdir. Hörgünün uzun, nazik çıxış ucu ilə birləşdirilməsi yüksək tezlikdə ekranın effektivliyini zəiflədə bilər; uyğun kabel girişi və ya 360 dərəcə ekran sıxacı üstün tutulur. Hər iki ucdan birləşdirmə, bir ucdan birləşdirmə və ya funksional torpaqlama qərarı siqnalın növünə, tezliyə və qurğunun ekvipotensial quruluşuna uyğun mühəndislik qiymətləndirməsi əsasında verilməlidir. Qoruyucu keçirici ilə siqnal ekranının funksiyaları qarışdırılmamalıdır.

Robotik hərəkət ayrıca kabel sinfidir

Altıoxlu robot qolunda kabel yalnız eyni müstəvidə irəli-geri əyilmir; müxtəlif oxlarda istiqamətini dəyişir və öz uzunluğu boyunca burulur. Birtaş Kablo-nun robotik hərəkət kateqoriyası fasiləsiz əyilmə və yüksək sürətli ox hərəkətlərinə əlavə olaraq hər metr üçün ±180 dərəcəyə qədər burulma şəraitini kateqoriya səviyyəsində təsvir edir. Bu yuxarı hədd hər məhsul və hər quraşdırma üçün avtomatik göstərici kimi istifadə edilməməli; seçilmiş məhsulun texniki məlumat vərəqindəki burulma, sınaq uzunluğu və hərəkət şərtləri yoxlanılmalıdır.

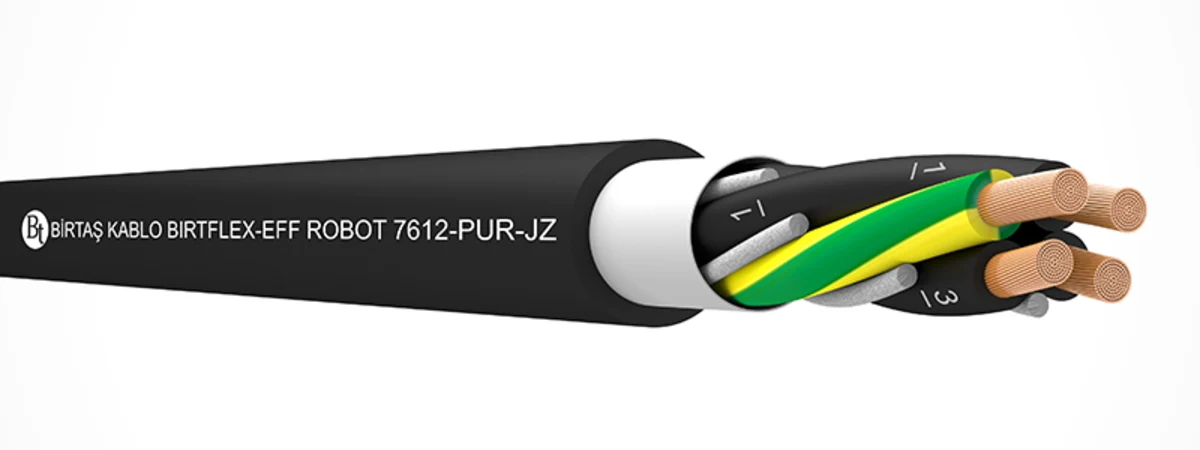

BIRTFLEX-EFF ROBOT 7612-PUR-JZ TPE izolyasiyalı, əlavə çevik PUR örtüklü idarəetmə kabeli nümunəsidir. Rəsmi təsvir mexaniki yüklənmə, dartılma, əyilmə və burulma olan robotik tətbiqləri, eləcə də kabel zəncirlərini istifadə sahələri arasında göstərir. İstehsalçı keçiricinin quruluşunu EN 60228 Sinif 6-dan daha nazik telli, təxminən Sinif 7 kimi təsvir edir; damarların doldurucu elementlərlə uyğun addımda burulduğunu və PTFE ayırıcıdan istifadə edildiyini bildirir. Bu quruluş məhsulun konstruksiya təsviridir; sahədəki istismar ömrü robotun hərəkət trayektoriyası və montaj keyfiyyəti ilə birlikdə formalaşır.

PVC, PUR, HFFR və TPE ifadələrini düzgün şərh edin

Material qısaltmaları kabelin hansı qatında istifadə edildikləri ilə birlikdə şərh edilməlidir. Keçiricinin izolyasiyası PP və ya TPE, daxili örtük fərqli bir qarışıq, xarici örtük isə PVC və ya PUR ola bilər. PVC idarəetmə kabelləri uyğun məhsul və quraşdırma şərtlərində sabit və ya məhdud hərəkətli sənaye işləri üçün qənaətli seçim təqdim edə bilər. PUR xarici örtük intensiv aşınma, yağ və açıq mühit təsirlərinin olduğu hərəkətli tətbiqlərdə önə çıxır. HFFR təyinatı yanğın zamanı halogen qazı və tüstü davranışı tələbləri ilə əlaqəlidir; mexaniki hərəkətə uyğunluğu təkbaşına müəyyən etmir.

Kabel eyni zamanda “halogensiz”, “alovun yayılmasını ləngidən”, “yağa davamlı” və “hərəkətli” ola bilər, lakin hər xüsusiyyət ayrıca sınaq standartına və müəyyən edilmiş şərtlərə əsaslanır. Texniki sənədlərdə yalnız marketinq ifadəsi deyil, müvafiq sınaq standartı, məhsulun texniki məlumat vərəqi və lazım olduqda keyfiyyət sənədi tələb edilməlidir. Tətbiq xəstəxana, tunel, ictimai nəqliyyat və ya təxliyə sahəsi kimi xüsusi yanğın təhlükəsizliyi şərtlərinə malikdirsə, CPR sinfi və layihəyə aid normativ tələblər də ayrıca araşdırılır.

Güc, idarəetmə, servo, enkoder və verilənlər xətlərini ayırın

Eyni maşının kabel zəncirində mühərrik qidalanması, əyləc xətti, termistor, enkoder əks əlaqəsi, təhlükəsizlik dövrəsi və Ethernet kabeli ola bilər. Bu dövrələrin gərginlikləri, cərəyanları, tezlikləri və maneələrə həssaslıqları fərqlidir. Damar sayını azaltmaq məqsədilə uyğun olmayan funksiyaları bir kabeldə birləşdirmək izolyasiyanın koordinasiyası, EMC və texniki xidmət baxımından risk yarada bilər. Hibrid və ya servo kabel istifadə ediləcəksə, güc damarları ilə idarəetmə cütlərinin quruluşu, ekran düzülüşü və ötürücü istehsalçısının birləşmə tələbləri məhsul üzrə yoxlanılmalıdır.

En kəsiyinin hesablanması yalnız fasiləsiz iş cərəyanına əsaslanmır. Xəttin uzunluğu, gərginlik düşümü, işəsalma cərəyanı, mühit temperaturu, zəncirdə yan-yana yerləşən kabel dəstəsi və hərəkətli istifadənin istilik təsirləri qiymətləndirilir. İdarəetmə və analoq siqnallarda dövrə müqaviməti, tutum və ekran; enkoder və ya verilənlər xəttində isə impedans, cütlərin burulması və hədəf protokol əhəmiyyət qazanır. İstehsalçı kabeli “idarəetmə kabeli” kimi təsvir edirsə, yalnız konnektoru uyğun gəldiyi üçün onu Ethernet və ya servo əks əlaqə xəttinə çevirmək düzgün deyil.

Enerji zəncirində yerləşdirmə qaydaları

1. Faktiki xarici diametrdən istifadə edin: Minimum əyilmə radiusunu məhsul ailəsinin nominal adına görə deyil, seçilmiş məhsul kodunun xarici diametrinə əsasən hesablayın.
2. Kabeli burmadan döşəyin: Kabeli öz oxu ətrafında fırlatmadan makaradan açın; halqanı yana çəkərək burulma yaratmayın.
3. Boşluq saxlayın: Zəncirdə kabellərin sərbəst hərəkət edə biləcəyi, lakin üst-üstə düşməyəcəyi sahə təmin edin.
4. Diametrləri nəzərə alın: Böyük diametrli güc kabelini və kiçik siqnal kabellərini uyğun ayırıcılarla yerləşdirin.
5. Dartılma yükünü aradan qaldırın: Kabeli hərəkətli hissədə gərgin saxlamayın; bərkitmə nöqtələrini zəncir və kabel istehsalçısının yanaşmasına uyğun müəyyənləşdirin.
6. Marşrutu sınaqdan keçirin: Ən qısa, ən uzun və aralıq mövqelərdə əzilmə, sürtünmə, üst-üstə düşmə və birləşmə yükünü müşahidə edin.

İstismara vermə və texniki xidmət planı

Qəbul sınağında kabel etiketləri, məhsul kodları və makara məlumatları layihə siyahısı ilə müqayisə edilir. İzolyasiya, damarların elektrik bütövlüyü, PE və ekran birləşmələri uyğun sınaq üsulu ilə yoxlanılır. Maşın əvvəlcə aşağı sürətlə işə salınır, sonra sürət mərhələli şəkildə iş sürətinə çatdırılır; zəncirin dönüş sahəsi, kabellərin bir-birinə nəzərən hərəkəti və birləşmə nöqtələri izlənilir. Robot tətbiqində proqramın bütün mövqeləri, fövqəladə dayandırma və yenidən işəsalma hərəkətləri qiymətləndirilir. Ölçü cihazının sınaq gərginliyi qoşulmuş elektron avadanlıqlara zərər verməyəcək şəkildə seçilməlidir.

Dövri texniki xidmət zamanı xarici örtükdə parıldama, yastılaşma, kəsik və ya çat; zəncir daxilində yonqar və çirk; bərkitmə nöqtələrində boşalma; konnektorlarda dartılma yükü yoxlanılır. Nasaz kabelin yalnız zədələnmiş hissəsinin hərəkət sahəsində calaqla birləşdirilməsi əyilmə və sızdırmazlıq xüsusiyyətlərini poza bilər. Əvəzedici kabel tam məhsul kodu və eyni hərəkət şərtləri üzrə yoxlanılmalı, nasazlığın kök səbəbi aradan qaldırılmadan yalnız kabel yenilənməməlidir.

Qiymət təklifi üçün hazırlanmalı texniki məlumatlar

• Kabelin təyinatı, gərginlik, cərəyan, damar sayı, en kəsiyi, siqnal və ya protokol məlumatı
• Sabit, sərbəst, enerji zənciri, robotik, festoon və ya baraban hərəkət sinfi
• Gediş, dövr, sürət, təcil, burulma, dartılma yükü və mövcud əyilmə radiusu
• Daxili və açıq mühit; minimum-maksimum temperatur, yağ və kimyəvi maddələrlə təmasın təfərrüatları
• UV, ozon, su, aşınma, qığılcım, qaynaq sıçrantıları və yanğın zamanı davranış tələbləri
• Ekran, PE, damarların işarələnməsi, örtüyün rəngi, konnektor və uclandırma yanaşması
• Kabel zəncirinin daxili ölçüsü, doluluğu, ayırıcılar, mövcud kabellər və üçölçülü marşrut
• Tələb olunan standart, sertifikat, sınaq hesabatı, metraj, tolerans və ehtiyat hissələrinin miqdarı

Oskon-un seçim yanaşması kabeli maşından müstəqil sərf materialı kimi deyil, hərəkət, elektrik və ətraf mühit şəraitinin ortaq komponenti kimi nəzərdən keçirir. Birtaş Kablo ailəsindən uyğun namizəd müəyyən edildikdən sonra tam məhsul kodu, aktual texniki məlumat vərəqi və quraşdırma şərtləri birlikdə yoxlanılır. Bu üsul kataloqdakı ən yüksək göstəricini seçmək əvəzinə, real tətbiqdə izlənilə bilən və texniki xidmətə yararlı kabelləmə həlli yaratmağı hədəfləyir.
