Birtaş Kablo verilənlər və siqnal kabelləri: Sənaye rabitəsi üçün seçim təlimatı

Verilənlər və siqnal kabelinin seçimi yalnız damar sayının və en kəsiyinin müəyyənləşdirilməsindən ibarət deyil. Analoq ölçmə dövrəsi, quru kontakt, RS-485 ardıcıl rabitəsi, sahə verilənlər şini və Ethernet xətti müxtəlif elektrik parametrlərinə əsaslanır. Tutum, xarakteristik impedans, cütlərin burulma quruluşu, ekran quruluşu, zəifləmə və iş tezliyi ötürülən məlumatın bütövlüyünə birbaşa təsir edir. Fiziki qoşulmanın mümkün olması kabelin hədəf protokola uyğun olduğu demək deyil.

Birtaş Kablo verilənlər və siqnal məhsulları portfelini siqnal kabelləri, RS 422-485, BUS və Cat kabelləri kimi qruplaşdırır. Bu kataloq və seçim təlimatı LIYCY, LI02Y(St)CH-PIMF RS-485 və CAT6 U/UTP məhsullarını üç fərqli tətbiq nümunəsi kimi nəzərdən keçirir. Rəqəmsal göstəricilər məhsul ailəsindən asılı olaraq dəyişdiyi üçün yekun seçim tam məhsul kodu, aktual texniki məlumat vərəqi, cihaz istehsalçısının fiziki səviyyə tələbi və quraşdırılacaq xəttin faktiki uzunluğu əsasında yoxlanılmalıdır.

Əvvəlcə ötürülən məlumatın fiziki səviyyəsini müəyyənləşdirin

“Verilənlər kabeli” vahid texniki sinif deyil. 4–20 mA analoq dövrəsi çox vaxt aşağı tezlikli ölçmə siqnalları daşıyır, RS-485 isə diferensial ardıcıl rabitə xəttidir. Ethernet balanslaşdırılmış burulmuş cütlər və kateqoriyaya uyğun performans tələb edir; müxtəlif sahə verilənlər şinləri isə özünəməxsus impedans, damar sayı və ekran quruluşu müəyyən edir. Cihazda eyni tip klemmaların olması bu sistemlərin kabel tələblərini eyniləşdirmir.

Seçim formasında protokolun adı və versiyası, verilənlərin ötürülmə sürəti, xətt topologiyası, ucdan-uca maksimum uzunluq, qovşaq sayı, sonlandırma, cihaz konnektoru və torpaqlama yanaşması göstərilməlidir. Analoq xətt üçün sensorun qidalanması və dövrə müqaviməti; impuls və ya enkoder xətti üçün siqnal cəbhəsinin dəyişmə sürəti və qəbuledicinin quruluşu; Ethernet üçün isə daimi bağlantının və kanal komponentlərinin kateqoriyası ayrıca qeyd edilir. Qeyri-müəyyən “ekranlı verilənlər kabeli” təsviri layihə boyu fərqli şərhlərə səbəb olur.

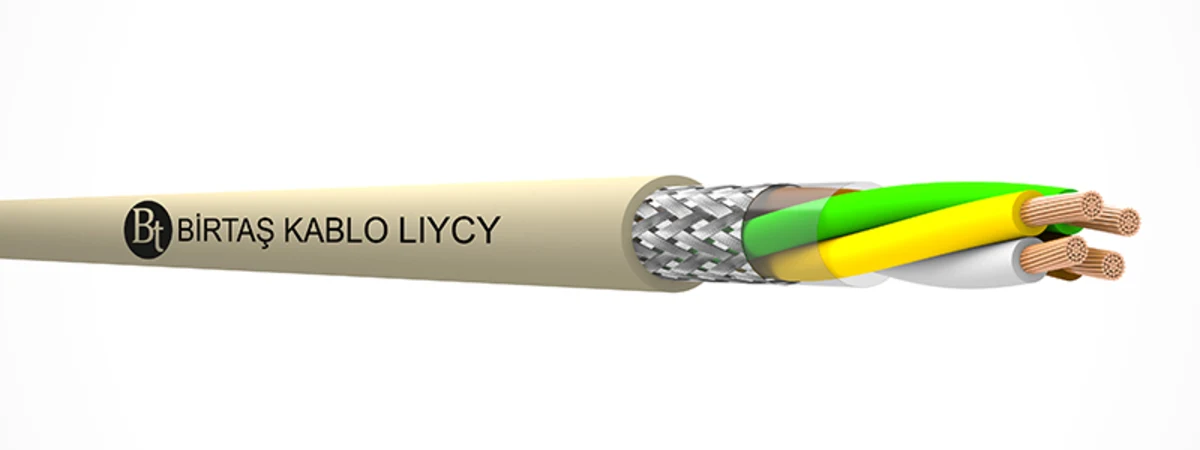

LIYCY: ekranlı ümumi təyinatlı verilənlər və siqnal kabeli

LIYCY Birtaş Kablo portfelində PVC izolyasiyalı və ekranlı verilənlər-siqnal kabeli kimi yer alır. Ümumi idarəetmə, ölçmə cihazları, rabitə və avtomatlaşdırma sistemlərində elektron siqnalların ötürülməsi üçün nəzərdən keçirilir. Qalaylanmış mis hörgü ekran xarici elektromaqnit küyündən qorunmaq məqsədi daşıyır. Məhsul ailəsində damar sayı və en kəsiyi seçimləri genişdir; xarici diametr və kabel çəkisi seçilmiş məhsul kodundan asılı olaraq dəyişir.

LIYCY-ni “hər verilənlər protokoluna uyğun ekranlı kabel” kimi qəbul etmək düzgün deyil. Protokol müəyyən xarakteristik impedans, cüt burulması və ya yüksək tezlik performansı tələb edirsə, bu parametrlərin LIYCY məhsulunun texniki məlumat vərəqində açıq şəkildə qarşılanması lazımdır. Ümumi rəqəmsal I/O və ya analoq idarəetmə üçün uyğun variant avtomatik olaraq RS-485 və ya Ethernet xəttinə uyğun olmur. Bundan əlavə, istehsalçının istifadə təsvirində bu sinifdəki məhsulların daxili tətbiqlər üçün nəzərdə tutulduğu, açıq havada və birbaşa torpaq altında istifadə edilmədiyi göstərilir.

Damar sayı seçilərkən yalnız mövcud I/O siyahısı deyil, ümumi istinad nöqtələri, ehtiyat damar siyasəti və ekranın qoşulma sxemi də nəzərə alınır. İstifadə edilməyən damarların hər iki ucda necə izolyasiya ediləcəyi layihə standartında qeyd olunur. Çoxlu sayda aşağı səviyyəli siqnalın eyni kabeldə birləşdirilməsi montajı asanlaşdıra bilər, lakin kanallararası əlaqələnmə və texniki xidmətə təsir qiymətləndirilməlidir. Həssas analoq siqnallar üçün cütlü və ya fərdi ekranlı başqa quruluş daha uyğun ola bilər.

RS-485 kabelində impedans və topologiya birlikdə işləyir

RS-485 balanslaşdırılmış cüt üzərindən diferensial siqnal ötürür. Xəttin etibarlı işləməsi üçün kabelin xarakteristik impedansı, cihaz istehsalçısının tələb etdiyi sonlandırma, magistral xətt topologiyası, şaxə uzunluğu və torpaq istinad nöqtəsi birlikdə nəzərdən keçirilir. Şəbəkənin verilən ötürmə sürəti artdıqca və ya məsafə uzandıqca uyğun olmayan kabel və birləşmələrin yaratdığı əksolunma daha aydın görünür. Problemi yalnız proqram təminatında gözləmə müddətini artırmaqla gizlətmək fiziki səviyyəni düzəltmir.

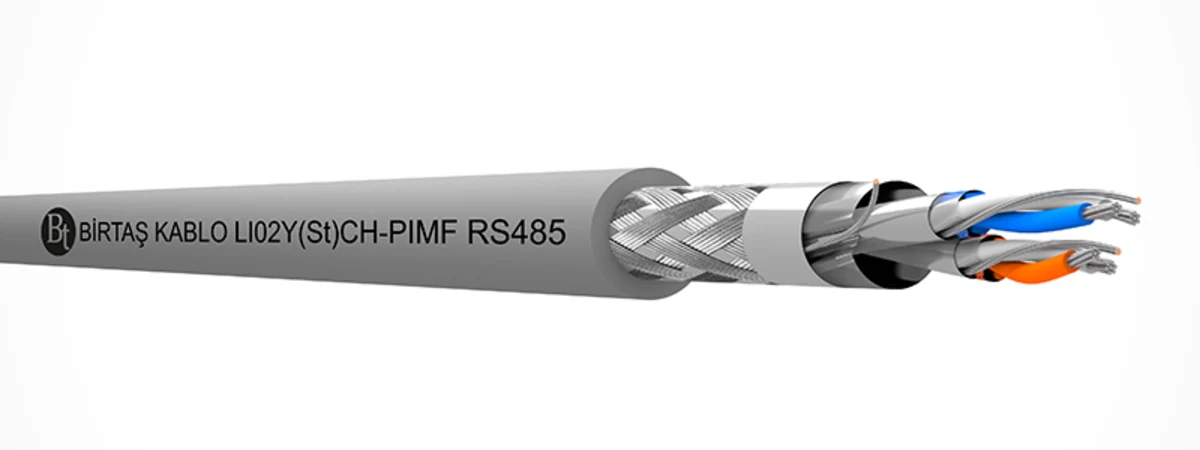

Birtaş Kablo LI02Y(St)CH-PIMF RS-485 məhsulu PE izolyasiyalı, halogensiz, alovun yayılmasını ləngidən və fərdi ekranlı verilənlər-siqnal kabeli kimi təsvir edilir. Cütlər ayrı-ayrı alüminium-polyester lent və qalaylanmış mis drenaj naqili ilə ekranlanır; ümumi quruluşda əlavə alüminium-polyester lent, drenaj naqili və qalaylanmış mis hörgü mövcuddur. HFFR xarici örtük yanğın zamanı az korroziyalı qaz və az tüstü tələbi olan qapalı mühitlər üçün təsvir edilir. İstehsalçı bu məhsulu xarici mühitdə və ya torpaq altında döşəmə üçün nəzərdə tutmur.

Rəsmi texniki məlumatlarda 1 MHz-də 120 ±18 Ω impedans, nominal 45 ±5 nF/km qarşılıqlı tutum və maksimum 300 V iş gərginliyi dərc olunur. Sabit istifadə üçün temperatur diapazonu −30 ilə +80 °C, elastik istifadə üçün diapazon −5 ilə +70 °C; minimum əyilmə radiusu sabit istifadədə 7,5 × D, elastik istifadədə 15 × D kimi verilir. Bu göstəricilər LI02Y(St)CH-PIMF RS-485 ailəsinə aiddir və “elastik” ifadəsi kabeldaşıyıcı zəncirdə davamlı hərəkət dövrü demək deyil. Hərəkətli tətbiq tələb olunursa, məhsulun dinamik istifadəyə uyğunluğu ayrıca yoxlanılmalıdır.

PIMF hər cütün ayrıca folqa ekran daxilində olduğunu bildirir. Bu quruluş cütlərarası əlaqələnməni azaltmağa kömək edir; ümumi hörgü ekran isə xarici maneələrə qarşı əlavə qoruma təmin edir. Sonlandırma zamanı düzgün cütə aid iki damar birlikdə saxlanmalı, burulma konnektora mümkün qədər yaxın nöqtəyədək qorunmalıdır. Drenaj naqili və hörgü təsadüfi siqnal terminalına qoşulmamalı; şkaf və sahə tərəfindəki ekran-torpaqlama planına uyğun birləşdirilməlidir.

RS-485 sahə tətbiqi üçün yoxlama siyahısı

1. Magistral xətti qoruyun: Cihazları mümkün qədər xətt boyunca ardıcıl yerləşdirin; uzun ulduz qollarından çəkinin.
2. Sonlandırmanı yoxlayın: Sonlandırma rezistorunu kabel və cihaz istehsalçısının təlimatına uyğun olaraq yalnız tələb olunan uclarda istifadə edin.
3. Polyarlaşdırmanı planlaşdırın: Cihazlarda Fail-safe/bias rezistorlarının olub-olmadığını və onların vahid nöqtədən idarə olunmasını yoxlayın.
4. Cüt bütövlüyünü qoruyun: Diferensial A/B damarlarını eyni burulmuş cütdə daşıyın; cütləri təsadüfi şəkildə bölməyin.
5. Şaxələnməni məhdudlaşdırın: T birləşməsi tələb olunursa, şaxə uzunluğunu verilənlərin ötürülmə sürətinə və cihaz təlimatına uyğun olaraq minimuma endirin.
6. Torpaq potensialı fərqini idarə edin: Ekvipotensial birləşmə və istinad keçiricisi tələbini sistemin layihələndirilməsi mərhələsində həll edin.
7. Terminologiyanı yoxlayın: A/B və ya +/− işarələnməsinin müxtəlif istehsalçılarda əks mənada istifadə oluna bildiyini kontakt sxemi ilə yoxlayın.

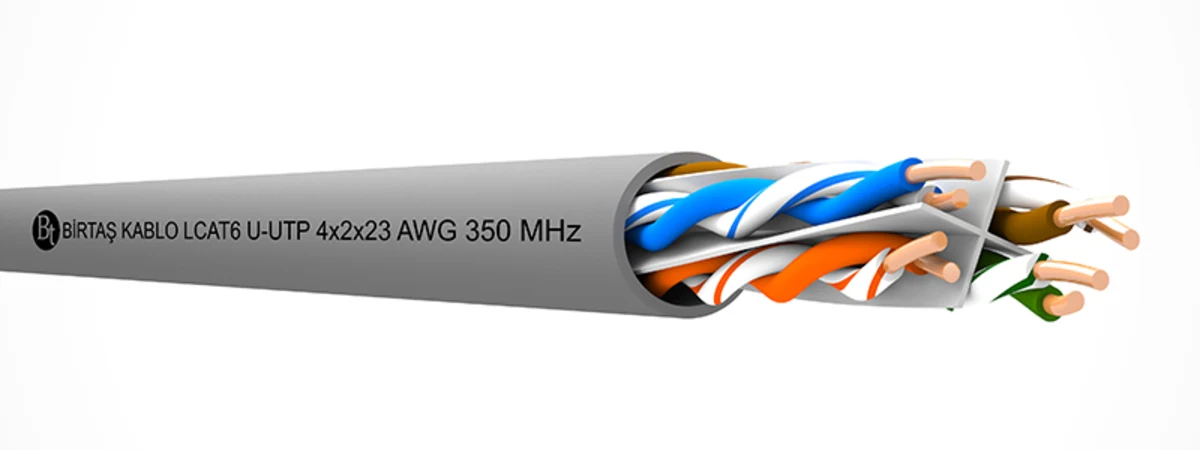

CAT6 U/UTP: təkcə kabel deyil, bütün kanalın performansı

Birtaş Kablo CAT6 U/UTP 4×2×23 AWG PVC məhsulu dörd balanslaşdırılmış burulmuş cütə malik LAN kabelidir. İstehsalçı məhsul səhifəsində 100 Ω quruluş və 350 MHz-ə qədər dərc edilmiş performans cədvəli təqdim edir; Ethernet, Fast Ethernet, Gigabit Ethernet, PoE/PoE+ və digər tətbiqləri istifadə nümunələri arasında sadalayır. Xarici diametr təxminən 6,20 mm kimi göstərilir. Bu göstəricilər müvafiq məhsul koduna aiddir və quraşdırılmış kanalın avtomatik olaraq eyni performansı təmin edəcəyi demək deyil.

Ethernet kanalına üfüqi kabeldən əlavə patç kabelləri, keystone və ya sahə rozetkası, şkaf paneli, ara birləşmələr və sonlandırma işləri daxildir. Ən aşağı performanslı və ya səhv quraşdırılmış komponent bütün kanalın imkanlarını məhdudlaşdırır. Cütlərin sonlandırma nöqtəsində lazım olandan çox açılması, kəskin əyilmə, həddindən artıq sıxılmış kabel bağı və ya dartılma zamanı deformasiya NEXT, geri qayıtma itkisi və zəifləmə göstəricilərini pisləşdirə bilər. İstismara vermə sınağı yalnız elektrik davamlılığının yoxlanması deyil, hədəf kateqoriyaya uyğun kanal və ya daimi bağlantı ölçməsi olmalıdır.

U/UTP quruluşunda cütlərin üzərində ümumi folqa və ya hörgü ekran yoxdur. Maneələrə nəzarət cüt balansına, düzgün burulmaya, marşrutların ayrılmasına və müəssisənin elektromaqnit mühitinə əsaslanır. Yüksək güclü mühərrik və sürücü kabellərinə paralel uzun marşrut, şkaf daxilində sürətli kommutasiya mənbələri və ya yanlış torpaqlama gözlənilirsə, ekranlı kateqoriya variantları ayrıca qiymətləndirilir. Ekranlı kabel seçildikdə konnektor və panel komponentləri də ekranın davamlılığını təmin etməlidir.

PoE tətbiqində verilənlər və enerji eyni kanaldadır

Ethernet üzərindən enerji təchizatı istifadə olunduqda burulmuş cütlər verilənlərlə birlikdə enerji də daşıyır. Damar müqaviməti, xətt uzunluğu, konnektor kontaktı, dəstənin ölçüsü və ətraf mühitin temperaturu qızmaya təsir edir. Məhsul səhifəsində PoE/PoE+ tətbiq nümunəsinin olması hər dəstə və hər temperatur şəraitində məhdudiyyətsiz enerji ötürülməsi demək deyil. Aktiv avadanlığın standartı, güc sinfi və kabel istehsalçısının müvafiq variantı layihə hesablamasında birlikdə qiymətləndirilməlidir.

PoE xəttində səhv və ya yüksək müqavimətli sonlandırma yerli qızma yarada bilər. Kabellərin təşkilində həddindən artıq sıx bağlardan istifadə edilməməli, dəstələrin havalandırılması təmin olunmalı və kabel tavasının doluluğu nəzərə alınmalıdır. Patç kabellərinin daha kiçik keçirici en kəsiyi bütün kanalın hesablamasına daxil edilir. Qəbul sınağında damarların qoşulma xəritəsi və yüksək tezlik parametrlərinə əlavə olaraq enerji təchizatı tətbiqinin tələb etdiyi müqavimət qeyri-balansı yoxlamaları layihə standartına uyğun nəzərdən keçirilə bilər.

BUS kabeli seçərkən ad oxşarlığına etibar etməyin

Birtaş Kablo-nun BUS kateqoriyasında müxtəlif sənaye protokolları üçün məhsul qrupları mövcuddur. Hər verilənlər şini eyni impedansdan, cüt sayından, örtükdən və ya ekrandan istifadə etmir. PROFIBUS, Interbus, CAN, KNX və ya başqa sistem üçün kabel seçərkən cihazın fiziki səviyyə standartı və məhsul səhifəsindəki istifadə sahəsi tam uyğunlaşdırılmalıdır. BUS kabelini yalnız rəngi və ya damar sayı oxşar olduğu üçün başqa protokolda istifadə etmək düzgün deyil.

Xətt topologiyası da protokola xasdır. Bəzi sistemlər xətti magistral və uclarda sonlandırma tələb etdiyi halda, digərləri ulduz və ya kommutasiyalı Ethernet quruluşunu dəstəkləyir. Şaxə, birləşdirici, təkrarlayıcı və maksimum qovşaq sayları kabel seçimindən ayrı nəzərdən keçirilə bilməz. Sistemin istismara verilməsi zamanı fiziki ölçmələr, protokol diaqnostikası və cihazların xəta sayğacları birlikdə yoxlanılır.

Ekranlama və ekvipotensial birləşdirmə

Kabel ekranı maneə cərəyanının nəzarət olunan yolla axmasını təmin edir. Ekranın yalnız bir ucdan və ya hər iki ucdan qoşulması barədə vahid universal qayda yoxdur; siqnal tezliyi, müəssisənin torpaqlama sistemi, potensial fərqi və cihaz istehsalçısının təlimatı nəzərə alınır. Yüksək tezlikdə uzun, nazik ekran çıxışı yüksək impedans yarada bilər; 360 dərəcə sonlandırma əksər sənaye tətbiqlərində daha effektiv keçid təmin edir.

Müxtəlif binalar və ya uzun sahə xətləri arasında torpaq potensialı fərqi varsa, problem yalnız ekran bağlantısını ayırmaqla gizlədilməməlidir. Ekvipotensial keçiricilər, qalvanik izolyasiya, fiber-optik çevirmə və ya uyğun ifrat gərginlikdən mühafizə sistem səviyyəsində qiymətləndirilə bilər. Ekran qoruyucu torpaqlama keçiricisi deyil. Drenaj naqili də kabel quruluşundakı ekranın qoşulmasını asanlaşdırır; cərəyan daşıyan PE damarı kimi istifadə edilmir.

Yanğın zamanı davranış və döşəmə mühiti

PVC örtüklü LIYCY və ya CAT6 nümunələri ilə HFFR örtüklü RS-485 məhsulu yanğın zamanı eyni davranışa malik deyil. Halogensizlik və az tüstü tələbi olan qapalı ictimai məkanlarda məhsulun alovun yayılması, tüstü sıxlığı və halogen sınaqları nəzərdən keçirilir. Lakin HFFR tərifi avtomatik olaraq odadavamlılıq və ya dövrə bütövlüyü demək deyil. Kritik dövrə üçün tələb olunarsa, funksiyanın saxlanılması və sistem sertifikatı ayrıca tələb edilir.

Daxili mühit üçün nəzərdə tutulmuş məhsul açıq havada, UV şüalanması altında, su içində və ya birbaşa torpağa döşənməməlidir. Kabel borusundan istifadə həmişə xarici mühitə uyğunluğu təmin etmir; kondensasiya və su yığılması baş verə bilər. Hərəkətli maşında istifadə ediləcək məlumat kabelinin kabel daşıyıcı zəncirə və ya burulmaya uyğunluğu açıq şəkildə təsdiqlənməlidir. “Çevik” termini montaj zamanı elastikliyi ifadə edə bilər və fasiləsiz hərəkət dövrləri üzrə istismar ömrünə zəmanət vermir.

Montaj və qəbul planı

Kabel barabanının etiketi və məhsul kodu çertyojla müqayisə edilir; kabelin dartılma qüvvəsi, minimum əyilmə radiusu və marşrut döngələri montajdan əvvəl müəyyənləşdirilir. Güc xətlərindən ayrılma, kəsişmə bucaqları, metal kabel tavalarının arakəsmələri və şkaf girişləri layihəyə uyğun yerinə yetirilir. Ucların qoşulması zamanı cütlərin burulması qorunur, hörgü və folqa ekran zədələnmir, konnektor kabelin diametrinə uyğun seçilir. Artıq kabel kiçik diametrli halqalar şəklində sıxılmır.

Qəbul sınağında ümumi siqnal kabelləri üçün damarların elektrik bütövlüyü, qısaqapanma, izolyasiya və ekran bağlantısı; RS-485 üçün topologiya, sonlandırma, qütblülük və rabitə xətası sayğacları; Ethernet üçün kateqoriya sertifikatlaşdırması yoxlanılır. İşlək sistemin sınağı ən ağır yük və maneə şəraitini əhatə etməlidir. Ölçmə nəticələri kabel nömrəsi, hər iki ucun portu və istifadə olunan sınaq cihazı ilə birlikdə qeydə alınır.

Təklif üçün tələb olunan məlumatlar

• Protokol və ya siqnal növü, məlumat ötürmə sürəti, tezlik, analoq diapazon və cihaz interfeysləri
• Topologiya, ümumi xətt uzunluğu, şaxələr, qovşaq sayı və sonlandırma üsulu
• Damar və ya cüt sayı, en kəsiyi, xarakteristik impedans, elektrik tutumu və kateqoriya
• Cütlərin fərdi ekranı, ümumi folqa/hörgü ekran və ekranın torpaqlanması yanaşması
• Gərginlik, varsa PoE güc sinfi, dövrə müqaviməti və gərginlik düşümü həddi
• Sabit və ya hərəkətli döşənmə, əyilmə radiusu, dartılma və kabel tavasının marşrutu
• Daxili/xarici mühit, temperatur, yağ, kimyəvi maddələr, UV, su və yanğın zamanı davranış tələbləri
• Konnektor, panel, patç kabel, kabel kipgəci, etiket, sınaq standartı və hesabatla bağlı gözləntilər

Oskon, Birtaş Kablo məlumat və siqnal məhsullarını kabelin adına görə deyil, ucdan-uca ötürmə kanalına görə qiymətləndirir. LIYCY ümumi ekranlı siqnal ötürülməsi, LI02Y(St)CH-PIMF RS-485 protokola yönəlmiş diferensial rabitə və CAT6 U/UTP Ethernet kanalı üçün fərqli başlanğıc nöqtələri təqdim edir. Yekun həll məhsul kodu, cihaz tələbləri, marşrut, sonlandırma və qəbul sınağı birlikdə yoxlanılıb təsdiqləndikdə etibarlı olur.
