Yanğına davamlı kabel seçimi texniki şərtlərə narıncı xarici örtüklü bir məhsul yazmaqla məhdudlaşmır. Kabelin alovu yayma davranışı, yanma zamanı yaratdığı tüstü və turş qazlar, tikinti materialı kimi yanğına reaksiya sinfi və yanğının təsiri altında elektrik dövrəsinin işləməsini davam etdirmək qabiliyyəti ayrı-ayrı performans göstəriciləridir. Birtaş Kablo-nun mövcud yanğına davamlı məhsul qrupuna çevik məlumat və siqnal kabelləri, ekranlı konstruksiyalar, cütlü quraşdırma kabelləri, hörgü və ya məftil zirehli variantlar və yüksək temperatura davamlı silikon konstruksiyalar daxildir. Hər məhsulun sınaq siyahısı, gərginliyi, temperatur diapazonu və istifadə yeri ayrıca nəzərdən keçirilməlidir.

Bu bələdçi Birtaş Kablo-nun rəsmi kateqoriya, məhsul və texniki məlumat vərəqlərindəki məlumatları layihə qərarlarına çevirir. FE180 və ya PH120 kimi işarələr yalnız kabelin adına əsasən şərh edilməməli; müvafiq sınaq standartı və gərginlik şərti yoxlanılmalıdır. Eyni qaydada, CPR işarəsi ilə yanğın şəraitində dövrə bütövlüyü bir-birinin əvəzinə istifadə edilə bilməz. Yekun seçim layihədəki funksiya, yanğın ssenarisi, kabel marşrutu, montaj sistemi və sifariş edilən məhsul kodunun aktual sənədləri birlikdə qiymətləndirilərək aparılır.

Yanğınla bağlı beş fərqli anlayışı bir-birindən ayırın

Alovun yayılmasının ləngidilməsi, kabelin müəyyən edilmiş alov sınağı altındakı davranışı ilə bağlıdır. Birtaş-ın bir çox yanğına davamlı məhsul səhifəsində EN 60332-1-2 və IEC 60332-1-2; bəzi məhsullarda əlavə olaraq EN/IEC 60332-3-24 Kateqoriya C göstərilir. Tək kabelin alov sınağı ilə dəstələnmiş kabellərdə alovun yayılması sınağı eyni əhatə dairəsinə malik deyil. Texniki şərtlərdə yalnız “alovun yayılmasını ləngidən” yazmaq əvəzinə tələb olunan sınaq aydın göstərilməlidir.

Tüstü sıxlığı və halogensizlik, yanğın zamanı görünüş məsafəsi və korroziyaya səbəb olan qaz riskinin idarə edilməsi ilə əlaqəlidir. LIHH FE180 PH120 kimi HFFR məhsulların rəsmi səhifəsində EN/IEC 61034-2 tüstü sıxlığı və EN/IEC 60754-1/-2 halogensizlik sınaqları göstərilir. Bu sınaqlar öz-özlüyündə kabelin yanğın şəraitində elektrik ötürülməsini davam etdirdiyini göstərmir. LSZH və ya HFFR ifadəsi də öz-özlüyündə müəyyən bir Euroclass sinfi və ya dövrə bütövlüyü müddəti demək deyil.

Dövrə bütövlüyü, istehsalçının məhsul səhifələrində FE180 ifadəsi və IEC 60331-21 və ya IEC 60331-23 istinadı ilə göstərilə bilər. Alov və mexaniki zərbə altında performans isə EN 50200 çərçivəsində məhsul üzərində göstərilən PH30-dan PH120-yə qədər müddət sinifləri ilə təqdim olunur. Bunlar fərqli sınaq quruluşlarıdır. Məhsul adında FE180 PH120 görünməsi hər en kəsiyinin və sifariş kodunun bütün şəraitlərdə eyni nəticəni verdiyi kimi ümumiləşdirilməməlidir; texniki məlumat vərəqindəki əhatə dairəsi və sınaq gərginliyi yoxlanılmalıdır.

CPR və EN 50575 çərçivəsində Euroclass təsnifatı isə kabelin tikinti materialı kimi yanğına reaksiya performansını və müvafiq bəyanetmə prosesini əhatə edir. CPR loqosu və ya EN 50575 istinadı FE180 və ya PH müddətinin alternativi deyil. Tələb olunan sinif, eləcə də tüstü, yanan damcılar və turşuluq üzrə əlavə siniflər varsa, bunlar təklif olunan məhsulun performans bəyannaməsindən təsdiqlənməlidir. Rəsmi kateqoriya təsvirində və ya PDF-də uyğunluq loqosunun olması məhsul kodu üçün müəyyən sinfi ehtimal etməyə kifayət etmir.

LIHH ailəsi: çevik məlumat və siqnal dövrələri

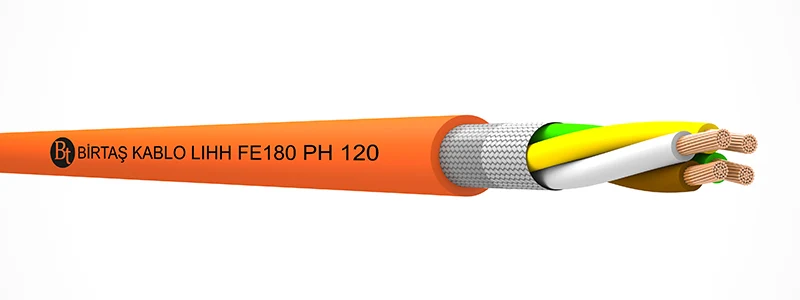

LIHH FE180 PH120 Birtaş Kablo-nun rəsmi səhifəsində halogensiz, alovun yayılmasını ləngidən, yanğına davamlı məlumat və siqnal kabeli kimi təsvir edilir. İstifadə sahəsi cihaz və idarəetmə mühəndisliyi, rabitə, avtomatlaşdırma, elektron məlumat və siqnal ötürülməsi, həmçinin az tüstü və az korroziyalı qaz tələb olunan qapalı məkanları əhatə edir. Məhsul səhifəsində bu kabelin açıq havada və ya birbaşa torpağa basdırılaraq istifadə edilməməli olduğu, daxili tətbiqlər üçün nəzərdə tutulduğu açıq göstərilir.

Konstruksiyada çevik Sinif 5 çılpaq mis məftillər, halogensiz elastomer izolyasiya, uyğun addımla burulmuş damarlar, şüşə lifli qoruyucu sarğı və HFFR xarici örtük mövcuddur. Rəsmi cədvəldə 0,50 mm²-dən kiçik en kəsikləri üçün 250 V; 0,50 mm² və daha böyük en kəsikləri üçün 300/500 V iş gərginliyi göstərilir. Sabit istifadə temperaturu −30°C ilə +80°C, çevik istifadə temperaturu −5°C ilə +50°C; minimum əyilmə radiusu sabit istifadədə 10 × D, çevik istifadədə 15 × D kimi göstərilir. Bu göstəricilər LIHH məhsuluna aiddir; digər yanğın kabelləri ailələrinə şamil edilməməlidir.

Ekran seçimi: elektromaqnit mühiti yanğın performansından ayrıca nəzərdən keçirin

Yanğın kabelinin dövrə bütövlüyünü təmin etməsi maneələrə dayanıqlılıq məsələsini avtomatik həll etmir. Həssas siqnal və ya idarəetmə dövrəsində LIHCH kimi mis məftil hörgülü ekranlı və ya LIH(St)H kimi folqa ekranlı konstruksiya tələb oluna bilər. Cütlər şəklində burulmuş J-H və ya JE-H ailəsi quraşdırma və rabitə dövrələri üçün fərqli elektrik xüsusiyyətləri təqdim edir. Damar quruluşu, qarşılıqlı tutum, tutum qeyri-balansı və ekran növü sahə cihazının siqnal tələbinə görə seçilir.

Ekranın layihədəki torpaqlama üsulu, uclandırma avadanlığı və ekvipotensial birləşmə planı ayrıca müəyyən edilməlidir. Metal ekran ilə polad məftil hörgüsü və ya məftil zireh eyni funksiyanı daşımır. Ekran elektrik maneələrinə qarşı, zireh isə ilk növbədə mexaniki təsirlərə qarşı seçilir; məhsulun konstruksiyasında hər ikisi birlikdə ola bilər. Yanğın marşrutunda istifadə olunan kabel kipgəcləri, birləşmə qutuları və terminallar da faktiki xarici diametrə, ekran və ya zireh quruluşuna və mühit şəraitinə uyğun olmalıdır.

Cütlü quraşdırma kabellərində mexaniki mühafizə variantları

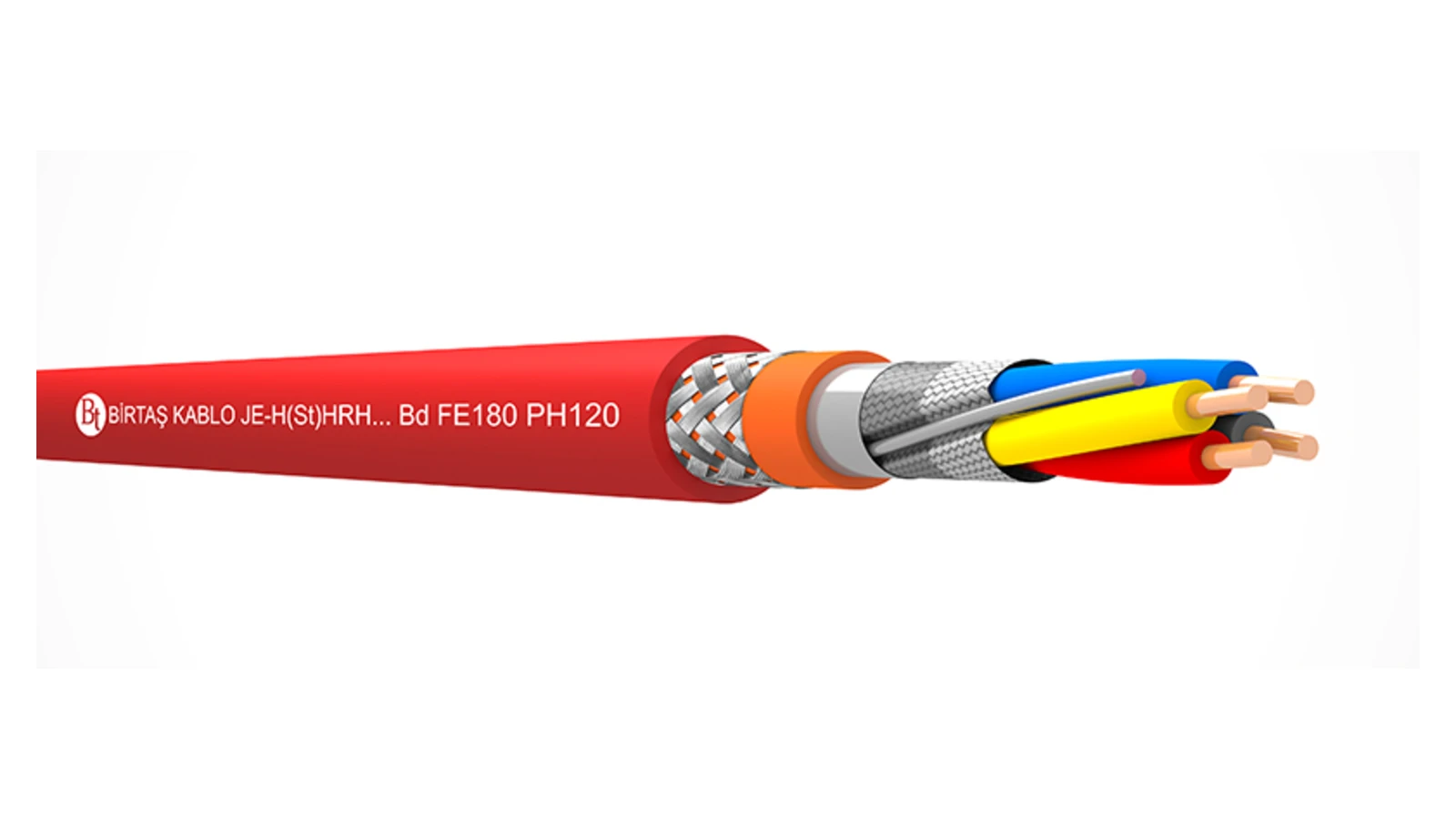

JE-H(St)H…Bd ailəsində bir məftilli mis keçiricilər cütlər şəklində burulur; çoxcütlü konstruksiyalarda qruplaşdırma və nömrəli lentlə işarələmə istifadə oluna bilər. Ümumi ekranlı konstruksiya quraşdırma və rabitə siqnallarının nizamlı şəkildə ötürülməsinə kömək edir. Rəsmi məhsul səhifələrində FE180 üçün IEC 60331-23, alov və mexaniki zərbə altında PH30–PH120 üçün EN 50200 istinadları verilir. Bundan əlavə, alovun yayılması, tüstü sıxlığı və halogensizlik sınaqları da ayrıca sətirlərdə göstərilir.

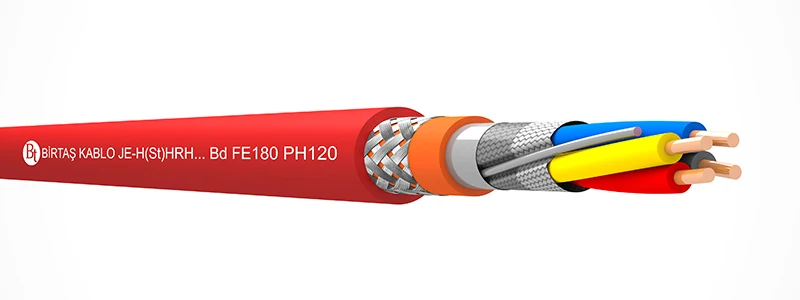

JE-H(St)HRH…Bd variantında sinklənmiş polad məftil hörgü qatı mövcuddur. Bu qat mexaniki yüklənmələrdən mühafizə və maqnit ekranlamasına töhfə üçün istifadə olunur. Başqa bir variantda polad məftil zireh seçilə bilər. Mexaniki qatın mövcudluğu kabelin hər şəraitdə açıq mühitə və ya birbaşa torpağa basdırılmağa uyğun olduğu demək deyil. Tam məhsul təsvirindəki daxili/xarici istifadə, nəmlik, UV və torpağa basdırılma şərtləri təsdiqlənməli; marşrutdakı dartı qüvvəsi və döngələr məhsul üçün icazə verilən hədlərdə saxlanılmalıdır.

Yüksək temperatur və yanğın şəraitində işləmə eyni texniki şərtlərdə düzgün fərqləndirilməlidir

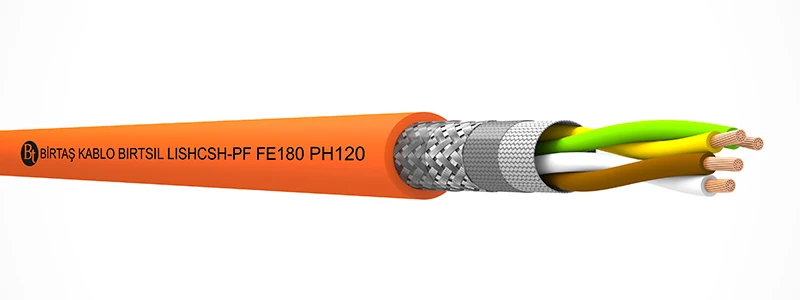

BIRTSIL LISHCSH-PF FE180 PH120 yüksək və aşağı temperatura davamlılığı yanğın şəraitində dövrə bütövlüyü ilə eyni xüsusi məhsul konstruksiyasında birləşdirən silikon məlumat kabelidir. Rəsmi səhifədə cütlər şəklində burulmuş keçiricilər, silikon izolyasiya, şüşə lif lent, qalaylanmış mis məftil hörgülü ekran və silikon xarici örtük təsvir edilir. Məhsul cihaz, idarəetmə, rabitə və avtomatlaşdırma siqnalları üçün; maşınlarda, tökmə sexlərində, fabriklərdə və sənaye müəssisələrindəki quru, nəmli və yaş mühitlərdə istifadə üçün təqdim olunur.

Bu xüsusi məhsulun texniki cədvəlində 300/500 V nominal gərginlik, sabit və çevik istifadə üçün −60°C ilə +180°C və −25°C ilə +180°C diapazonları; 6 × D və 15 × D minimum əyilmə radiusları göstərilir. FE180 üçün IEC 60331-23, PH30–PH120 üçün EN 50200 qeyd olunur. +180°C temperatura davamlılıq və yanğın sınağı iki ayrı xüsusiyyətdir: birincisi normal/nəzərdə tutulan istismar mühitini, ikincisi müəyyən edilmiş yanğın sınağı altındakı elektrik davranışını ifadə edir. Bu göstəricilər narıncı örtüklü bütün silikon kabellərə şamil edilə bilməz.

Kabel növü qədər dövrənin funksiyası da aydın olmalıdır

Fövqəladə səsli xəbərdarlıq, yanğının aşkarlanması, tüstüyə nəzarət, qəza işıqlandırması, təxliyə, nasoslar və ya prosesin təhlükəsiz dayandırılmasına xidmət edən xətlər fərqli elektrik funksiyaları daşıya bilər. Məlumat və siqnal kabelini güc dövrəsində, quraşdırma kabelini isə həssas analoq ölçmədə yalnız yanğınla bağlı işarəyə görə istifadə etmək düzgün deyil. İş gərginliyi, keçiricinin en kəsiyi, cərəyan, gərginlik düşümü, xətt impedansı və cihaz istehsalçısının qoşulma hədləri dövrənin funksiyasına görə hesablanmalıdır.

Xətt boyunca cüt, damar və ya ekranın fasiləsizliyi sahə avadanlığındakı uclandırma ilə uyğun olmalıdır. Çoxsaylı dövrələr eyni marşrutdan keçdikdə elektrik ayrılması, ekranlama və fiziki dəstələmə nəzərdən keçirilir. Yanğın ssenarisində gözlənilən işləmə müddəti və mexaniki təsir səviyyəsi texniki şərtlərdə aydın göstərilməli; məhsul səhifəsindəki FE və PH məlumatlarından yalnız aidiyyəti olanlar tələb edilməlidir.

CPR sənədini və dövrə bütövlüyü sənədini ayrıca təhvil maddələri kimi müəyyən edin

Layihə EN 50575 çərçivəsində müəyyən CPR sinfi tələb edirsə, təklif olunan kabelin tam məhsul koduna aid performans bəyannaməsi yoxlanılmalıdır. Siniflə yanaşı tüstü, yanan damcılar və turşuluq üzrə əlavə siniflər tələb oluna bilər; bunlar texniki şərtlərlə tam uyğun gəlməlidir. Məhsul səhifəsindəki ümumi kateqoriyaya, örtük materialına və ya rəngə əsasən Euroclass sinfi təxmin edilməməlidir.

Yanğın şəraitində dövrə bütövlüyü tələb olunursa, istehsalçının müvafiq texniki məlumat vərəqində IEC 60331 istinadı, FE tərifi, EN 50200 istinadı və PH əhatə dairəsi ayrı-ayrılıqda yoxlanılır. Məhsul ailəsinə görə sınaq standartının “-21” və ya “-23” hissəsi dəyişə bilər. Tətbiqin tələb etdiyi elektrik gərginliyi və mexaniki təsir şərti də sənədin əhatə dairəsi ilə müqayisə edilir. Beləliklə, CPR bəyannaməsi və FE/PH sınaq məlumatları eyni qovluqda olsa belə, bir-birinin sübutu kimi istifadə edilmir.

Marşrut və montaj qərarlarını məhsulun məhdudiyyətlərinə uyğunlaşdırın

Kabelin yanğın sınağından keçməsi sahədə xətt boyunca yerinə yetirilən hər montajın öz-özlüyündə eyni performansı təmin etdiyi demək deyil. Kabel döngələri, sıxaclar, daşıyıcılar, birləşmə və uclandırma nöqtələri layihə üsuluna uyğun seçilməli; məhsulun minimum əyilmə radiusu qorunmalıdır. Sahə marşrutunda isti səth, su, kimyəvi maddə, UV və ya zərbə riski varsa, yanğın xüsusiyyətindən asılı olmayaraq material və örtüyün uyğunluğu yoxlanılır.

LIHH məhsul səhifəsindəki daxili istifadə və birbaşa torpağa basdırılmama məhdudiyyəti buna yaxşı nümunədir. Eyni yanğın sınaqları göstərilsə belə, başqa bir zirehli məhsulun döşənmə şərtləri fərqli ola bilər. Kataloqdakı ailə adından ümumi nəticə çıxarmaq əvəzinə rəsmi “İstifadə sahəsi”, “Kabelin konstruksiyası” və “Texniki xüsusiyyətlər” bölmələri sifariş sətri ilə uyğunlaşdırılmalıdır.

Təklif və qəbul sənədləri üçün yoxlama siyahısı

1. Funksiyanı yazın: Xətt hansı sistemi qidalandırır və ya hansı siqnalı ötürür, yanğın ssenarisində hansı işi nə qədər müddət davam etdirməlidir?
2. Elektrik quruluşunu müəyyən edin: Gərginliyi, cərəyanı, en kəsiyini, damar/cüt/üçlü sayını, tutumu və ekran tələbini müəyyənləşdirin.
3. Yanğın tələblərini ayırın: Tək kabelin alov sınağını, dəstədə alovun yayılmasını, tüstünü, halogeni, CPR-ni və dövrə bütövlüyünü ayrı sətirlərdə yazın.
4. Standartı məhsulla uyğunlaşdırın: IEC 60331 hissəsini, EN 50200 PH əhatə dairəsini və varsa sınaq gərginliyini konkret məhsulun texniki məlumat vərəqindən yoxlayın.
5. Marşrutu təsnif edin: Daxili, xarici, yeraltı, quru, nəm, yaş, kimyəvi, UV və mexaniki yüklənmə şəraitlərini qeyd edin.
6. Montajı yoxlayın: Xarici diametri, minimum əyilmə radiusunu, dartılmanı, daşıyıcını, kabel kipgəcini, ekran/zireh sonlandırmasını və birləşdirmə üsulunu planlaşdırın.
7. Sənədi sifariş kodu ilə əlaqələndirin: Texniki məlumat vərəqinin, sınaq hesabatının və ya istismar göstəriciləri bəyannaməsinin təklif olunan en kəsik və konstruksiya üçün keçərli olduğunu yoxlayın.
8. Sahədə qəbulu qeydə alın: Kabel barabanı və etiket məlumatlarını, məhsul kodunu, marşrutu, ucluqların hazırlanmasını və sənədin reviziyasını istismara vermə sənədləri toplusuna əlavə edin.

Oskon yanğına davamlı kabelə vahid marketinq tərifi kimi deyil, yoxlanıla bilən istismar göstəricilərinin birləşməsi kimi yanaşır. Dövrənin təyinatını uyğun Birtaş məhsul konstruksiyası ilə uzlaşdırmaq; CPR, az tüstü/halogen və FE/PH tələblərini ayrıca yoxlamaq; marşrutu və sonlandırmanı eyni layihənin bir hissəsi kimi nəzərə almaq aydın və yoxlanıla bilən həll yaradır. Məhsulun mövcudluğu, sənədin reviziyası və xüsusi en kəsik variantları təklif tarixində ayrıca təsdiqlənir.
