İdarəetmə şkafında markalama, keçiricilərin hazırlanması və montaj bir-birindən asılı olmayan üç satınalma maddəsi kimi görünsə də, eyni istehsal zəncirinin hissələridir. Etiketi elektrik sxeminə uyğun gəlməyən klemma, izolyasiyası yanlış uzunluqda soyulmuş keçirici və ya lazımi qaydada bərkidilməmiş DIN relsi dövrə düzgün layihələndirilsə belə, istismara vermə və texniki xidmət keyfiyyətini aşağı salır. Phoenix Contact portfeli markalama materiallarını və printerlərini; CUTFOX, WIREFOX, CRIMPFOX və SCREWFOX kimi əl aləti ailələrini; DIN relslərini, son dayandırıcıları, neytral şinləri, adapterləri və kabel yönləndirmə komponentlərini vahid elektrik şkafı istehsalı prosesi çərçivəsində nəzərdən keçirməyə imkan verir.
Bu kataloq bələdçisinin məqsədi bütün emalatxanalar üçün eyni cihazı tövsiyə etmək deyil. Əvvəlcə hazırlanacaq etiket növləri və illik həcm, sonra keçirici və birləşmə növləri, sonda isə montaj paneli və kabel marşrutu qiymətləndirilməlidir. Printerlə materialın, alətlə emal ediləcək kontakt elementinin və relslə onun üzərinə quraşdırılacaq komponentin uyğunluğu məhsul kodu səviyyəsində yoxlanmalıdır. Bu məzmundakı nümunə texniki göstəricilər Phoenix Contact-ın aktual rəsmi səhifələrinə əsaslanır; stok, çatdırılma müddəti və ya konkret layihəyə uyğunluq barədə öhdəlik yaratmır.
Markalama sistemini etiketdən deyil, aktivlərin strukturundan başlayın
Sənaye markalamasının ilk addımı printer seçmək deyil, nəyin və hansı identifikatorla tanınacağını müəyyənləşdirməkdir. Phoenix Contact markalama materialları dörd əsas tətbiq sahəsinə bölünür: klemma markalaması, keçirici və kabel markalaması, avadanlıq markalaması və müəssisə markalaması. Klemma etiketləri elektrik layihəsindəki sıra və potensial məlumatlarını; kabel etiketləri iki uc arasındakı birləşmənin identifikatorunu; avadanlıq etiketləri cihazın istinad işarəsini; müəssisə lövhələri isə funksiya, istiqamətləndirmə və ya təhlükəsizlik məlumatlarını daşıyır. Eyni mətn ölçüsü, material və bərkitmə üsulu bu dörd tapşırığın hamısına uyğun olmaya bilər.
İstehsalçının portfelində markalanmış və istifadəyə hazır, çapsız, konfiqurasiya edilə bilən və xüsusi çaplı materiallar mövcuddur. Az sayda etiket tələb edən texniki xidmət işlərində hazır çaplı material; tez-tez dəyişən layihələrdə emalatxanadaxili çap; standart portfeldə olmayan ölçü və ya həndəsi forma üçün konfiqurasiya edilə bilən həll qiymətləndirilə bilər. Qərar verilərkən yalnız etiketin qiyməti deyil, məlumatın hazırlanması, çap, çeşidləmə, tətbiq və keyfiyyətə nəzarət müddəti də hesablanmalıdır. Yenidən sifariş ediləcək etiketin layihə adı, reviziyası və material kodu da qeydə alınmalıdır.
Printer texnologiyasının material, mühit və həcmə uyğunlaşdırılması
Phoenix Contact sənaye printerləri portfelini termotransfer, UV LED və lazer kimi texnologiyalara ayırır. Termotransfer sistemləri kart, lövhə və ya rulon formatındakı uyğun materiallar üzərində çevik istehsal prosesi təmin edir. UV LED sistemləri plastik və metal materiallarda, ağ-qara və ya rəngli tətbiqlərdə nəzərdən keçirilir. Lazer markalaması isə istehsalçının ağır ətraf mühit və mexaniki təsirlər üçün nəzərdə tutduğu seçimdir. Heç bir texnologiya yalnız adına əsasən “ən davamlı” hesab edilməməlidir; səth, kimyəvi təmas, UV, temperatur, aşınma və tələb olunan oxunaqlılıq üçün müvafiq material/printer kombinasiyasının sınaq məlumatları yoxlanmalıdır.

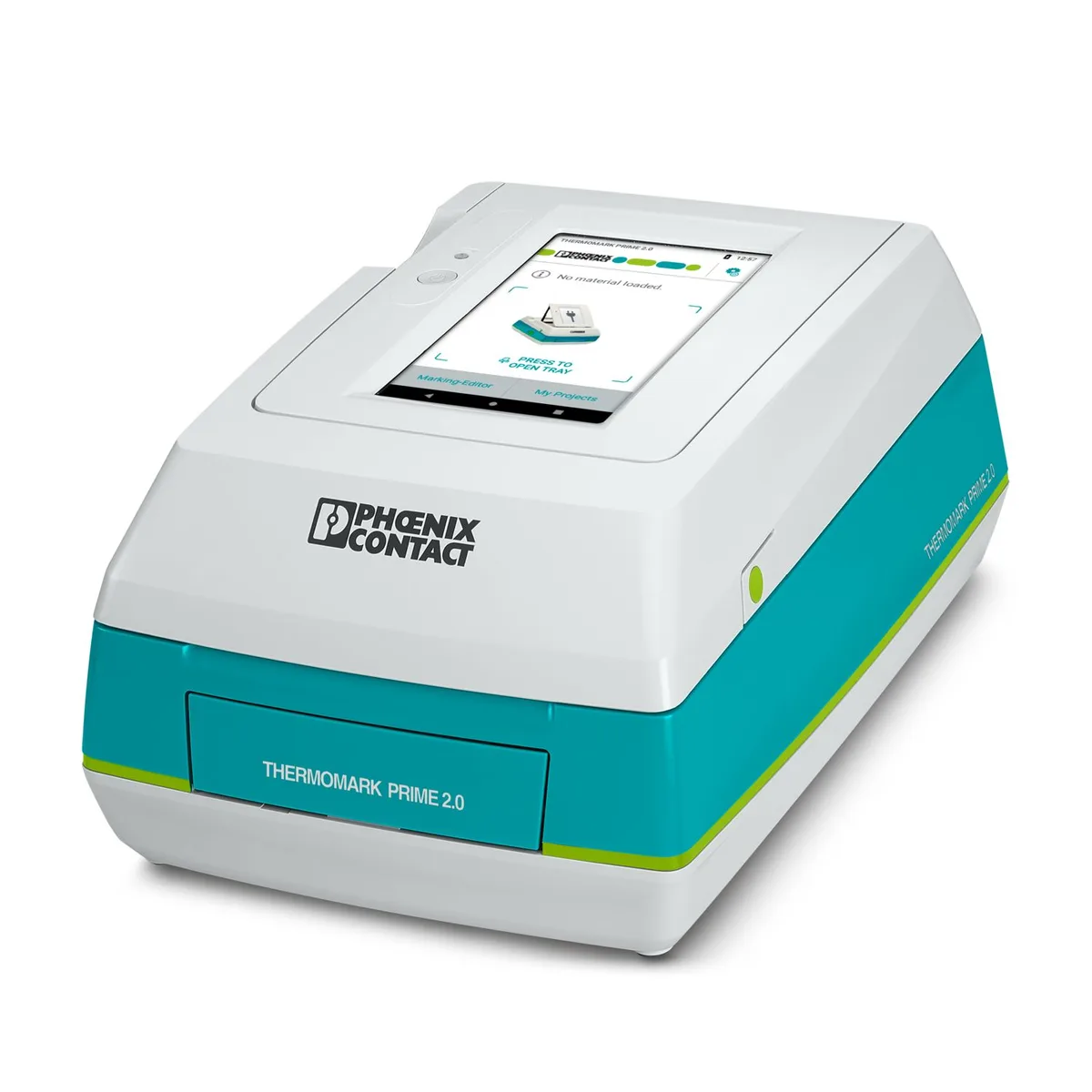

Məhsul səhifəsinə əsasən, THERMOMARK PRIME 2.0 UCT, US və UM kart materiallarını emal etmək üçün hazırlanmış termotransfer printerdir. 300 dpi ayırdetmə qabiliyyəti, 104 mm çap eni, inteqrasiya edilmiş MARKING system tətbiqi, 7 inç sensor ekran və dəyişdirilə bilən akkumulyator ilə stasionar və elektrik şəbəkəsindən asılı olmayan istifadə seçimləri təqdim edir. Bu göstəricilər 1472405 sifariş nömrəli aktual məhsul səhifəsinə aiddir. Etiket materialının, yükləmə kasetinin və boya lentinin uyğunluğu sifariş koduna əsasən yoxlanmalı; əvvəlki nəsil sərf materiallarının avtomatik olaraq uyğun olduğu fərz edilməməlidir.
Sahədə texniki xidmət və təmir üçün daha yığcam yanaşma tələb olunduqda THERMOMARK GO.K nəzərdən keçirilə bilər. Rəsmi məhsul səhifəsində kartric formatındakı fasiləsiz materiallar üçün 24 mm-ə qədər çap eni və 203 dpi ayırdetmə qabiliyyəti göstərilir. Klemma, məftil/kabel, avadanlıq və sistem identifikasiyası üçün uyğun fasiləsiz çap materiallarını emal edir. Mobil istifadənin üstünlüyü layihə məlumatlarının sahədə nəzarətsiz şəkildə dəyişdirilməsi demək olmamalıdır; etiket şablonları, simvol standartı və reviziya səlahiyyəti müəssisənin sənədləşdirmə prosesi çərçivəsində idarə edilməlidir.
Yüksək həcmdə avtomatik markalama
THERMOMARK E SERIES termotransfer rulon printerlərini müxtəlif aplikatorlarla birləşdirən modul sistemdir. E.VARIO klemma sıralarındakı müxtəlif markalama kanalları üçün fasiləsiz materialı emal edir və uyğun intervallarla kəsir. E.SLEEVE istiliklə daralan borunu tələb olunan uzunluqda kəsib açaraq onun silindrik obyektin üzərinə keçirilməsini asanlaşdırır. E.WIRE hərəkətli və sabit kabel etiketləri üçün; E.WRAP isə öz-özünə laminasiya olunan sarğı etiketlərinin silindrik obyektlərə tətbiqi üçün nəzərdə tutulub. İstehsalçı müəyyən əl əməliyyatları ilə müqayisələrə əsasən müxtəlif vaxt qənaəti göstəriciləri açıqlayır; faktiki məhsuldarlıq məhsul çeşidi, məlumat keyfiyyəti, operatorun iş ardıcıllığı və materialın verilmə şəraiti əsasında yoxlanmalıdır.
Avtomatlaşdırma qərarı yalnız çap müddətinə əsasən verilməməlidir. CAE məlumatlarındakı cihaz və məftil etiketləri düzgün deyilsə, daha sürətli printer eyni səhvi daha yüksək sürətlə təkrarlayır. Əvvəlcə adlandırma qaydası, məlumat mənbəyi, təkrarlanan etiketlərə nəzarət və reviziya idarəetməsi qurulmalıdır. MARKING system software Phoenix Contact markalama sistemlərini mərkəzləşdirilmiş şəkildə idarə etmək və layihələri cihazlara təyin etmək üçün təqdim olunur. Rəsmi səhifədə THERMOMARK E SERIES ilə ikitərəfli OPC UA vasitəsilə layihə və iş vəziyyəti məlumatlarının mübadiləsi də qeyd edilir; şəbəkə inteqrasiyasından istifadə olunacaqsa, proqram versiyası, giriş səlahiyyəti və müəssisənin kibertəhlükəsizlik siyasəti ayrıca qiymətləndirilməlidir.
Klemma, kabel, avadanlıq və müəssisə etiketləri necə fərqləndirilir?
| Markalama tapşırığı | Nəzərdən keçiriləcək Phoenix Contact həlli | Layihədə yoxlanacaq məqam |
|---|---|---|
| Klemma sırası | Klemma ailəsinə və etiket kanalına uyğun kart, zolaq və ya fasiləsiz material | Addım məsafəsi, kanalın həndəsəsi, simvol hündürlüyü, körpülər və aksesuarlar olduqda görünmə |
| Tək damar və ya kabel | Qılıf, etiket, istiliklə daralan boru və ya sarğı etiketi | Diametr diapazonu, kabelin hərəkəti, tətbiqdən əvvəl/sonra montaj və hər iki ucda oxunaqlılıq |
| Şkafdaxili avadanlıq | Keçirməli, kilidlənən və ya yapışqanlı avadanlıq etiketi | Səth, montaj üsulu, sökülmə imkanı, mətn sahəsi və cihazla uyğunluq |
| Elektrik şkafı, sahə qutusu və ya müəssisə | Lövhə və müəssisə etiketi | Açıq hava şəraiti, UV, kimyəvi təsirlər, temperatur, görünmə məsafəsi və bərkitmə üsulu |
| Mərkəzləşdirilmiş yüksək həcmli istehsal | Termotransfer, UV LED və ya lazer masaüstü sistemi | Material portfeli, partiya ölçüsü, rəng, keyfiyyətə nəzarət və sərf materialları planı |
| Sahə və texniki xidmət | THERMOMARK PRIME 2.0 və ya THERMOMARK GO seriyası kimi mobil seçimlər | Uyğun çap materialları, enerji mənbəyi, layihənin ötürülməsi və reviziya səlahiyyəti |
Əl alətinin yerinə yetirilən əməliyyata görə seçilməsi
Phoenix Contact əl alətləri portfeli kəsmə, izolyasiya soyma, presləmə, vint sıxma, sınaq və ölçmə, eləcə də elektronika tətbiqlərini ayrı məhsul ailələrində birləşdirir. CUTFOX kəsmə alətləri kabelin strukturunu əzmədən və keçiricini lazımsız deformasiyaya uğratmadan kəsmək üçün nəzərdə tutulub. İstehsalçı müxtəlif versiyalarla 100 mm diametrə qədər kabellərin emal edilə bildiyini bildirir; bu, tək bir alətin əhatə etdiyi diametr deyil. Kabelin növü, diametri və materialı seçilmiş kəsicinin aktual texniki cədvəli ilə tutuşdurulmalıdır.
WIREFOX izolyasiya soyma alətləri standart və xüsusi izolyasiyalar üçün müxtəlif həndəsi formalar təklif edir. Məsələn, WIREFOX 2,5 məhsul səhifəsində 0,08–2,5 mm² izolyasiya soyma diapazonu, 15 mm-ə qədər tənzimlənən soyma uzunluğu və inteqrasiya edilmiş kəsmə funksiyası göstərilir. Bu göstəricilər eyni adlı ailədəki bütün alətlərə şamil edilə bilməz. Düzgün izolyasiya soyma zamanı damarlar cızılmamalı və kəsilməməli, izolyasiya qalıqları kontakt sahəsinə düşməməli və çılpaq keçiricinin uzunluğu terminal istehsalçısının müəyyən etdiyi diapazonda qalmalıdır. İlk nümunənin və növbə ərzindəki yoxlamalar böyüdücü şüşə və ya uyğun ölçmə üsulu ilə aparıla bilər.
CRIMPFOX presləmə alətləri ucluq gilizləri, kabel ucluqları və müxtəlif kontakt növləri üçün ayrıca həllər ehtiva edir. Rəsmi səhifədə uyğun alətlərdə inteqrasiya edilmiş presləmə kilidi və optimallaşdırılmış qüvvə ötürülməsi prosesin etibarlılığı və erqonomika baxımından izah olunur. Presləmə həndəsəsi, matris, kontakt elementi və keçiricinin en kəsiyi vahid sistem təşkil edir; oxşar görünən iki ucluq gilizinin eyni matrislə emal edilə biləcəyi fərz edilməməlidir. Yoxlama ölçüsü və dartılma sınağı tələbi istifadə olunan kontakt elementinin standartına və keyfiyyət planına əsasən müəyyənləşdirilməlidir.
SCREWFOX məhsul ailəsi standart vintaçanları, ucluqları, naqilsiz və ya fırlanma anı tənzimlənən seçimləri əhatə edir. Terminal vintinin düzgün sıxılması üçün uyğun ucluq həndəsəsi, ölçü və istehsalçının göstərdiyi fırlanma anı tələb olunur. Həddindən artıq fırlanma anı gövdəni və ya vinti zədələyə bilər; aşağı fırlanma anı birləşmənin keyfiyyətini azalda bilər. TESTFOX ölçmə alətləri istismara vermə və yoxlama işləri, MICROFOX isə PCB və dəqiq elektronika işləri üçün nəzərdə tutulub. Ölçmə kateqoriyası, gərginlik səviyyəsi, kalibrləmə və fərdi mühafizə vasitələrinə dair tələblər ixtisaslı elektrik işlərinin aparılması proseduruna uyğun nəzərdən keçirilməlidir.
Montaj sistemi: DIN relsindən kabel marşrutuna qədər

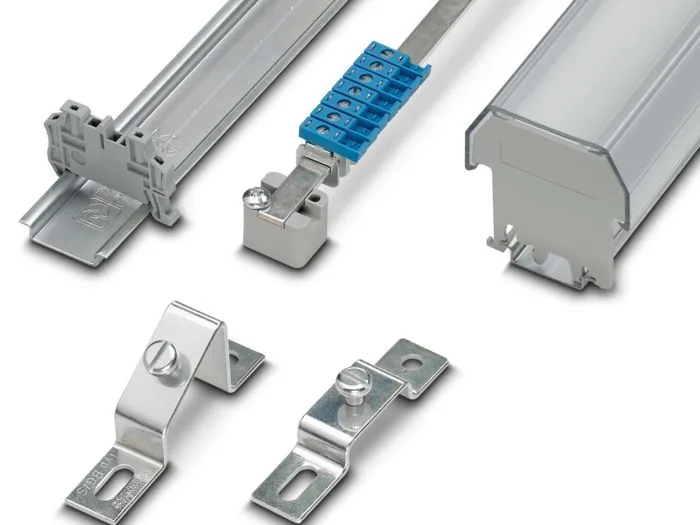

Phoenix Contact montaj materiallarına DIN relsləri, neytral şinlər, rels dayandırıcıları, kabel bağları və müxtəlif montaj adapterləri daxildir. İstehsalçı NS 15 və NS 35 şlyapa profilləri ilə yanaşı, NS 32 G profili və məhdud sayda C profil seçimlərini qeyd edir. NS 35 relsləri 7,5 və 15 mm hündürlüklərdə, müxtəlif materiallarda və deşikli/deşiksiz variantlarda mövcud ola bilər. Bu müxtəliflik istənilən relsin istənilən komponent və yük üçün uyğun olduğu demək deyil; relsin növü, material, korroziya, mexaniki yük, torpaqlama yanaşması və montaj deşikləri məhsul koduna əsasən yoxlanmalıdır.
Rels dayandırıcıları klemma sırasının yana hərəkətini məhdudlaşdırır. Son qapaqlar, profil qapaqları və adapterlər isə mexaniki bütövlüyü və toxunmaya qarşı mühafizəni tamamlayır. Neytral şin dayaqları şinin relsə və montaj panelinə nəzərən hündürlüyünü tənzimləmək üçün müxtəlif formalarda təklif olunur. Kabel bağları və kabel kanalları keçiriciləri qruplaşdırır; CGS kabel yönləndirmə sistemi xüsusilə elektrik şkafının qapısından gövdəsinə keçən marşrutlar üçün nəzərdə tutulub. Hərəkətli qapı kabellərində açılma bucağı, minimum əyilmə radiusu, sürtünmə və texniki xidmət üçün uzunluq ehtiyatı real prototip üzərində yoxlanmalıdır.
RailFIX və əvvəlcədən yığılmış DIN relsi yanaşması
RailFIX montaj adapterləri əvvəlcədən yığılmış DIN relslərinin sonradan montaj panelinə yerləşdirilməsi üçün təklif olunur. Phoenix Contact-ın rəsmi səhifəsindəki proses montaj panelinin hazırlanması, adapterlərin yerləşdirilməsi, relsin yönləndirici və kilidləmə nöqtələrinə oturdulması və son bərkitmə addımlarını əhatə edir. Bu yanaşma elektrik şkafının istehsal prosesində rels üzərində montajı ayrıca iş stansiyasına keçirə bilər. Lakin panelin deşik sxemi, M5 birləşmələri, icazə verilən yük və montaj addımları aktual tətbiq qeydinə uyğun icra edilməlidir.
Əvvəlcədən yığılmış relsdən istifadə edildikdə mexaniki yoxlama yalnız relsin yerinə oturması ilə bitmir. Klemmaların və ağır cihazların paylanması, daşınma yükləri, kabel quraşdırıldıqdan sonrakı dartı qüvvəsi və mühafizə birləşməsinin fasiləsizliyi yoxlanmalıdır. İstehsal hüceyrəsi ilə elektrik şkafının montaj sahəsi arasında daşınan rels yığımları üçün qablaşdırma və etiketlərin qorunması planlaşdırılmalıdır. Markalama materialının cızılması və ya klemma sırasının yerindən sürüşməsi, rəqəmsal məhsul ağacı düzgün olsa belə, sahədə səhvə çevrilə bilər.
Başdan sona elektrik şkafı istehsalı prosesi
- Məlumatları təmizləyin: ECAD layihəsindəki cihaz, klemma, məftil, kabel və müəssisə identifikatorlarının unikallığını yoxlayın; çapa yalnız təsdiqlənmiş reviziyanı göndərin.
- Markalama tapşırıqlarını ayırın: Klemma, keçirici, avadanlıq və müəssisə etiketləri üçün mühit, ölçü, montaj və oxunaqlılıq tələblərini ayrıca qeydə alın.
- Printer/material uyğunluğunu müəyyənləşdirin: Termotransfer, UV LED və ya lazer texnologiyasını seçilmiş kartın, rulonun, qılıfın və ya lövhənin rəsmi uyğunluq məlumatları əsasında yoxlayın.
- Keçiricinin hazırlanması üzrə texnoloji resepti müəyyənləşdirin: Hər kabel üçün kəsmə uzunluğunu, izolyasiya soyma uzunluğunu, ucluq gilizini və ya kontaktı, presləmə həndəsəsini və istifadə olunacaq alətin kodunu göstərin.
- İlk nümunəni yoxlayın: Seriyalı istehsaldan əvvəl damarların zədələnməsini, izolyasiyası soyulmuş keçirici hissənin uzunluğunu, sıxma formasını, etiket məzmununu və barkodun oxunaqlılığını yoxlayıb təsdiqləyin.
- Montaj infrastrukturunu hazırlayın: DIN relsinin, adapterin, dayandırıcının, neytral şinin, kabel kanalının və qapaq keçidinin ölçülərini montaj panelinin çertyoju ilə müqayisə edin.
- Kabelləmə və sıxma momentinin qeydiyyatını aparın: Məhsulun təlimatında göstərilən birləşdirmə üsulunu tətbiq edin; tələb olunan nöqtələrdə kalibrlənmiş moment alətindən və izlənə bilən nəzarətdən istifadə edin.
- Faktiki icra vəziyyətinə uyğun reviziya hazırlayın: İstehsal zamanı dəyişdirilmiş etiketləri, kabel uzunluqlarını və ya montaj komponentlərini rəqəmsal layihəyə daxil edin və texniki xidmət siyahısını yeniləyin.
Qiymət təklifi üçün tələb olunan məlumatlar
- İllik idarəetmə şkafı sayı, hər layihə üzrə etiket sayı, partiya ölçüsü və gözlənilən məhsul müxtəlifliyi
- Klemens, keçirici/kabel, avadanlıq və qurğu etiketləri üçün ölçü, material, rəng və montaj üsulu
- Daxili/xarici mühit, UV, temperatur, yağ, kimyəvi maddələr, rütubət, aşınma və tələb olunan istismar müddəti
- Mərkəzləşdirilmiş, mobil və ya avtomatik çap ehtiyacı; mövcud məlumat mənbələri və proqram təminatı inteqrasiyası
- Emal ediləcək keçiricilərin tipi, en kəsiyi diapazonu, xarici diametri, izolyasiyası və istifadə ediləcək ucluq/kontakt ailəsi
- Kəsmə, izolyasiyanın soyulması, sıxma, vintlərin bərkidilməsi və sınaq mərhələlərində keyfiyyət meyarları və növbə üzrə istehsal həcmi
- DIN relsinin profili, hündürlüyü, materialı, deşik düzülüşü, uzunluğu və üzərindəki komponentlərin ümumi yükü
- Kabel kanalı, qapaq keçidi, ekran bağlantısı, neytral şin və servis interfeysi tələbləri
- Tələb olunan texniki məlumat vərəqləri, uyğunluq sənədləri, proqram təminatının versiyası və operator təliminin əhatə dairəsi
Bu məlumatlar hazırlandıqda Phoenix Contact markalama, əl alətləri və montaj məhsulları ayrı-ayrı aksesuarlar kimi deyil, izlənə bilən istehsal sistemi kimi qiymətləndirilə bilər. Oskon mövcud idarəetmə şkafının quruluşunu və istehsal həcmini araşdıraraq printer/material uyğunluğunu, keçirici hazırlama alətlərini və montaj infrastrukturunu eyni qiymət təklifi siyahısında uyğunlaşdıra bilər. Dəqiq sifariş nömrələri, sərf materialları və aksesuarlar qiymət təklifinin verildiyi tarixdə istehsalçının aktual məlumatları əsasında təsdiqlənməlidir.
