Sensor və aktuator kabelləşməsi avtomatlaşdırma sistemindəki çoxsaylı kiçik bağlantıları təkrarlana bilən standarta çevirir. Fotosel, yaxınlıq sensoru, təzyiq açarı, klapan və ya paylanmış I/O nöqtəsi üçün qütb sayı, kodlaşdırma, kabelin keyfiyyəti və ya çıxış istiqaməti səhv seçildikdə problem çox vaxt istismara vermə zamanı üzə çıxır. Phoenix Contact-ın sensor/aktuator kabelləri və konnektor portfeli başda M8 və M12 olmaqla müxtəlif ölçülərdə əvvəlcədən yığılmış kabelləri, açıq uclu bağlantıları, ikitərəfli kabelləri, sahədə quraşdırılan konnektorları, paylayıcıları və sürətli kilidlənən M12 push-pull həllərini əhatə edir.
Bu bələdçi məhsulları yalnız konnektorun diametrinə görə sıralamır. Düzgün seçim üçün cihazın bağlantı sxemi, erkək və ya dişi interfeys, qütb sayı, kodlaşdırma, düz və ya bucaqlı gövdə, kabel uzunluğu, ekran ehtiyacı, sabit və ya hərəkətli istifadə, yağ və kimyəvi maddələrin təsiri, temperatur, vibrasiya və hədəf mühafizə dərəcəsi birlikdə qiymətləndirilir. Eyni xarici görünüşə malik iki M12 bağlantısının kodlaşdırması və ya pinlərinin funksiyaları fərqli ola bilər. Fiziki olaraq uyğunlaşan iki uc da elektrik baxımından düzgün siqnal paylanmasına zəmanət vermir; dəqiq məhsul kodu və hər iki cihazın pin cədvəlləri müqayisə edilməlidir.
Sensor/aktuator xəttini başdan sona müəyyənləşdirin
Bağlantı nöqtəsinin seçimi sahədəki cihazdan başlayır, lakin orada bitmir. Sensorun M8 və ya M12 yuvası, yerli paylayıcının və ya I/O blokunun portu, kabelin iki ucu və idarəetmə şkafındakı sonlandırma eyni xətt kartında göstərilməlidir. Bir ucu açıq kabel cihaz tərəfində zavodda quraşdırılmış hermetik konnektor təmin edir, digər ucun isə klemens və ya I/O tərəfində layihə qaydalarına uyğun sonlandırılmasına imkan verir. Hər iki ucu konnektorlu kabel isə iki hazır port arasında sökülə bilən, müəyyən edilmiş bağlantı yaradır. Paylayıcı istifadə edildikdə ümumi cərəyan, hər portun yükü və əsas kabelin cərəyan daşıma qabiliyyəti də hesablanır.
Phoenix Contact məhsul səhifəsində siqnal və güc kabelləri standart maşın tətbiqlərindən robotlara və kabel daşıyıcı zəncirlərə, açıq mühitdən qida və dəmir yolu tələblərinə qədər müxtəlif istifadə sahələri üçün fərqli kabel keyfiyyətləri ilə təqdim olunur. Bu geniş əhatə istənilən M8 və ya M12 kabelinin hər mühitdə istifadə edilə biləcəyi demək deyil. Kabel materialı, ekran quruluşu, təsdiqlər, əyilmə və burulma göstəriciləri seçilmiş variantdan asılı olaraq dəyişir. Robot tətbiqi üçün kataloqdakı “robotlar və kabel daşıyıcı zəncirlər üçün” ifadəsinin məhsulun texniki səhifəsində həqiqətən yer alması və faktiki hərəkət profilinin göstərilən hədlər daxilində qalması lazımdır.
M8 və M12 seçimində diametr yeganə meyar deyil
M8 dar bağlantı sahələrinə malik sensorlarda və kompakt maşın nöqtələrində tez-tez istifadə olunan interfeysdir. M12 isə sensor/aktuator siqnalları, güc və sənaye məlumatları üçün müxtəlif kodlaşdırmalarla geniş tətbiq sahəsinə malikdir. A kodlaşdırması tipik sensor/aktuator bağlantılarında istifadə olunduğu halda, digər kodlaşdırmalar fərqli məlumat və ya güc funksiyaları üçün nəzərdə tutula bilər. Buna görə layihədə “M12 kabeli” yazmaq kifayət qədər texniki təsvir deyil. Kodlaşdırma, qütb sayı, erkək/dişi quruluş, kontakt tərəfi, ekranlama, düz/bucaqlı gövdə və kilidləmə sistemi eyni sətirdə göstərilməlidir.
Qütb sayı artdıqca eyni konnektor gövdəsində ötürülən siqnalların sayı arta bilər, lakin nominal gərginlik və cərəyan hədləri də dəyişə bilər. Bir sensor üçün üç və ya dörd qütblü bağlantı kifayət etdiyi halda, başqa cihaz daha çox kontakt tələb edə bilər. Phoenix Contact siqnal və güc kabeli portfelində M8-dən M40-a, eləcə də 1/2 düym və 7/8 düym bağlantılara qədər seçimlər təqdim edir; sensor/aktuator tətbiqində ən geniş yayılmış interfeysi seçmək əvəzinə cihazın standartı əsas götürülür. Adapter və ya keçid kabeli istifadə edildikdə hər iki tərəfdəki pin funksiyaları çertyoj üzərində aydın şəkildə uyğunlaşdırılır.
Düz, bucaqlı, açıq uclu və ikitərəfli kabellər
Düz gövdəli konnektor kabeli cihazın oxu istiqamətində çıxarır; bucaqlı gövdə isə dar maşın səthində kabel marşrutunu yana yönəldə bilər. Bucaqlı tipin həmişə daha az yer tutduğu güman edilməməlidir. Kilidləmə hissəsinə əl və ya alətlə çıxış, kabelin təbii əyilmə istiqaməti, yaxınlıqdakı sensorlar və qoruyucu metal lövhələr üçölçülü yerləşdirmədə yoxlanılmalıdır. Kabeli konnektor çıxışından dərhal sonra kəskin əymək icazə verilən minimum əyilmə radiusunu poza bilər. Hərəkətli oxda bucaqlı konnektorun istiqaməti burulma yaratmamalıdır.
Açıq uclu kabeldə damar rəngləri yalnız köməkçi identifikasiya vasitəsidir; dəqiq pin funksiyaları aktual məhsul çertyojundan və cihaz sxemindən götürülür. Şkaf girişindəki kabel kipgəci, dartılmadan mühafizə və ekranın sonlandırılması konnektorun mühafizə dərəcəsindən asılı olmayaraq layihələndirilir. İkitərəfli kabeldə isə hər iki ucun erkək-dişi istiqaməti və düz-bucaqlı kombinasiyası texniki xidmət üçün yanaşma imkanına görə seçilir. Hazır kabel quraşdırma müddətini və bağlantının təkrarlana bilməsini artıra bilər, lakin lazım olduğundan uzun kabeli halqa şəklində yığmaq hərəkətli zonada yeni mexaniki risk yaradır. Uzunluq faktiki marşrut, texniki xidmət ehtiyatı və hərəkət gedişi ölçülərək müəyyən edilməlidir.
PVC, PUR, ekran və hərəkət profili
PVC kabellər bir çox sabit standart tətbiqdə uyğun seçim ola bilər; PUR kabellər isə məhsul variantından asılı olaraq hərəkət, aşınma, yağ və kimyəvi təsirlər baxımından fərqli göstəricilər təmin edə bilər. Lakin materialın adını təkbaşına davamlılıq sertifikatı kimi qəbul etmək düzgün deyil. Halogensiz quruluş, alova münasibət, yağa davamlılıq, UV, hidroliz, mikroorqanizmlərə davamlılıq və temperatur diapazonu konkret kabel tipinin texniki məlumatlarından yoxlanılır. Kabel daşıyıcısında istifadə ediləcək məhsul üçün minimum dinamik əyilmə radiusu, icazə verilən təcil və sürət, dövr sayı və varsa burulma həddi layihədəki hərəkətlə müqayisə edilir.
Ekranlı kabel elektromaqnit mühitinin və ötürülən siqnalın tələb etdiyi yerlərdə seçilir. Ekranın yalnız kabelin daxilində olması kifayət deyil; konnektor boyunca fasiləsiz və aşağı impedanslı ekran bağlantısı, şkaf girişində düzgün sonlandırma və sistemin torpaqlama konsepsiyası lazımdır. Phoenix Contact-ın Advanced Shielding Technology ifadəsi müəyyən ekranlı məhsul variantları üçün istifadə olunur və çətin şəraitdə etibarlı ekran bağlantısına yönəlir. Bu xüsusiyyətin bütün sensor kabellərində olduğu güman edilməməlidir; məhsul kodunun ekranlı varianta aid olması və qarşı cihazın ekran kontakt quruluşu birlikdə təsdiqlənməlidir.
Konkret məhsul nümunəsi necə oxunmalıdır?

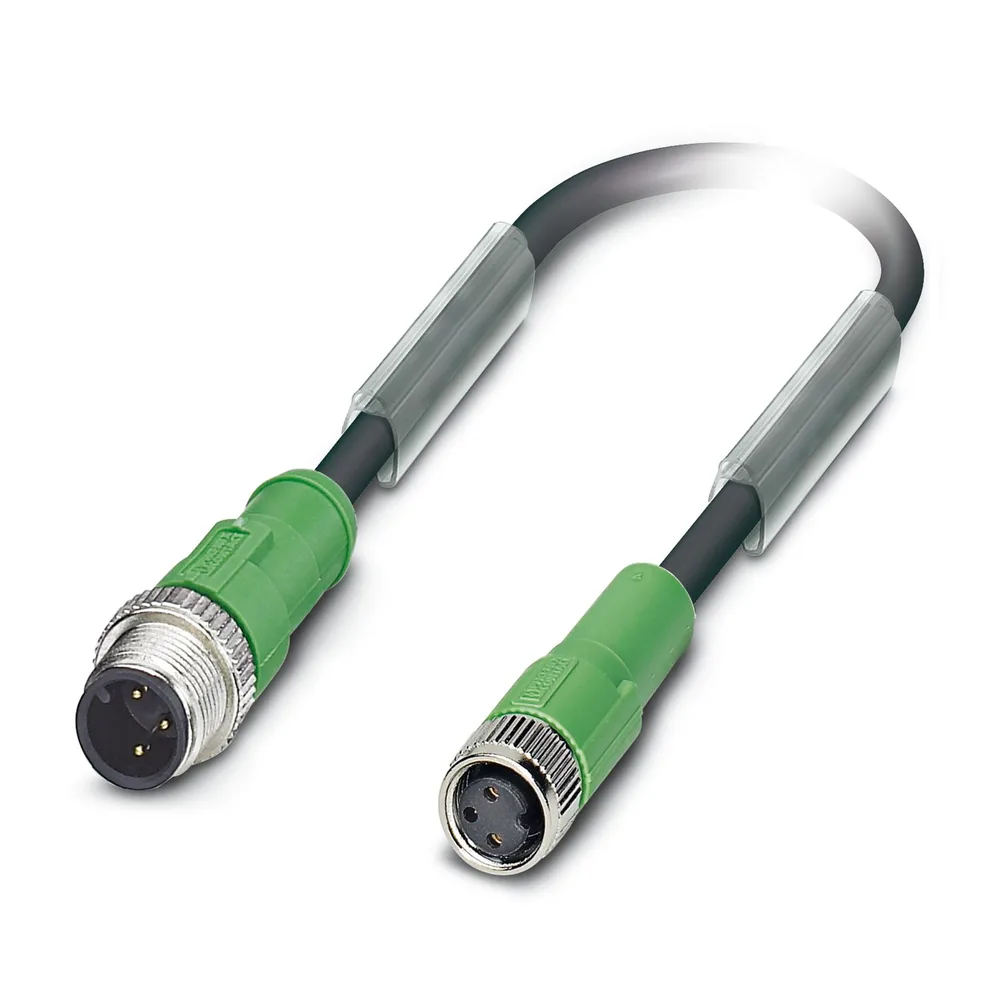

Phoenix Contact-ın SAC-3P-M12MS/5,0-170/M8FS məhsul səhifəsi seçim məntiqini göstərmək üçün faydalı nümunədir. Bu konkret məhsul 3 qütblü, 5 m uzunluğunda, düz M12 erkək fişdən düz M8 dişi yuvaya keçən, A kodlu və halogensiz PUR kabelli sensor/aktuator bağlantısı kimi təsvir edilir. Səhifədə nominal 48 V AC və ya 60 V DC və 4 A; M12 tərəfi üçün 0,4 Nm, M8 tərəfi üçün 0,2 Nm sıxma momenti göstərilir. Bu dəyərlər bütün SAC, M8 və ya M12 portfelinə deyil, yalnız müvafiq koda və sənəd redaksiyasına aiddir.
Eyni texniki səhifədə məhsul üçün IP65, IP67 və IP68 mühafizə dərəcələri; IEC 61076-2-101 M12 və IEC 61076-2-104 M8 interfeys standartları, -25 °C ilə +90 °C arasında konnektorun iş temperaturu və ən azı 100 taxma-çıxarma dövrü kimi məlumatlar mövcuddur. Kabel bölməsində sabit quraşdırma üçün 18 mm, hərəkətli quraşdırma üçün 36 mm minimum əyilmə radiusu və burulma şərtlərinə dair ayrıca dəyərlər verilir. Bunlar məhsul kodunun yalnız “5 metr PUR kabeli” kimi təsvir edilməsinin nə qədər natamam olduğunu göstərir. Mühafizə dərəcəsi uyğun qarşı hissə ilə düzgün birləşdirilmiş və istehsalçının təlimatına uyğun sıxılmış bağlantı əsasında qiymətləndirilməlidir.
M12 push-pull: yivli M12 ilə eyni deyil

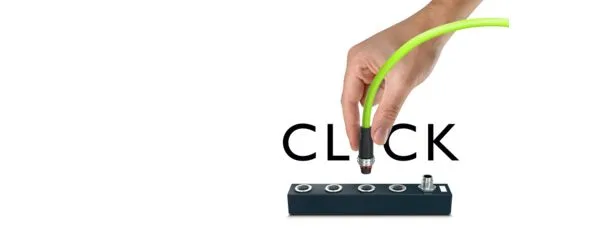

Phoenix Contact M12 push-pull sistemi dar sahələrdə və yüksək kabelləşmə sıxlığında alətsiz sürətli kilidləmə üçün hazırlanmışdır. Portfeldə cihaz konnektorları, əvvəlcədən yığılmış kabellər, sahədə quraşdırılan konnektorlar, IP67 I/O cihazları və IP67 qida mənbələri mövcuddur. Daxildən və xaricdən kilidlənən versiyalar müxtəlif mexaniki ssenarilərə uyğundur. M12 Duo konturu müəyyən cihaz portlarında yivli M12 və push-pull bağlantı çevikliyi təmin edir; bu uyğunluq bütün standart M12 portlarına şamil edilməməlidir. Qarşı portun IEC 61076-2-010 quruluşuna və seçilmiş kilidləmə formasına uyğunluğu dəqiq yoxlanılmalıdır.
Phoenix Contact-ın rəsmi səhifəsi push-pull bağlantısının ənənəvi yivli bağlantı ilə müqayisədə quraşdırma müddətini 80 faizə qədər azalda bildiyini bildirir. Bu dəyər tətbiqdən, çıxış imkanından və iş axınından asılı olan “qədər” ifadəsidir; hər layihədə sabit qənaət kimi istifadə edilməməlidir. Səkkiz qütblü A kodlu, əvvəlcədən yığılmış siqnal kabellərində erkək-dişi, düz-bucaqlı, ekranlı-ekransız seçimlər və IP65/IP67 mühafizə dərəcələri göstərilir. Advanced Shielding Technology ekranlı variantlara aiddir. Quraşdırma sürəti qədər səhv port seçiminin qarşısını alan kodlaşdırma, tam kilidlənmənin vizual-fiziki yoxlanılması və texniki xidmət proseduru da vacibdir.
Sahədə quraşdırılan konnektor nə zaman seçilir?
Əvvəlcədən yığılmış kabellər zavodda hazırlanmış konnektor-kabel keçidi və müəyyən edilmiş uzunluq üstünlüyü təqdim edir. Sahədə quraşdırılan konnektorlar isə kabel uzunluğunun quraşdırma zamanı dəqiqləşdiyi, mövcud kabelin sonlandırıldığı və ya təmir tələb olunan nöqtələrdə çeviklik təmin edir. Phoenix Contact-ın push-pull portfelində Push-Lock bağlantılı, yığılmamış variantlar alətsiz sahə kabelləşməsi üçün nəzərdə tutulur. Bununla belə, qəbul edilən kabel xarici diametri, keçiricinin en kəsiyi, ekran quruluşu, izolyasiyanın soyulma uzunluğu və bağlantı texnologiyası konkret məhsul kodundan asılıdır.
Sahədə quraşdırma zamanı sızdırmazlıq və sıxma hissələrinin ardıcıllığı, kabel örtüyünün hazırlanması, ekranın kontakt səthi və keçiricilərin tam oturması istehsalçının təlimatına uyğun yerinə yetirilir. İstənilən kabellə mexaniki olaraq bağlana bilən konnektorun hədəf IP dərəcəsini təmin etdiyi güman edilə bilməz. Kabelin xarici diametri sızdırmazlıq diapazonuna uyğun olmalı, örtük dairəvi və zədəsiz olmalı, dartı yükü kontaktlara ötürülməməlidir. İstismara vermədən əvvəl pinlərarası elektrik bütövlüyü, qısaqapanma, ekranın elektrik bütövlüyü, qütblülük və funksional sınaqlar aparılmalı; sahədə quraşdırma qeydə alınmalıdır.
| Seçim mövzusu | Əsas seçimlər | Yoxlama məqamı |
|---|---|---|
| İnterfeys | M8, M12 və digər dairəvi ölçülər | Qarşı portun standartı, kodlaşdırma, qütb sayı və erkək-dişi quruluş |
| Gövdə və uc konfiqurasiyası | Düz, bucaqlı, açıq uclu və ya ikitərəfli | Quraşdırma sahəsi, texniki xidmət üçün çıxış, pin uyğunluğu və faktiki kabel marşrutu |
| Kabel quruluşu | PVC, PUR; ekranlı və ya ekransız variantlar | Hərəkət, temperatur, yağ-kimyəvi təsir, EMC və tələb olunan təsdiqlər |
| Kilidləmə | Yivli M8/M12 və ya M12 push-pull | Uyğun port konturu, müvafiq IEC standartı və düzgün quraşdırma proseduru |
| Quraşdırma forması | Əvvəlcədən yığılmış kabel və ya sahədə quraşdırılan konnektor | Kabelin xarici diametri, keçiricinin en kəsiyi, ekranın sonlandırılması və sınaq planı |
| Ətraf mühit təsirlərindən mühafizə | Məhsul koduna görə IP dərəcələri | Bağlantının uyğun qarşı hissə ilə birləşdirilməsi, tam kilidlənməsi/sıxılması və uyğun kabellə quraşdırılması |
Təklif və sahə baxışı üçün yoxlama siyahısı
- Cihaz bağlantısını qeydə alın: İstehsalçının çertyojundakı port ölçüsünü, kodlaşdırmanı, qütb sayını, erkək-dişi quruluşu və pin funksiyalarını qeyd edin.
- Ucları ayrıca müəyyənləşdirin: Hər iki ucdakı düz və ya bucaqlı gövdəni, yivli və ya push-pull kilidi və lazım gələrsə açıq ucun sonlandırılmasını göstərin.
- Elektrik göstəricilərini yoxlayın: Gərginliyi, fasiləsiz və pik cərəyanı, ekran tələbini və xəttin ən aşağı nominal göstəriciyə malik komponentini yoxlayın.
- Hərəkəti ölçün: Sabit tətbiqi, kabel daşıyıcı zəncirdə hərəkəti, robotik burulmanı və ya fasiləli hərəkəti gediş, sürət, təcil və gözlənilən dövr sayı ilə müəyyənləşdirin.
- Mühiti qeyd edin: Temperaturu, yağı, kimyəvi maddələri, UV-ni, yumanı, vibrasiyanı, zərbəni və sektor üzrə təsdiqləri konkret məhsul seçimi üçün ilkin məlumat kimi daxil edin.
- Uzunluğu faktiki marşrut əsasında müəyyənləşdirin: Konnektor çıxışındakı əyilmə radiusunu və texniki xidmət ehtiyatını qoruyun, nəzarətsiz kabel halqalarından çəkinin.
- Mühafizə zəncirini tamamlayın: İstifadə olunmayan portları uyğun qapaqla qoruyun; konnektoru, qarşı portu, kabeli və şkaf girişini birlikdə qiymətləndirin.
- Sınaq və etiketləmə planı hazırlayın: Pinlərin elektrik bütövlüyü, qütblülük, qısaqapanma, ekran, mexaniki kilid və funksional sınaqları bağlantı etiketi ilə birlikdə qeydə alın.
Oskon, Phoenix Contact sensor/aktuator kabellərini yalnız kataloqdakı oxşar məhsul şəkillərinə əsasən deyil, maşının I/O siyahısı və mexaniki yerləşmə planı əsasında uyğunlaşdırır. Düzgün konnektor cihazın portuna, siqnalın funksiyasına, kabel marşrutuna, hərəkət profilinə və texniki xidmət yanaşmasına eyni vaxtda uyğun gələn məhsuldur. Yekun sifariş kodu Phoenix Contact-ın aktual məhsul səhifəsi, texniki çertyoju, montaj təlimatı, sertifikatın əhatə dairəsi və qoşulacaq cihazın sənədləri əsasında dəqiqləşdirilməlidir.
