Bihl+Wiedemann AS-Interface kontrollerləri, şəbəkə keçidləri və modulları: seçim təlimatı

AS-Interface kontrollerləri, şəbəkə keçidləri və modulları sensor və icra mexanizmləri səviyyəsindəki çoxsaylı siqnalları nizamlı, diaqnostika edilə bilən və genişləndirilə bilən arxitektura vasitəsilə yuxarı idarəetmə sisteminə ötürmək üçün birlikdə işləyir. Düzgün seçim yalnız port sayını uyğunlaşdırmaqdan ibarət deyil. İstifadə olunan yuxarı şəbəkə, ASi nəsli, tsikl müddəti, proses verilənlərinin həcmi, standart və ya təhlükəsiz siqnalların əhatə dairəsi, köməkçi qidalanma, idarəetmə şkafının mühiti və texniki xidmət yanaşması eyni layihədə nəzərə alınmalıdır. Bu təlimat Bihl+Wiedemann məhsul portfelini kataloq siyahısı kimi deyil, qərarvermə ardıcıllığı əsasında izah edir.

ASi arxitekturasında şəbəkə keçidinin, masterin və modulun vəzifəsi

AS-Interface ilkin avtomatlaşdırma səviyyəsindəki cihazları yuxarı idarəetmə sisteminə qoşur. Sahədəki sensorlar və icra mexanizmləri birbaşa ASi interfeysinə malik ola və ya rəqəmsal, analoq yaxud IO-Link modulları vasitəsilə şəbəkəyə qoşula bilər. ASi master tsiklik verilənlər mübadiləsini idarə edir; şəbəkə keçidi isə bu verilənləri PLC-nin istifadə etdiyi sənaye rabitə sisteminə ötürür. Bir çox Bihl+Wiedemann cihazında master və şəbəkə keçidi funksiyaları eyni korpusda yerləşir. Buna görə təklif sətrində yalnız “şəbəkə keçidi” yazılması neçə ASi dövrəsinin və hansı master nəslinin təmin edildiyini izah etmək üçün kifayət deyil.

Modul fiziki sahə siqnalının ASi şəbəkəsinə daxil olduğu və ya şəbəkədən çıxdığı nöqtədir. Giriş və çıxış sayı qədər siqnal növü, qoşulma üsulu, qidalanma mənbəyi və mühafizə dərəcəsi də vacibdir. Şkaf daxilindəki push-in klemmalı IP20 modul ilə maşın üzərindəki M12 birləşdiricili IP67 modul eyni verilənlər funksiyasını yerinə yetirə bilsə də, quraşdırma, kabel və ətraf mühit şəraiti baxımından bir-birinin birbaşa alternativi deyil. “Kontroller” ifadəsi də diqqətlə işlədilməlidir: bəzi şəbəkə keçidlərində opsional C proqramlaşdırması ilə mini PLC funksiyaları mövcud ola bilər, lakin bu xüsusiyyət cihazı avtomatik olaraq maşının əsas PLC-si və ya təhlükəsizlik PLC-si etmir.

ASi-3 və ASi-5 eyni layihədə necə qiymətləndirilir?

Bihl+Wiedemann-ın aktual məhsul səhifələri müasir şəbəkə keçidlərinin və bir çox modulun ASi-3 və ASi-5 istifadəsini dəstəklədiyini göstərir. ASi-5 daha böyük proses verilənləri həcmi, qısa tsikl və IO-Link kimi ağıllı cihazların inteqrasiyası üçün hazırlanmışdır. İstehsalçının ASi-5 üzrə ümumi səhifəsində uyğun profil istifadə edildikdə 384 giriş və 384 çıxış biti üçün 1,27 ms tsikl və hər qovşaq üçün 32 bayta qədər proses verilənləri kimi sistem səviyyəli imkanlar izah olunur. Bu göstəricilərin hər modulda öz-özünə təmin olunduğu düşünülməməlidir; master, seçilmiş profil, qovşaq sayı və məhsulun verilənlər həcmi birlikdə yoxlanmalıdır.

Sadə açma/bağlama siqnallarının olduğu mövcud ASi-3 hissələrinin yalnız yeni nəsil məhsul istifadə ediləcəyi üçün lüzumsuz yerə yenilənməsi tələb olunmur. Yüksək verilənlər həcmli yeni tapşırıqlar ASi-5 ilə əlavə edilə, mövcud və yeni nəsil modullar uyğun şəbəkə keçidi vasitəsilə eyni avtomatlaşdırma yanaşması çərçivəsində idarə oluna bilər. Bununla belə, ünvan tutumu, tsikl hesablaması və diaqnostikanın davranışı nəslə görə dəyişir. İcra sənədləri siyahısında hər qovşağın ASi profili və ünvan növü aydın yazılmalı; “ASi ilə uyğun” ifadəsi təkbaşına qəbul meyarı sayılmamalıdır.

Düzgün məhsul ailəsinə aparan seçim ardıcıllığı

1. PLC-ni və yuxarı şəbəkəni qeydə alın: Kontrollerin markasından asılı olmayaraq protokolu, cihazın rolunu, təhlükəsizlik rabitəsini və tələb olunan cihaz təsvir faylını müəyyənləşdirin.
2. ASi dövrələrini bölün: Maşının həndəsəsinə, qovşaq sıxlığına, enerji büdcəsinə, dayandırma zonalarına və texniki xidmət sərhədlərinə əsasən tək və ya ikili dövrə barədə qərar verin.
3. Verilənlərin inventarını hazırlayın: Standart və təhlükəsiz rəqəmsal I/O-nu, analoq qiymətləri, IO-Link proses verilənlərini, parametr və diaqnostika baytlarını ayrı-ayrılıqda sayın.
4. Fiziki mühiti seçin: Şkafdaxili IP20, sahə tipli IP67, M8/M12, profilli kabel, açıq uc və ya push-in klemma tələbini müəyyənləşdirin.
5. Enerjini hesablayın: ASi xəttini və AUX qidalanmasını sensor, icra mexanizmi, işəsalma cərəyanı, temperaturdan asılı cərəyan azaldılması və kabeldə gərginlik düşümü ilə birlikdə qiymətləndirin.
6. Diaqnostikanı və həyat dövrünü sənədləşdirin: Veb-çıxışı, PLC xəbərdarlıqlarını, konfiqurasiya ehtiyat nüsxəsini, mikroproqramı, sertifikat və ehtiyat məhsul idarəetməsini layihənin əhatə dairəsinə daxil edin.

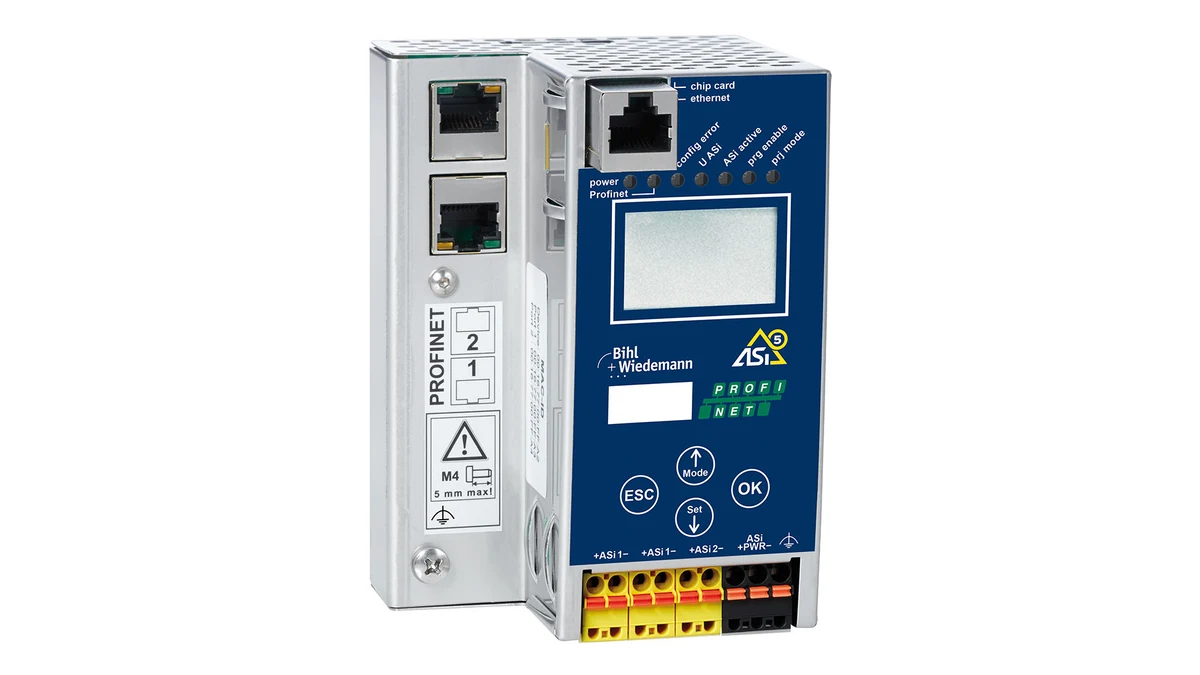

BWU3852: iki dövrəli PROFINET şəbəkə keçidi nümunəsi

BWU3852, aktual rəsmi məhsul qeydində iki ASi-5/ASi-3 masteri olan paslanmayan polad korpuslu PROFINET şəbəkə keçidi kimi təqdim olunur. 29 iyul 2026 tarixli texniki məlumat vərəqində iki ASi şəbəkəsi, PROFINET və OPC UA interfeysləri, Ethernet üzərindən diaqnostika, daxili verilən ayırıcı və hər ASi dövrəsi üçün maksimum 4 A göstərilir. Tək qida mənbəyi ilə iki dövrəni qidalandırmaq imkanı məhsulun mühüm arxitektura seçimlərindən biridir; buna baxmayaraq, mənbənin tutumu, keçiricinin en kəsiyi, mühafizə sxemi və hər dövrədəki faktiki yük ayrıca hesablanmalıdır.

Cihazın PROFINET tərəfində iki RJ45 portlu inteqrasiya edilmiş kommutator, 10/100 Mbit/s rabitə, PROFINET IO Device funksiyası və MRP dəstəyi mövcuddur. IT tərəfində OPC UA serveri, veb-server və REST API sadalanır. Bunlar verilənlərə əlçatanlığı təmin edir; lakin istifadəçi səlahiyyətləri, sertifikatların idarə olunması, şəbəkələrin ayrılması və uzaqdan giriş siyasəti ayrıca layihələndirilməlidir. İnterfeysin mövcud olması MES və ya bulud inteqrasiyasının təhlükəsiz və hazır olduğu demək deyil.

Şəbəkə keçidinin texniki məlumat vərəqində ASi-5 üçün 384 giriş və 384 çıxış bitində sabit 1,27 ms tsikl göstərilir; ASi-3 tsikli isə qovşaq sayından asılı düsturla verilir. LCD vasitəsilə ünvan və xəta mətni göstərilə bilər, təkrarlanan ünvanların aşkarlanması, torpağa qapanma və maneələrin monitorinqi funksiyaları mövcuddur. Bu diaqnostika vasitələri quraşdırma xətasının tapılmasını asanlaşdırır, lakin düzgün kabelləmə və ölçməni əvəz etmir. Cihaz IP20 mühafizə dərəcəsinə malikdir, DIN relsinə quraşdırılır və kondensasiya olmadan −25 ilə +55 °C iş temperaturu diapazonu göstərilir. Sahə tipli korpus kimi istifadə edilməməli; şkafdakı temperatur və hava axını yük altında yoxlanmalıdır.

Opsional C proqramlaşdırması şəbəkə keçidində mini PLC tapşırıqlarını icra etməyə imkan verir. Bu xüsusiyyət kiçik həcmli ilkin emal, yerli məntiq və ya verilənlərin təşkili üçün nəzərdən keçirilə bilər. Maşının əsas əməliyyat ardıcıllığını buraya köçürməzdən əvvəl resurs hədləri, xəta vəziyyətində davranış, proqram təminatına sahiblik və texniki xidmət komandasının alətləri qiymətləndirilməlidir. Funksional təhlükəsizlik tələb olunursa, standart BWU3852 əvəzinə uyğun təhlükəsizlik monitorlu və ya təhlükəsiz yuxarı şəbəkəli variant seçilməli və bütün təhlükəsizlik funksiyası müstəqil şəkildə yoxlanmalıdır.

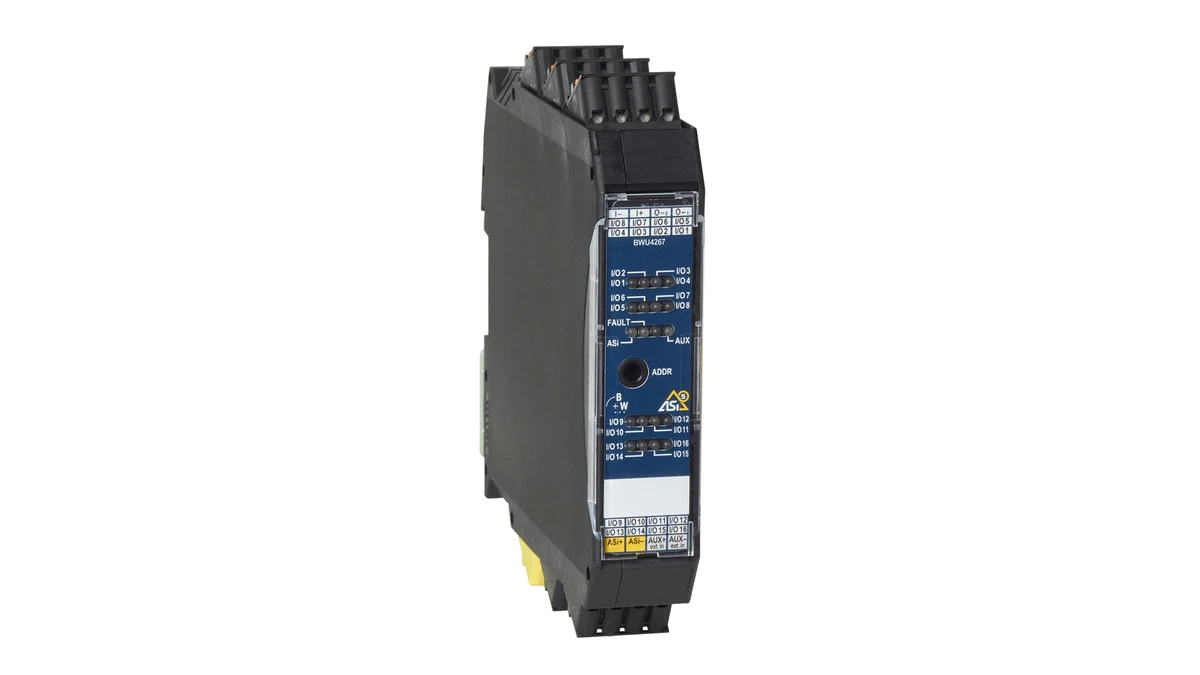

BWU4267: şkafda çevik rəqəmsal I/O sıxlığı

BWU4267, push-in klemmalı, IP20 mühafizə dərəcəli, özünü konfiqurasiya edən ASi-5 I/O moduludur. Məhsul ailəsi bağlantıların sensor və icra mexanizmi funksiyalarına müxtəlif kombinasiyalarda təyin edilməsinə; istənildikdə proqram təminatı vasitəsilə sabit giriş/çıxış düzülüşünün müəyyənləşdirilməsinə imkan verir. Rəsmi texniki məlumat vərəqində konfiqurasiyadan asılı olaraq 16-ya qədər rəqəmsal giriş və 16-ya qədər elektron rəqəmsal çıxış, bir ASi-5 ünvanı və iki bayt ASi proses veriləni göstərilir. Buradakı “16 giriş və 16 çıxış” ifadəsi bütün kanalların eyni vaxtda iki funksiyanı yerinə yetirdiyi demək deyil; faktiki kanal bölgüsü seçilmiş konfiqurasiya ilə müəyyən olunur.

Sensorların və icra mexanizmlərinin qidalanması AUX vasitəsilə təmin edilir. Çıxış cərəyanının və ümumi sensor qidalanmasının ətraf mühit temperaturundan asılı hədləri var. Məsələn, texniki məlumat vərəqi hər çıxış və dördkanallı qruplar üçün ayrıca hədlər müəyyən edir; +55 °C-dən yuxarı istifadə üçün qonşu cihazla məsafə kimi şərtlər göstərir. Buna görə yalnız ümumi amper qiymətini müqayisə etmək kifayət deyil. Yüklərin kanal qrupları üzrə bölgüsü, eynivaxtlılıq və şkaf daxilindəki faktiki temperatur əsasında yoxlama aparılmalıdır.

Modulun 22,5 × 99 × 114 mm ölçüləri klemmalar nəzərə alınmadan dərc edilmişdir. Kabelin əyilmə payı və çıxarıla bilən klemmanın hərəkət sahəsi nəzərə alınmadan yalnız korpus ölçüsünə əsasən şkafın dərinliyini müəyyənləşdirmək səhv olar. LED-lər ASi, AUX, kanal vəziyyəti, qısaqapanma və həddindən artıq yük diaqnostikasını dəstəkləyir. Texniki xidmət təlimatında hər LED-in mənası, konfiqurasiya edilmiş kanal istiqaməti və PLC-dəki ünvanı birlikdə göstərilməlidir; əks halda özünü konfiqurasiya etmə çevikliyi sahədə qeyri-müəyyənliyə çevrilə bilər.

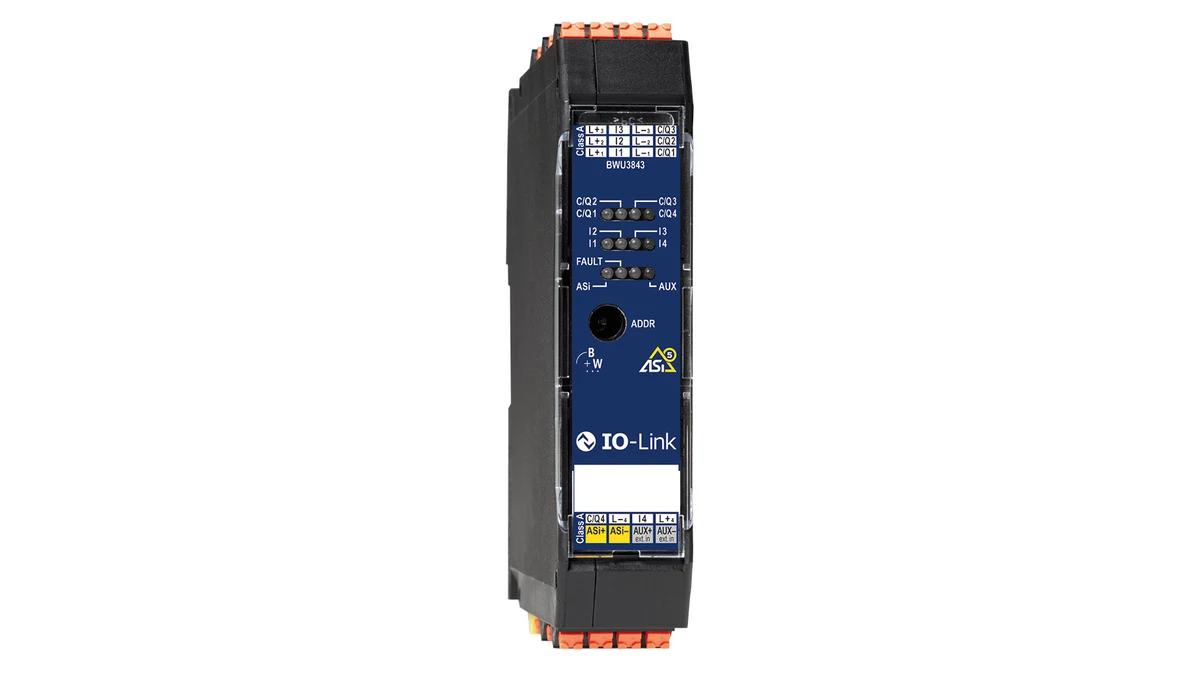

BWU3843: IO-Link verilənlərinin ASi-5 vasitəsilə ötürülməsi

BWU3843, IP20 korpusda dördportlu inteqrasiya edilmiş IO-Link master funksiyasını ASi-5-ə daşıyır. Rəsmi sənəddə portların A sinfi və ya B sinfi qoşulma tələblərinə uyğun konfiqurasiya edilə bilməsi, COM1/COM2/COM3 verilən ötürmə sürətləri, IO-Link 1.1 dəstəyi və hər port üçün 32 bayta qədər proses veriləni ilə bir bayt PQI imkanı sadalanır. Modulun ASi proses verilənlərinin həcmi 16 bayt olaraq göstərilir və texniki məlumat vərəqi bu ötürmə qabiliyyətinin seçilmiş ASi-5 profilindən asılı olduğunu xüsusi vurğulayır. IO-Link cihazının bütün parametr və diaqnostika verilənlərinin PLC-nin tsiklik verilənlər sahəsinə avtomatik yerləşəcəyi güman edilməməlidir.

AUX qidalanmasının nominal gərginliyi 24 V-dur. +40 °C-yə qədər hər port üçün 500 mA və cəmi 2 A qiymətləri göstərilir, daha yüksək temperaturlarda isə azaldılma tətbiq olunur. B sinifli cihazın əlavə icra mexanizmi qidalanması və qalvanik ayırma tələbi klemma təyinatları ilə birlikdə araşdırılmalıdır. Portun proqram təminatında B sinfi kimi seçilməsi təkbaşına yüksək cərəyanlı yük üçün kifayət qədər enerji təmin etmir. C/Q xəttinin IO-Link, rəqəmsal giriş və ya rəqəmsal çıxış kimi istifadəsi də cihaz parametrlərində və elektrik sxemində eyni şəkildə müəyyənləşdirilməlidir.

Modul ailəsini siqnalın funksiyasına uyğunlaşdırın

Ünvan, verilən profili və cihaz təsviri

ASi şəbəkəsi yaradılarkən ünvan cədvəli elektrik layihəsinin ayrılmaz hissəsi olmalıdır. Fiziki mövqe, cihaz etiketi, məhsul nömrəsi, ASi ünvanı, profil, şəbəkə keçidinin dövrəsi və PLC verilənlər sahəsi eyni sətirdə saxlanılır. İstismara vermə cihazı ilə ünvan təyin edilərkən təkrarlanan ünvanın yaranması şəbəkə keçidi tərəfindən aşkarlana bilsə də, xəta yaranmazdan əvvəl nəzarətli təyinetmə prosesi daha təhlükəsizdir. Ehtiyat modul strategiyasında ünvanı təyin edilməmiş cihazın avtomatik ünvanlaşdırma davranışı və əvvəlki konfiqurasiyanın necə köçürüləcəyi sınaqdan keçirilməlidir.

Yuxarı şəbəkə inteqrasiyasında istehsalçının aktual GSDML, EDS və ya müvafiq cihaz təsvir faylı istifadə edilməlidir. Fayl layihə arxivinə daxil edilməli, versiyası qeyd olunmalı və PLC mühəndislik proqramındakı modul ardıcıllığı ilə uyğun gəlməlidir. ASi-5 profili dəyişdirildikdə yalnız qovşaq tərəfi deyil, şəbəkə keçidinin aparat kataloqu və PLC verilənlərinin uyğunlaşdırılması da dəyişə bilər. Konfiqurasiya ekranındakı yaşıl vəziyyət fiziki çıxışın düzgün yükə qoşulduğunu və düzgün təhlükəsizlik davranışına malik olduğunu təkbaşına sübut etmir.

Enerji və kabel büdcəsi rabitədən ayrı deyil

ASi kabeli verilənlərlə yanaşı enerji daşısa da, hər yükün eyni xətdən qidalanması tələb olunmur. Sensorun qidalanması ASi və ya AUX-dan, icra mexanizminin qidalanması isə məhsul variantından asılı olaraq ayrıca köməkçi xətdən təmin edilə bilər. Ümumi cərəyanla yanaşı gərginlik düşümü, eyni vaxtda aktiv olan çıxışlar, ilkin qoşulma cərəyanı, ətraf mühitin temperaturu və qısaqapanmadan mühafizə də hesablanmalıdır. İki masterli şəbəkə keçidindəki iki dövrənin bir mənbədən qidalana bilməsi bu iki dövrənin elektrik riski və dayanma zonası baxımından mütləq birləşdirilməli olduğu demək deyil.

Passiv təhlükəsiz şəkildə kommutasiya olunan AUX istifadə edilirsə, seçilmiş modulun bu arxitekturaya uyğunluğu tam texniki məlumat vərəqindən yoxlanmalıdır. Eyni ailəyə aid iki qoşulma variantının nasazlıqların istisna edilməsi şərtləri fərqli ola bilər. Funksional təhlükəsizlik hesablamasında standart çıxışın enerjisini kəsmək təhlükəsiz çıxış əldə etməklə eyni mənanı daşımır; bütün enerji yolu, kontaktor və ya sürücü girişi, əks əlaqə və diaqnostik əhatə qiymətləndirilməlidir.

İstismara vermə və qəbul sınağı

1. Sənədlərin yoxlanması: Şəbəkə keçidinin və modulların tam məhsul nömrəsini, aktual texniki məlumat vərəqini, cihaz təsviri faylını və sertifikatlarını tutuşdurun.
2. Enerjisiz vəziyyətdə yoxlama: ASi/AUX qütblənməsini, ekranlama və torpaqlamanı, klemlərin sıxlığını, ünvan etiketini və şkafdakı ayırma qaydalarını yoxlayın.
3. Dövrələrin ayrı-ayrılıqda enerjiləndirilməsi: Yüksüz və yük altında gərginlikləri, şəbəkə keçidinin cərəyan ölçməsini və qısaqapanmadan mühafizənin davranışını qeydə alın.
4. Düyünlərin yoxlanması: Hər ünvanı fiziki sensor və ya icra mexanizmi ilə ayrı-ayrılıqda uyğunlaşdırın; giriş, çıxış və diaqnostika bitlərini məcburi vəziyyətə gətirərək sınaqdan keçirin.
5. Yuxarı səviyyəli şəbəkənin sınağı: PLC verilənlər xəritəsini, təkrar qoşulmanı, şəbəkə keçidinin enerjisinin kəsilib bərpa olunmasını və ehtiyat konfiqurasiyadan bərpanı sınaqdan keçirin.
6. Yük sınağı: Ən intensiv iş tsiklində ASi tsiklinin müddətini, proses verilənlərinin aktuallığını, xəta sayğaclarını və şkafın temperaturunu izləyin.
7. Texniki xidmət ssenarisi: Modulun sökülməsi, yanlış ünvan, AUX qidalanmasının itməsi və rabitənin kəsilməsi halları üçün həyəcan bildirişinin mətnini və müdaxilə addımını yoxlayın.

Kibertəhlükəsizlik və uzaqdan giriş sərhədi

OPC UA, REST API və veb-server texniki xidmət və verilənlərin toplanması baxımından faydalıdır; eyni zamanda idarə olunmalı şəbəkə interfeysləridir. Şəbəkə keçidi idarəetmə şəbəkəsinə, korporativ şəbəkəyə və internetə nəzarətsiz şəkildə qoşulmamalıdır. Lazım olmayan xidmətlər söndürülməli, dəstəklənən autentifikasiya və sertifikat seçimlərindən istifadə edilməli, giriş şəbəkələrarası ekran və VLAN siyasəti ilə məhdudlaşdırılmalıdır. İstehsalçının aktual təhlükəsizlik bildirişləri və mikroproqram versiyaları istismar həyat dövrü ərzində izlənməlidir.

ASi sahə səviyyəsinin Ethernet-dən ayrılması yuxarı səviyyəli şəbəkədəki şəbəkə keçidini görünməz və ya risksiz etmir. Ehtiyat nüsxə faylında parol, sertifikat və şəbəkə ünvanı kimi həssas məlumatlar varsa, fayl girişə nəzarət tətbiq olunmaqla saxlanmalıdır. Uzaqdan texniki xidmət bağlantısı yalnız ehtiyac yarandıqda, qeydə alınan və müddəti məhdud olan prosedur əsasında açılmalıdır. Bu tədbirlər maşın təhlükəsizliyini əvəz etmir; kibertəhlükəsizlik və funksional təhlükəsizlik riskləri bir-birinə təsir edən, lakin ayrıca yoxlama tələb edən sahələrdir.

Təklif hazırlamaq üçün tələb olunan layihə məlumatları

• PLC protokolu, təhlükəsizlik protokolu, mövcud kontroller və mühəndislik proqram təminatının versiyası
• ASi-3 və ASi-5 düyünlərinin sayı, tək/iki dövrə seçimi və fiziki topologiya
• Rəqəmsal, analoq, IO-Link, sayğac, sürücü və təhlükəsiz I/O siyahısı
• Hər cihazın proses və diaqnostika verilənlərinin ölçüsü və tələb olunan tsikl müddəti
• ASi və AUX güc büdcələri, kabel uzunluqları, gərginlik düşümü və mühafizə sxemi
• Şkaf/sahə mühiti, temperatur, kondensasiya, IP sinfi, vibrasiya və montaj ölçüləri
• OPC UA, REST API, veb-diaqnostika, verilənlər tarixçəsi və uzaqdan giriş üzrə gözləntilər
• Ehtiyat hissə, avtomatik ünvanlama, konfiqurasiyanın ehtiyat nüsxəsi və qəbul sınağı üsulu

Oskon, Bihl+Wiedemann AS-Interface arxitekturasını məhsul kodu seçilməzdən əvvəl sahə siqnalından yuxarı səviyyəli şəbəkənin verilənlər xəritəsinə qədər bütöv şəkildə qiymətləndirir. Buradakı məhsullar aktual portfeldən konkret nümunələrdir; hər tətbiq üçün avtomatik həll deyil. Yekun uyğunluq seçilmiş tam məhsul nömrəsinin təklif tarixindəki texniki sənədi, ölkəyə xas təsdiqləri, proqram təminatı uyğunluğu və real yük şəraiti əsasında təsdiqlənməlidir.
