IP67 quraşdırma texnologiyası avtomatlaşdırma komponentlərini sadəcə idarəetmə şkafından maşının yerləşdiyi sahəyə köçürmək deyil. Kabel sistemi, deşmə texnikası, M12 bağlantıları, enerji paylanması, qısaqapanmadan mühafizə, bağlanmamış portlar, mexaniki bərkitmə və texniki xidmət üsulu birlikdə düzgün təşkil edilmədikcə cihazın etiketindəki IP67 göstəricisi sistem səviyyəsində əldə edilə bilməz. Bu bələdçi Bihl+Wiedemann şirkətinin ASi profil kabel, sahə modulu və passiv paylayıcı yanaşmasını real məhsul nümunələri əsasında, məhdudiyyətləri və yoxlama addımları ilə birlikdə nəzərdən keçirir.

IP67 nəyi bildirir, nəyi bildirmir?

IP67 sinfi standartın müəyyən etdiyi şəraitdə tozdan qorunmanı və müvəqqəti suya batırılmaya davamlılığı ifadə edir. Bu kod su altında fasiləsiz işləməyə, yüksək təzyiqli isti yuyulmaya, müəyyən təmizləyici kimyəvi maddəyə, duz dumanına, UV-yə, yağa və ya mexaniki zərbəyə avtomatik uyğunluq demək deyil. Maşının məruz qaldığı faktiki təsirlər standartın sınaq şəraitindən daha ağırdırsa, material və proses uyğunluğu ayrıca sübut edilməlidir. Qida, əczaçılıq, batareya, qaynaq və ya açıq hava tətbiqlərində yalnız IP göstəricisinə əsasən qərar verilməməlidir.

İstehsalçının məhsul məlumatlarındakı IP göstəricisi çox vaxt tam yığılmış vəziyyət üçün keçərlidir. Açıq M12 yuvası, boş konnektor, zədələnmiş kipləşdirici və ya yanlış kabel kipgəci mühafizə zəncirini pozur. Bihl+Wiedemann şirkətinin BWU4393 texniki məlumat vərəqində IP67-nin bütün açıq M12 yuvaları uyğun qoruyucu qapaqlarla bağlandıqda təmin oluna bildiyi açıq şəkildə göstərilir. Bu kiçik qeyd sahədə qəbul yoxlama siyahısında istifadə olunmayan hər port üçün ayrıca sətir ayrılmalı olduğunu göstərir.

ASi profil kabel ilə M12 dairəvi kabel arasındakı fərq

Bihl+Wiedemann şirkətinin rəsmi IP67 quraşdırma səhifəsi iki əsas bağlantı yanaşmasını müqayisə edir. Sarı ASi profil kabeli məlumatları və ASi qidalanmasını, qara AUX profil kabeli isə köməkçi gücü ötürür; hər ikisi uyğun modullara deşmə texnikası ilə qoşula bilər. Kabelin həndəsi forması əks qütblənmə riskini azaldır; kabel barabandan tələb olunan uzunluqda çəkilə və sahə modulu istənilən nöqtədə yerləşdirilə bilər. Dairəvi M12 kabeldə isə şaxə yaratmaq üçün T-birləşdirici, uyğun uzunluqda hazır kabel və qarşılıqlı uyğun konnektorlar tələb olunur. M12-nin üstünlüyü geniş yayılmış və ayrılan interfeys təqdim etməsidir; profil kabelin üstünlüyü isə topologiya və montaj çevikliyidir.

Profil kabel və M12 bir-birini istisna edən seçimlər deyil. Passiv paylayıcı və ya uyğun modul vasitəsilə eyni qurğuda birlikdə istifadə edilə bilər. Əsas marşrutda profil kabelin daha böyük keçirici en kəsiyindən yararlanıb qısa cihaz bağlantılarında M12 istifadə etmək mümkün ola bilər. Lakin en kəsiyi dəyişən kimi cərəyan daşıma qabiliyyəti və qısaqapanmadan mühafizə hesablaması yenidən aparılmalıdır. Fiziki olaraq qoşula bilən M12 şaxəsinin elektrik baxımından mühafizə olunduğunu fərz etmək olmaz.

IP67 sahə quraşdırması üçün layihələndirmə ardıcıllığı

1. Maşının zonalarını ayırın: Quru, yaş, yuyulan, isti, vibrasiyalı və hərəkətli sahələri yerləşdirmə planında işarələyin.
2. Siqnalları qruplaşdırın: Standart rəqəmsal, təhlükəsiz, analoq, IO-Link və intiqal siqnallarını fiziki yaxınlığa və dayandırma zonasına görə qruplaşdırın.
3. ASi/AUX topologiyasını qurun: Sarı məlumat-enerji xəttini və lazım gələrsə, qara köməkçi enerji xəttini qidalanma nöqtələri ilə birlikdə çəkin.
4. Gərginlik düşümünü hesablayın: Ən uzun yol, eyni vaxtda yaranan ən yüksək yük və cihaz üçün icazə verilən minimum gərginlik əsasında yoxlama aparın.
5. Şaxənin mühafizəsini seçin: Kiçik en kəsikli dairəvi kabelə və ya M12 bağlantısına keçilən hər nöqtədə keçirici və konnektorun hədd göstəricilərinə riayət edin.
6. Mexaniki montajı müəyyənləşdirin: Modulun əsasını, kabel istiqamətini, əyilmə radiusunu, texniki xidmət üçün ehtiyat uzunluğu, etiketi və zərbədən mühafizəni müəyyənləşdirin.
7. Qəbul sınağını yazın: Sıxma momenti, hermetiklik, ünvan, I/O, qısaqapanma, AUX itkisi və təmizləmədən sonrakı yoxlama meyarlarını əvvəlcədən müəyyən edin.

Profil kabeldə deşmə texnikası və kontakt etibarlılığı

Deşmə texnikasında kontakt iynələri profil kabelin izolyasiyasını nəzarətli şəkildə keçərək keçiriciyə çatır. İstehsalçının tətbiq təsviri iynələrin kabelə perpendikulyar daxil olduğunu və hər keçiricidə bir neçə kontakt nöqtəsinin olduğunu vurğulayır. Konstruksiyanın təmin etdiyi təkrarlana bilən nəticə yalnız montaj səthi təmiz olduqda, kabel düzgün kanalda yerləşdirildikdə və gövdənin yuxarı-aşağı hissələri istehsalçının mexanizminə uyğun sıxıldıqda əhəmiyyət daşıyır. Kabelə başqa istiqamətdə güc tətbiq etmək, kanala yad cisim sıxışdırmaq və ya gövdəni tam bağlamamaq kontaktı və hermetikliyi poza bilər.

Modulun yeri dəyişdirildikdə profil kabeldə qalan deşiklərin necə aradan qaldırılacağı istifadə olunan sistemin təsdiqlənmiş aksesuarlarına və montaj təlimatına əsasən müəyyən edilməlidir. Təsadüfi doldurucu, lent və ya mastika tətbiqi elektrik və ətraf mühit tələblərinə uyğunluğu sübut etmir. Kabel zədələnibsə, yalnız xarici səthə baxmaq əvəzinə keçiricinin vəziyyəti və izolyasiya yoxlanmalıdır. Profil kabelin xüsusi həndəsi forması kabel kanalındakı iti kənarlardan, həddindən artıq dartılmadan və ya icazə verilməyən əyilmədən mexaniki mühafizə təmin etmir.

BWU4230: yüksək sıxlıqlı sahə I/O-su üçün IP67 modul

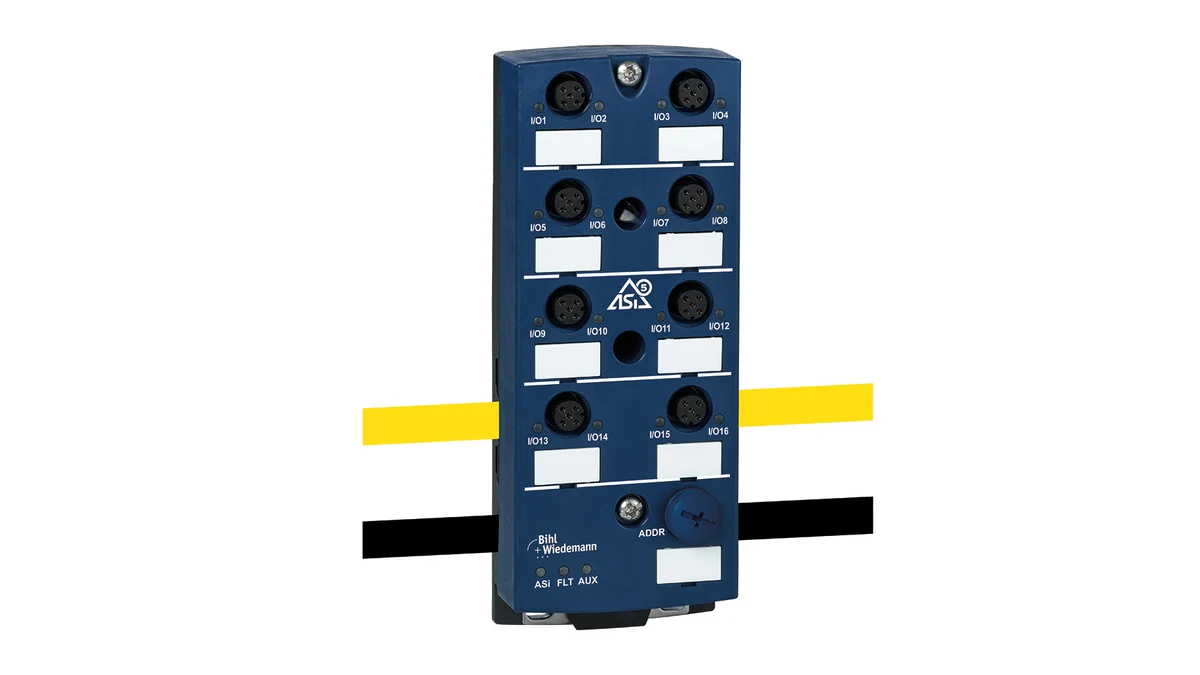

BWU4230, ASi-5 ilə uyğun, profil kabel və deşmə texnikası ilə ASi/AUX bağlantısı qurulan, səkkiz M12 yuvalı, özünü konfiqurasiya edən sahə I/O moduludur. Cari rəsmi məhsul səhifəsində konfiqurasiyadan asılı olaraq 16-ya qədər rəqəmsal giriş və 16-ya qədər elektron rəqəmsal çıxış, eləcə də Y və ya qarışıq M12 kabelləməsi göstərilir. İki siqnalın bir M12 bağlantısında idarə edilməsi kabel sayını azalda bilər; lakin pin təyinatı standart sensor kabeli ilə həqiqətən uyğun olmalıdır.

13 aprel 2023 tarixli məhsul ailəsinin texniki məlumat vərəqində BWU4230 üçün 30 V nominal ASi, 24 V nominal AUX, bir ASi-5 ünvanı, iki bayt proses məlumatı və IP67 mühafizə sinfi göstərilir. Gövdənin ölçüləri 60 × 152 × 34 mm-dir. Sensor və çıxış cərəyanı üçün temperaturdan asılı qiymətlər mövcuddur; +45 °C, +55 °C və +70 °C nöqtələrində ümumi yük hədləri dəyişir. Hər çıxış üçün 0,35 A qiyməti dərc olunsa da, ümumi çıxış, sensor və ortaq giriş/çıxış cərəyanları ayrıca məhdudlaşdırılır. “16 kanal” məlumatı 16 yüksək cərəyanlı yükün eyni vaxtda idarə oluna biləcəyi demək deyil.

Modulun alt hissəsi çatdırılma dəstinə daxil deyil; montaj forması və aksesuar seçimi ayrıca sifariş mövqeyidir. Bu detal təklifdə və montaj siyahısında yalnız elektron üst modulun olmasının kifayət etmədiyini göstərir. Texniki məlumat vərəqində BWU4230-un müəyyən identifikasiya nömrəsindən etibarən passiv təhlükəsiz kommutasiya olunan AUX xətlərində istifadə edilə bilməsinə dair xüsusi qeyd də var. Təhlükəsizlik layihələndirməsində məhsul ailəsinin adı deyil, cihazın dəqiq istehsal/identifikasiya vəziyyəti və aktual sənədin şərtləri əsas götürülməlidir.

BWU4393: təhlükəsiz və standart siqnalların eyni sahə nöqtəsində toplanması

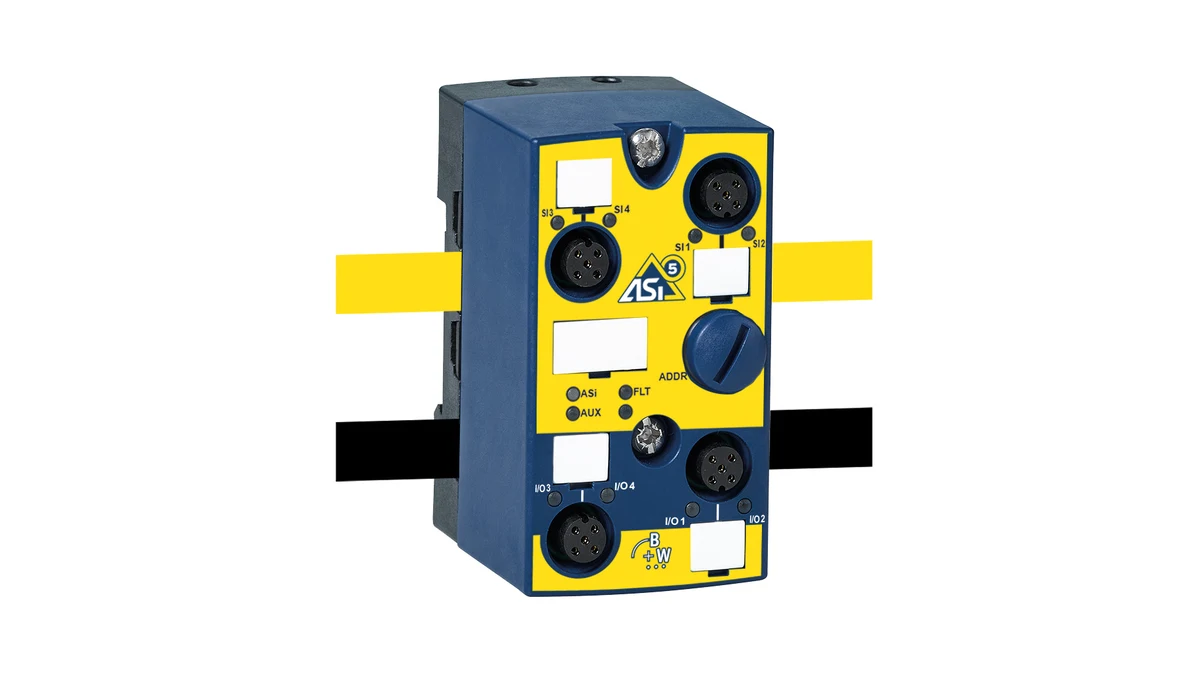

BWU4393, dörd M12 yuvalı ASi-5 Safety giriş moduludur. Rəsmi məhsul səhifəsinə və texniki məlumat vərəqinə əsasən, potensialsız kontaktlar üçün dörd təkkanallı və ya iki ikikanallı təhlükəsiz giriş konfiqurasiya edilə bilər. İkikanallı quruluş uyğun sistem layihəsi ilə kateqoriya 4, PL e və SIL 3-ə qədər tətbiqlər üçün nəzərdə tutulur; təkkanallı quruluş üçün sənəddə SIL 1, kateqoriya 2 və PL c həddi göstərilir. Bundan əlavə, konfiqurasiyadan asılı olaraq standart girişlər və elektron standart çıxışlar mövcuddur.

Bu göstəricilər modulun təkbaşına bütün maşının performans səviyyəsinə zəmanət verdiyi demək deyil. Sensor arxitekturası, kabelləmə, kanallararası qısaqapanmanın aşkarlanması, sınaq üsulu, təhlükəsizlik monitoru, təhlükəsiz çıxış, son icra elementi və yenidən işə salınma davranışı risk qiymətləndirilməsi ilə birlikdə yoxlanmalıdır. BWU4393 potensialsız kontakt girişləri üçün nəzərdə tutulub; OSSD (yarımkeçirici təhlükəsiz çıxış siqnalı) istifadə edən təhlükəsizlik sensorunun birbaşa eyni şəkildə qoşula biləcəyi fərz edilməməlidir.

8 yanvar 2026 tarixli texniki məlumat vərəqində profil kabel bağlantısı, bir ASi-5 ünvanı, maksimum 15 m I/O bağlantı kabeli, IP67 sinfi və 45 × 80 × 56 mm gövdə ölçüləri göstərilir. Ətraf mühit temperaturu ümumi cədvəldə −30 ilə +55 °C arasında, şərtlərdən asılı olaraq +70 °C-yə qədər göstərilir; ABŞ və Kanadada UL çərçivəsində istifadə üçün maksimum +55 °C qeydi var. Açıq M12 yuvaları uyğun qapaqla bağlanmalıdır. Bundan əlavə, məhsul passiv təhlükəsiz kommutasiya olunan AUX xəttində istifadə üçün uyğun deyil; bu məhdudiyyət enerjinin kəsilməsi konsepsiyasında xüsusi olaraq yoxlanmalıdır.

BW3524: profil kabel ilə kiçik en kəsikli şaxə arasında passiv keçid

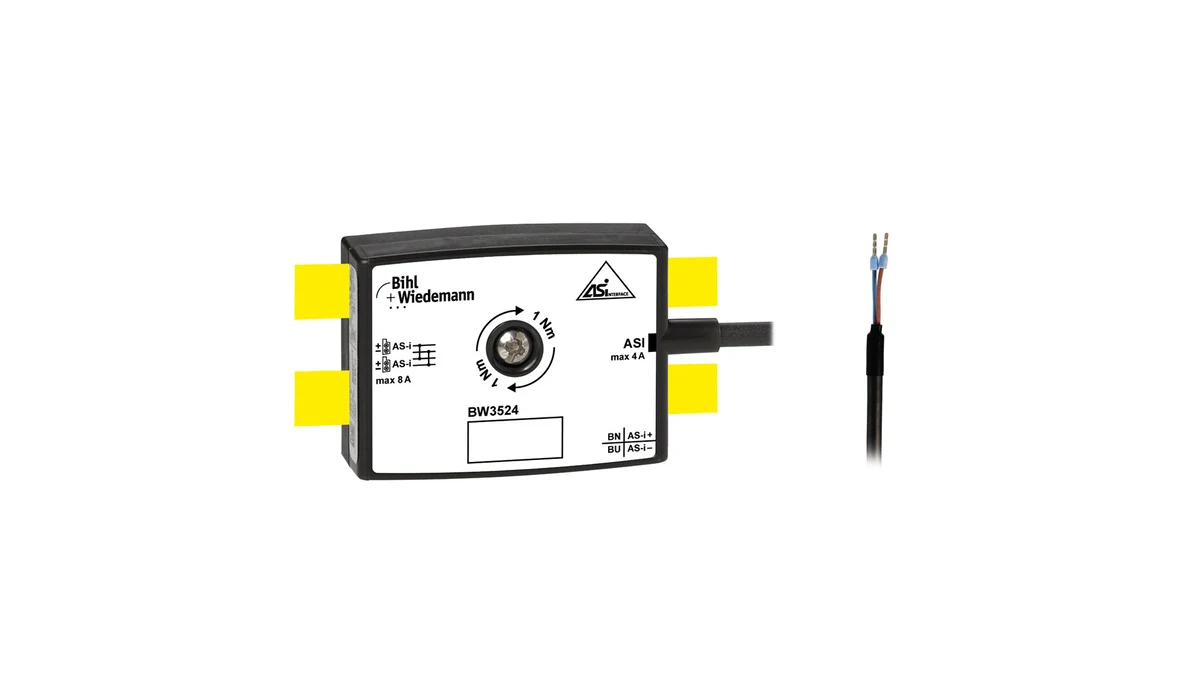

BW3524, iki ASi profil kabel bağlantısını daxildə körpüləyən və 5 m uzunluğunda dairəvi kabel/bağlantı naqili çıxışı təmin edən, 19 mm dərinlikli passiv paylayıcıdır. Cari məhsul qeydində o, IP67 sinifli, kabel kanalına yerləşdirilə bilən yastı gövdəli məhsul kimi təsvir edilir. 20 yanvar 2026 tarixli qrup texniki məlumat vərəqində 60 × 45 × 19 mm ölçülər, 10–32 V DC PELV iş gərginliyi və kabel üçün maksimum 10 N dartılma yükü göstərilir.

Passiv paylayıcı rabitə qovşağı deyil; ASi ünvanı almır və siqnalı proqramla emal edən I/O modulunu əvəz etmir. Onun funksiyası bağlantı və enerji paylanmasıdır. BW3524-də daxili qoruyucu yoxdur. Qrup texniki məlumat vərəqində profil kabel/deşmə qolu üçün 8 A-ya qədər, dairəvi kabel və ya bağlantı naqilləri üçün 4 A-ya qədər hədlər göstərilir. Faktiki dövrədə daha kiçik en kəsikli keçiricinin mühafizəsi üçün qidalanma nöqtəsindəki və şaxədəki qoruyucuların koordinasiyası hesablanmalıdır.

IP67 sinfi qarşı kabel bağlantısının da IP67 şərtini təmin etməsindən asılıdır. UL çərçivəsində ətraf mühitə dair qeydlər və istehsalçının IP bəyanatının qiymətləndirmə əhatəsi texniki məlumat vərəqində ayrıca izah olunur. Temperatur diapazonu sabit və çevik montaj üçün eyni deyil; kabel −30 °C-də yalnız sabit montaj şərti ilə qiymətləndirilib. Bu detallar hətta kiçik passiv hissənin belə bütün sahə spesifikasiyası oxunmadan seçilməməli olduğunu göstərir.

Üç məhsulun funksiyaları bir-birindən fərqlənir

Kabelin mühafizəsi və gərginlik düşümü

İstehsalçının tətbiq səhifəsində ASi profil kabeli üçün 1,5 mm² və 2,5 mm² keçirici en kəsikli variantlardan bəhs edilir. M12 dairəvi kabellərdə tipik en kəsiyi daha kiçik ola bilər. Əsas profil kabeldən kiçik en kəsikli şaxəyə keçərkən mənbə yalnız ümumi yük cərəyanına görə deyil, ən zəif keçirici və konnektorun icazə verdiyi cərəyana görə mühafizə edilməlidir. Bəzi şlüzlər və ya paylayıcılar qoruyucu funksiyası təqdim edə bilər; istifadə olunan məhsulun həqiqətən hansı xətti və hansı qiymətdə qoruduğu sxemdən yoxlanmalıdır.

Gərginlik düşümü yalnız kabelin ümumi uzunluğuna görə deyil, cərəyanın keçdiyi faktiki yol və geri dönüş keçiricisi nəzərə alınmaqla hesablanır. İstehsalçının 24 V ASi izahında standart 24 V mənbə ilə istifadə zamanı gərginlik düşümü səbəbindən 50 m həddini aşmamaq tövsiyə olunur. Bu, bütün ASi layihələri üçün vahid və universal məsafə deyil; həll 30 V qidalanma, təkrarlayıcılar, terminatorlar, kabelin en kəsiyi və topologiyadan asılı olaraq dəyişə bilər. Layihə qiyməti şlüz, mənbə və şəbəkə qaydalarına dair aktual sənədlərə əsasən müəyyən edilməlidir.

M12 bağlantılarının və qapaqlarının idarə edilməsi

M12 ifadəsi yalnız yiv ölçüsünü bildirir. A, B, D, X və ya digər kodlama, pin sayı, dişi/erkək tərəf, cərəyan və siqnal funksiyası ayrıca uyğunlaşdırılmalıdır. Konnektor zahirən yerinə otursa belə, yanlış pin təyinatı sensorun qidalanmasında qısaqapanma yarada bilər. Kabelin hər iki ucundakı etiket və modul yuvasının etiketi elektrik sxemindəki ünvanla eyni olmalıdır. Y kabelindən istifadə olunursa, iki kanalın hansı pinlər vasitəsilə ötürüldüyü və nasazlıq zamanı necə ayrılacağı texniki xidmət sənədində göstərilməlidir.

Hermetiklik üçün kipgəcin səthi təmiz və zədəsiz olmalı, konnektor istehsalçının tövsiyə etdiyi sıxma momenti ilə bərkidilməli, kabelin gövdəsi burulmamalıdır. Əl ilə “sıx olduğu hiss edilənədək” montaj təkrarlana bilən keyfiyyət üsulu deyil. İstifadə olunmayan portlarda uyğun qoruyucu qapaqdan istifadə edilməli; nəqliyyat tıxacı daimi IP qapağı ilə qarışdırılmamalıdır. Sökülüb yenidən taxılan konnektorların kipgəcləri və yivləri yoxlanılmalı, hermetikləşdirmə səthində təmizləyici kimyəvi maddə qalığı saxlanılmamalıdır.

Mexaniki yerləşdirmə və texniki xidmət üçün əlçatanlıq

IP67 modulunun maşına vintlə bərkidilə bilməsi kifayət deyil. M12 ştekerlərinin taxılması və çıxarılması üçün açar sahəsi, kabelin minimum əyilmə radiusu, ünvanlama üçün əlçatanlıq, LED görünüşü və alt modul mexanizminin açılma istiqaməti CAD yerləşdirməsində yoxlanılmalıdır. Modul avtoyükləyicinin və ya məhsulun zərbəsinə məruz qala biləcəyi sahədə əlavə qoruyucu korpusa ehtiyac duya bilər. Səthdə yığılan suyun konnektora davamlı təzyiq göstərməyəcəyi istiqamətləndirməyə üstünlük verilməli, kabeldə suyu gövdəyə daşıyan fasiləsiz aşağı-yuxarı marşrutun qarşısı alınmalıdır.

Profil kabeli makaradan açılarkən burulma və kəskin əyilmə yaradılmamalı, hərəkətli kabel xüsusiyyətinə malik olmayan məhsul enerji zəncirinə yerləşdirilməməlidir. Bərkitmə sıxacı izolyasiyanı əzməməli və deşici birləşmə gövdəsinin bilavasitə yanında dartı yükü yaratmamalıdır. BW3524 kimi kabelli məhsulda istehsalçının göstərdiyi 10 N maksimum dartı yükü kabelin mexaniki daşıyıcı kimi istifadə edilməməli olduğunu açıq şəkildə göstərir.

Funksional təhlükəsizlik və AUX zonaları

ASi Safety təhlükəsiz və standart siqnalları eyni şəbəkə infrastrukturu üzərindən ötürə bilər; lakin enerji paylanmasındakı nasazlıq fərziyyələri ayrıca qalır. Köməkçi qidalanma bölməsini təhlükəsiz şəkildə ayırmaq üçün kabel, modulun daxili birləşməsi və yükdəki xarici qidalanma yolları qiymətləndirilməlidir. BWU4230 və BWU4393 modellərinin passiv təhlükəsiz kommutasiya olunan AUX yolu ilə bağlı qeydləri fərqlidir. Eyni mavi gövdə ailəsi və ya IP sinfi eyni təhlükəsizlik davranışına zəmanət vermir.

Təhlükəsiz giriş kabeli standart çıxış kabeli ilə eyni M12 üzərindən birgə istifadə olunursa, Y/qarışıq pin istifadəsinin nasazlıq ehtimalları risk təhlilinə daxil edilir. Kabelin əzilməsi, iki kanalın birlikdə qısaqapanması və müxtəlif potensiallar arasında çarpaz birləşmə halları üçün seçilmiş monitorun diaqnostika qabiliyyəti yoxlanılmalıdır. Qəbul sınağında yalnız fövqəladə dayandırma düyməsini basıb maşının dayandığını görmək deyil; tək kanal nasazlığı, kabelin qırılması, yenidən işə salma və nasazlıq zamanı bloklama davranışları da sınaqdan keçirilməlidir.

İstismara vermə üzrə yoxlama siyahısı

1. Məhsul nömrəsini, alt modulu, qoruyucu qapağı, M12 kabelini və profil kabelini material siyahısı ilə uyğunlaşdırın.
2. ASi/AUX kabellərinin düzgün kanalda və qütblülükdə olduğunu, deşici kontaktın istehsalçının üsuluna uyğun bağlandığını yoxlayın.
3. Hər profil kabeli və M12 qolu üçün qoruma elementini, onun sazlamasını və selektivliyini sxem üzərində yoxlayın.
4. Enerji verməzdən əvvəl izolyasiya, qısaqapanma, torpaqlama və pin uyğunluğu yoxlamalarını tamamlayın.
5. Yüksüz vəziyyətdə və maksimum eynizamanlı yükdə qidalanma gərginliklərini şəbəkənin uzaq nöqtələrində ölçün.
6. Hər ünvanın fiziki I/O nöqtələrini bir-bir məcburi aktivləşdirin; standart və təhlükəsiz kanal sınaqlarını ayrı protokollarda qeydə alın.
7. Qısaqapanma, AUX itkisi, ASi kəsilməsi və açıq port kimi nasazlıq hallarında LED göstəricisini və PLC həyəcan siqnalını yoxlayın.
8. Tələb olunan tətbiqlərdə təmizləmədən və ya su təsirindən sonra vizual yoxlamanı və elektrik funksiyası sınağını təkrarlayın.

Texniki xidmət və dəyişikliklərin idarə edilməsi

Dövri yoxlama zamanı boşalmış konnektor, çatışmayan qapaq, çatlamış gövdə, əzilmiş profil kabeli, dartı yükü altında olan qol, aşınmış etiket və su izləri axtarılmalıdır. LED diaqnostikası nasazlığın araşdırılması üçün başlanğıc nöqtəsidir; kontakt müqaviməti və ya gərginlik düşümü şübhəsi olduqda ölçmə aparılmalıdır. Modul dəyişdirilərkən əvvəlki ünvanın və kanal konfiqurasiyasının necə köçürüləcəyi yazılı prosedurla müəyyən edilməli, yeni məhsulun alt modul və pin təyinatı baxımından həqiqətən ekvivalent olduğu yoxlanılmalıdır.

Sahəyə sonradan modul əlavə edilərkən onu yalnız kabelin boş nöqtəsinə qoşmaq kifayət deyil. Qovşaq tutumu, proses məlumatları profili, güc büdcəsi, qoruyucu, PLC məlumat xəritəsi və təhlükəsizliyin təsdiqlənməsi yenidən yoxlanılır. İstifadə olunmayan əvvəlki deşmə nöqtəsinin vəziyyəti istehsalçının təlimatına uyğun idarə olunur. Faktiki quraşdırılmış topologiya yenilənməzsə, ASi-nin fiziki çevikliyi texniki xidmət zamanı görünməyən qollara və yanlış yük hesablamasına çevrilə bilər.

Təklif üçün paylaşılmalı məlumatlar

• Maşının yerləşdirmə planı, IP zonası, təmizləmə üsulu, temperatur, vibrasiya və kimyəvi təsir
• Standart/təhlükəsiz I/O sayları, sensor birləşmə növləri və M12 pin sxemləri
• ASi və AUX topologiyası, kabellərin en kəsikləri, ümumi/qol uzunluqları və qidalanma nöqtələri
• Hər yükün nominal, işəsalma və ən əlverişsiz hal cərəyanı, eləcə də eynizamanlı işləmə ssenarisi
• Passiv təhlükəsiz kommutasiya olunan AUX zonaları və tələb olunan PL/SIL hədəfləri
• Profil kabeli–M12 keçidləri, qol qoruyucuları, konnektor kodlamaları və ehtiyat portlar
• Montaj səthi, texniki xidmət üçün əlçatanlıq, zərbə riski və kabelin dartılma/əyilmə şərtləri
• İstismara vermə, su/təmizləmə üzrə qəbul sınağı, texniki xidmət intervalı və ehtiyat hissələri strategiyası

Oskon Bihl+Wiedemann IP67 quraşdırmasını ayrı-ayrı modullardan əvvəl birləşmə və enerji sistemi kimi layihələndirir. Burada təsvir edilən BWU4230, BWU4393 və BW3524 cari rəsmi portfeldəki nümunələrdir; bu, eyni məhsulların müxtəlif tətbiqlər üçün avtomatik olaraq uyğun olduğu demək deyil. Yekun seçim tam məhsul nömrəsi, təklif tarixindəki texniki məlumat vərəqi, ölkəyə məxsus təsdiq, qarşı konnektor və faktiki ətraf mühit şəraiti əsasında yoxlanılmalıdır.
