Festo Pnevmatik və Elektrik Birləşmə Texnologiyası: Sahə Layihələndirmə Bələdçisi

Pnevmatik və elektrik birləşmə texnologiyası avtomatlaşdırma sistemində havanı, enerjini və məlumatı komponentlər arasında etibarlı şəkildə ötürən ümumi infrastrukturdur. Silindr və ya klapan düzgün seçilsə belə, dar şlanq, uyğun olmayan fitinq, yanlış yiv, həddindən artıq uzun kabel, yanlış konnektor kodlaşdırması və ya mühafizəsiz sahə keçidi dövr müddətinə və istismara hazırlığa mənfi təsir göstərə bilər. Bu bələdçi Festo şlanq, cəld birləşdirmə fitinqi və birləşmə kabeli portfelini ayrı-ayrı məhsullar kimi deyil, başdan sona sahə birləşməsini layihələndirmək üçün izləniləcək seçim ardıcıllığı kimi nəzərdən keçirir.

Birləşməni niyə ayrıca sistem kimi layihələndirməlisiniz?

Pnevmatik dövrədə kompressordan hava hazırlama blokuna, paylayıcıdan klapana və klapandan icra mexanizminə qədər hər bir en kəsiyi sərfə təsir edir. Şlanqın daxili diametri kiçildikcə, xətt uzandıqca və dirsəklərin sayı artdıqca təzyiq itkisi arta bilər. Nəticə yalnız silindrin daha yavaş işləməsi deyil; yük altında qüvvənin azalması, iki istiqamətdə fərqli sürət, qeyri-sabit vakuum yaranması və lüzumsuz yüksək qidalandırma təzyiqi də müşahidə oluna bilər. Buna görə birləşmə diametri yalnız cihazın üzərindəki port ölçüsünə əsasən deyil, tələb olunan axın və yol verilən təzyiq düşümü birlikdə nəzərə alınaraq müəyyənləşdirilməlidir.

Elektrik tərəfində də fiziki birləşmənin mümkün olması düzgün uyğunluğu təmin etmir. Eyni M12 mexaniki forması fərqli kodlaşdırma, pin sayı, gərginlik və rabitə funksiyaları üçün istifadə oluna bilər. Sensorun PNP və ya NPN çıxışı, analoq və ya rəqəmsal siqnalı, IO-Link birləşməsi, klapan sarğısının gərginlik və güc tələbi, kabel damarının en kəsiyi və kontroller girişinin pin düzülüşü vahid çertyojda birləşdirilməlidir. Pnevmatik və elektrik marşrutları birlikdə planlaşdırılmadıqda texniki xidmət üçün əlçatanlıq, kabel-şlanq daşıyıcısının doluluğu və hərəkətli oxdakı əyilmə radiusu sonradan problemə çevrilir.

Seçim ardıcıllığı: tapşırıqdan sifariş koduna

1. Axıcı mühiti və siqnalı müəyyənləşdirin: Havanın keyfiyyətini, təzyiqi, vakuum səviyyəsini və ya sudan istifadəni; elektrik tərəfində isə qidalanmanı, cərəyanı və siqnal növünü qeyd edin.
2. Birləşmə uclarını müəyyənləşdirin: Hər cihazın yivini, şlanqın xarici diametrini, M8/M12 kimi konnektorunu, kodlaşdırmasını, erkək/dişi tipini və pin görünüşünü siyahıya alın.
3. Dinamikanı müəyyənləşdirin: Sabit quraşdırma, enerji zənciri, robot burulması, təkrarlanan rəqsi hərəkət və ya yalnız montaj zamanı əyilmə hallarını bir-birindən ayırın.
4. Ətraf mühiti yoxlayın: Ən aşağı və ən yüksək temperaturu, yağı, kimyəvi maddələri, UV-ni, qaynaq qığılcımını, yumanı və mexaniki zərbəni texniki şərtlərə daxil edin.
5. Montajı bütöv şəkildə planlaşdırın: Fitinq, şlanq, konnektor, kabel, paylayıcı, səsboğucu, etiket və bərkitmə elementini eyni məhsul strukturunda idarə edin.
6. Dəqiq variantı yoxlayın: Məhsul ailəsi səhifəsindəki ümumi məlumatı sifariş ediləcək məhsul nömrəsinin aktual texniki məlumat vərəqi ilə yoxlayın.

Pnevmatik xətdə şlanqın diametri və uzunluğu

Şlanq seçimində xarici diametr fitinqlə mexaniki uyğunluğu, daxili diametr isə əsasən axın qabiliyyətini müəyyən edir. Eyni xarici diametrə, lakin fərqli divar qalınlığına malik iki məhsulun daxili en kəsiyi eyni olmaya bilər. Layihə hesablamasında silindrin həcmi, hədəf gediş müddəti, eyni vaxtda işləyən icra mexanizmlərinin sayı, klapan və səsboğucu itkiləri, eləcə də qidalandırma xəttinin ən aşağı dinamik təzyiqi birlikdə nəzərə alınmalıdır. Qısa laboratoriya birləşməsində işləyən qurğu maşındakı uzun və çoxsaylı dirsəkləri olan marşrutda eyni məhsuldarlığı göstərməyə bilər.

Həddindən artıq böyük şlanq da həmişə daha yaxşı deyil. Artan xətt həcmi dolma və boşalma müddətini uzada, hava sərfiyyatını artıra və hərəkətli mexanizmdə əyilmə üçün daha geniş sahə tələb edə bilər. Buna görə əsas paylama xətti, klapanın qidalandırılması və icra mexanizminin portu üçün diametrlər ayrıca seçilə bilər. Sürət tənzimlənməsi tətbiq ediləcəksə, drosselləmə istiqaməti, çıxış səsboğucusu və yükün itələyici və ya dartıcı xarakteri də nəzərə alınır. Layihənin qəbulu zamanı silindr girişindəki statik təzyiq əvəzinə ən sürətli dövrdəki dinamik təzyiq ölçülməlidir.

PUN-H şlanqı: standart tapşırıq üçün variantın yoxlanılması nümunəsi

Festo pnevmatik şlanq çeşidini standart tapşırıqlarla yanaşı istilik, qaynaq sıçrantısı, yüksək pH və hidroliz kimi ətraf mühit təsirləri üçün müxtəlif kombinasiyalarda təqdim edir. PUN-H poliuretan şlanqı geniş standart tətbiq sahəsi üçün seçimlərdən biridir; lakin diametr, rəng və istifadə hədləri dəqiq məhsul nömrəsinə əsasən yoxlanılmalıdır. Təkcə “PUN-H” ifadəsi təzyiq, temperatur və ya əyilmə göstəricisini sifariş şərtinə çevirmir.

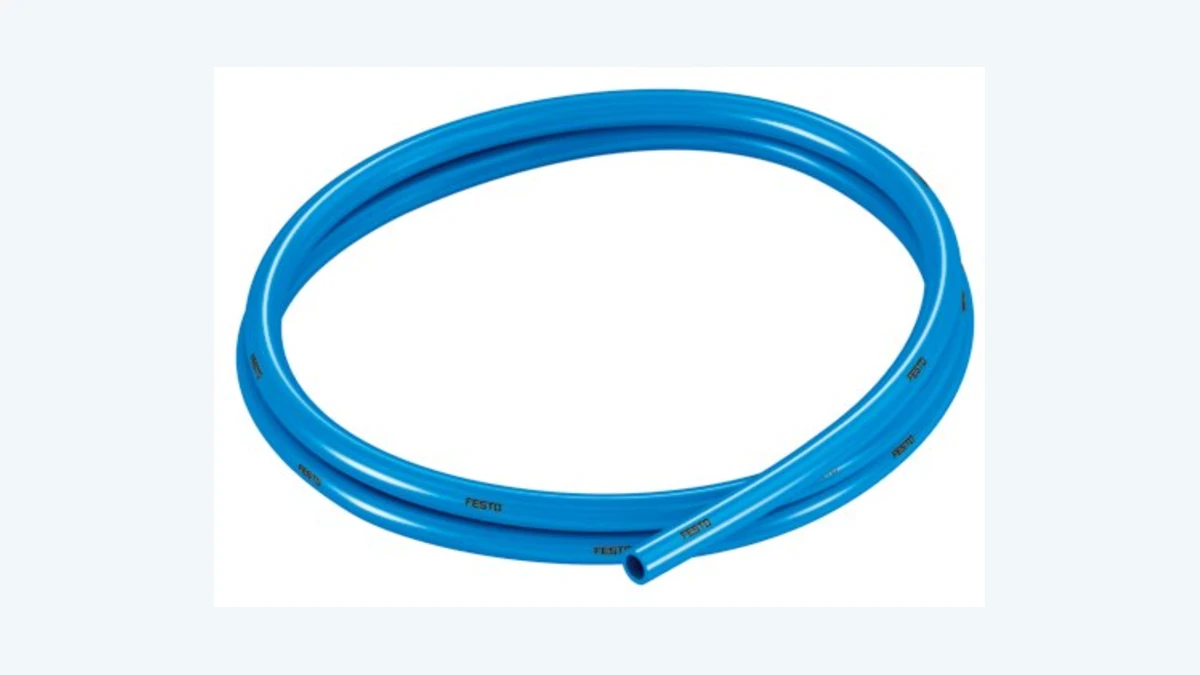

Konkret nümunə olaraq, məhsul nömrəsi 197385 olan PUN-H-8X1,25-BL avqust 2026 tarixli rəsmi texniki məlumat vərəqində 8 mm xarici diametr və 5,7 mm daxili diametrlə təsvir edilir. Eyni variant üçün minimum əyilmə radiusu 21 mm, axınla bağlı əyilmə radiusu 37 mm, ətraf mühit temperaturu −35 ilə +60 °C arasında, material isə TPE-U(PU) kimi göstərilir. Texniki məlumat vərəqində bu məhsul enerji zəncirlərinə uyğun olaraq qeyd edilir. Bütün temperatur diapazonunda iş təzyiqi −0,95 ilə +6 bar; temperaturdan asılı iş təzyiqi isə −0,95 ilə +10 bar diapazonunda dərc edilmişdir. Bu rəqəmlər yalnız qeyd olunan 197385 nömrəli mavi 8 mm varianta aiddir.

Texniki məlumat vərəqində sudan istifadə də yer alır, lakin 0–60 °C üçün maksimum 0,3 MPa həddi ayrıca göstərilmişdir. Bu qeyd sıxılmış hava göstəricisinin su xəttinə birbaşa tətbiq edilməməli olduğunu göstərən yaxşı nümunədir. İstifadə olunan axıcı mühit, sürtkü, təmizləyici maddə və ya istehsal mühiti fərqlidirsə, kimyəvi uyğunluq ayrıca araşdırılmalıdır. Qida ilə təmas, təmiz otaq, batareya istehsalı və yanğın zamanı davranış kimi ifadələr də sənədin əhatə dairəsi və seçilmiş variant əsasında yoxlanılmalı; marketinq səviyyəsində göstərilən məhsul ailəsi xüsusiyyəti bütün quraşdırılmış sistemə şamil edilməməlidir.

QS cəld birləşdirmə fitinqi: xarici diametr, yiv və kipləşdirici birlikdə seçilir

Push-in və ya basmalı fitinq düzgün kəsilmiş, uyğun xarici diametrli şlanqın birləşməyə itələnməsi ilə sürətli montajı təmin edir; sökmə əməliyyatı sərbəst buraxma halqasına basılaraq həyata keçirilir. Festo-nun rəsmi kateqoriya səhifəsində PBT və/və ya latundan hazırlanmış tiplərlə yanaşı paslanmayan polad, polipropilen və qaynaq sıçrantısına davamlı seçimlər də göstərilir. Bu müxtəliflik gövdənin formasından əvvəl mühitin və şlanq-fitinq cütünün seçilməsini tələb edir.

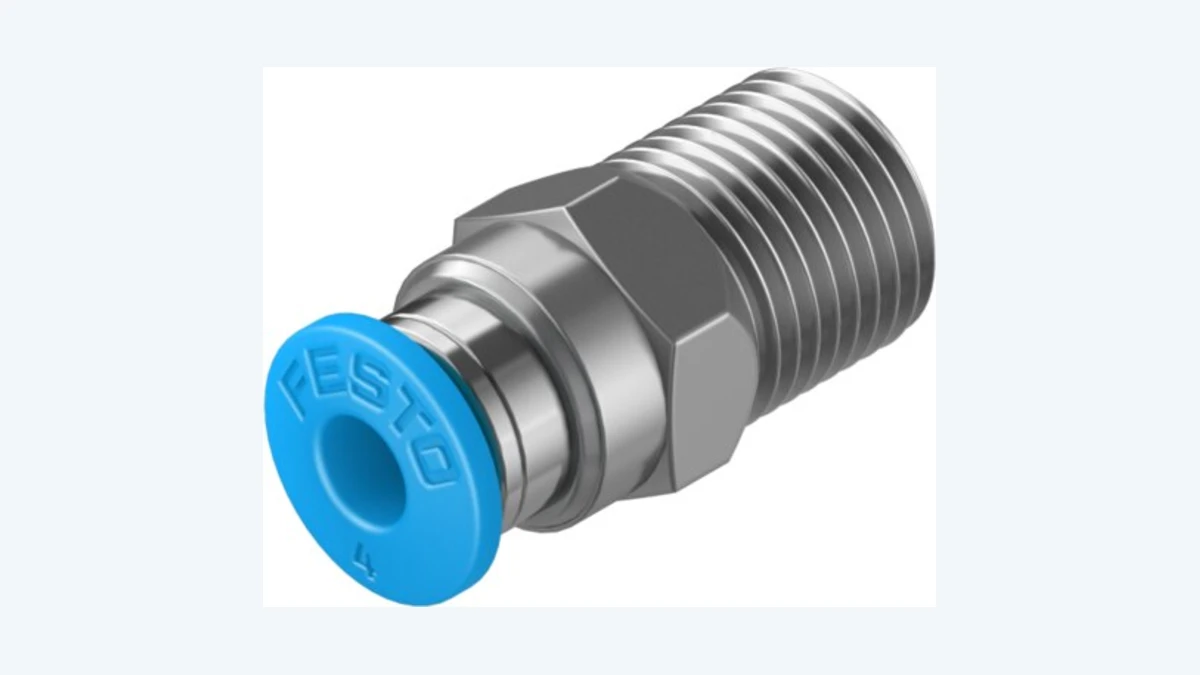

Məhsul nömrəsi 153001 olan QS-1/8-4 bu qərarın konkret nümunəsidir. Avqust 2026 məlumat vərəqinə əsasən, düz formalı bu fitinq R1/8 xarici yivdən, 4 mm xarici diametrli şlanq birləşməsindən və itələmə-dartma prinsipindən istifadə edir. Nominal keçid ölçüsü 3 mm, şlanqın daxil edilmə dərinliyi 14,9 mm, gövdəsi nikel örtüklü latundur. Bütün temperatur diapazonunda −0,95 ilə +6 bar; temperaturdan asılı olaraq isə −0,95 ilə +14 bar iş diapazonu göstərilir. Ətraf mühit temperaturu −10 ilə +80 °C arasındadır. Bunlar QS ailəsindəki digər yiv və diametr kombinasiyalarına avtomatik şəkildə tətbiq edilməməlidir.

R, G, NPT və metrik yivlər görünüşcə oxşar olsa da, yiv profili və kipləşdirmə üsulu fərqli ola bilər. Adapter güc tətbiq edilməklə quraşdırılmamalı, istehsalçının göstərdiyi kipləşdirici və ya örtükdən başqa təsadüfi kipləşdirmə üsulu tətbiq edilməməlidir. Xüsusilə plastik porta metal fitinq quraşdırılarkən yol verilən sıxma üsulu və momenti cihazın sənədindən götürülür. Dirsəkli fitinq istifadə edildikdə montajdan sonra istiqamətin tənzimlənməsinin iş zamanı fasiləsiz fırlanma demək olmadığı unudulmamalıdır.

Şlanq-fitinq kombinasiyasını mühitə uyğunlaşdırın

Marşrut, əyilmə və mexaniki mühafizə

Şlanq və kabel hərəkətli oxun faktiki hərəkət hüdudları daxilində modelləşdirilməlidir. Minimum əyilmə radiusu birləşmədən dərhal sonra kəskin dönüş edilə biləcəyi demək deyil; fitinq və ya konnektor yaxınlığında dartılma və yan yük olmamalıdır. Enerji zəncirində xətlər sıxılmadan hərəkət edə biləcək boşluqla düzülür, istehsalçının doluluq və ayırma qaydalarına əməl edilir. Fərqli xarici diametrli xətlərin üst-üstə düşməsi və ya boş xətlərin bir-birinə dolaşması sürtünməni artıra bilər.

Şlanq isti səthə, iti kənara və ya qaynaq zonasına toxunmayacaq şəkildə bərkidilir. Qoruyucu spiral və ya örtük əlavə edilməsi əyilmə davranışını dəyişir; həll bütöv şəkildə sınaqdan keçirilməlidir. Kabel tərəfində də konnektor gövdəsi mexaniki dayaq kimi istifadə edilmir. Hərəkət kabelə ötürüləcəksə, uyğun dartılma yükünü azaldan element və müəyyən edilmiş əyilmə zonası tələb olunur. Robotik burulma ilə ikiölçülü enerji zənciri hərəkəti fərqli yüklənmələrdir; yalnız “hərəkətli istifadəyə uyğun” etiketi hər iki tapşırığa uyğunluğu təsdiqləmir.

Elektrik birləşməsi: mexaniki uyğunluqdan əvvəl siqnalın funksiyası

Elektrik seçimi sahə cihazının texniki məlumat vərəqindəki birləşmə sxemindən başlayır. Qidalanma gərginliyi, yol verilən cərəyan, PNP/NPN və ya analoq çıxış, IO-Link port tipi, pin sayı və funksiyalar qeyd edilir. Sonra kontroller tərəfindəki giriş, çıxış və ya master portu eyni cədvələ əlavə olunur. Konnektorun düz və ya bucaqlı olması şkafın və maşının həndəsəsinə uyğun seçilir; bucaqlı çıxış montaj sahəsini azalda bilər, lakin kabel marşrutunu müəyyən istiqamətə yönəldə bilər.

M8 və M12 ifadələri yalnız birləşmə yivinin ölçüsünü bildirir. Kodlaşdırma, erkək/dişi tipi, qütb sayı və pin təyinatı ayrıca yoxlanılmalıdır. A-kodlu sensor kabeli ilə məlumat və ya güc üçün istifadə edilən fərqli kodlu M12 interfeysi mexaniki baxımdan oxşar görünsə də, eyni funksiyanı daşımır. Pin nömrəsini kabelin rənginə əsasən təxmin etmək əvəzinə həm cihazın, həm də kabelin nömrələnmiş birləşmə sxemi müqayisə edilir. Konnektorun öndən və kabel tərəfdən görünüşünün tərs qavranılması istismara vermə səhvlərinin geniş yayılmış səbəbidir.

NEBU birləşmə kabeli ailəsi: seçim diapazonunu düzgün oxuyun

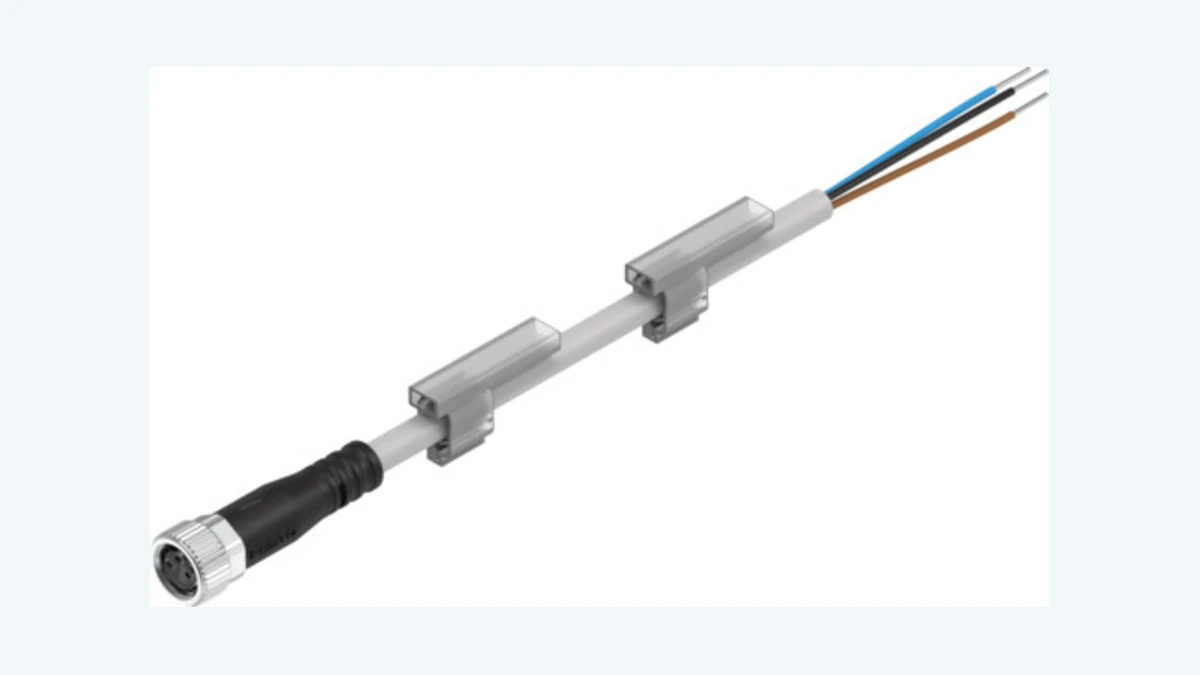

Festo NEBU ailəsi sahə cihazı ilə idarəetmə tərəfi arasında əvvəlcədən hazırlanmış və ya açıq uclu birləşmələr üçün konfiqurasiya edilə bilən seçimdir. 539052 məhsul nömrəli ailənin texniki məlumat vərəqində sahə və idarəetmə tərəfində M8x1 A-kodlu, M12x1 A-kodlu və ya açıq uc seçimləri; düz, bucaqlı və ya müəyyən seçimlərdə tənzimlənən kabel çıxışları və 3–8 qütb/damar diapazonu göstərilir. Lakin bu siyahı bütün xüsusiyyətlərin eyni anda bir kabeldə olması demək deyil. Konfiqurasiya qaydaları ilə etibarlı kombinasiya yaradılmalı, alınan dəqiq sifariş kodunun texniki məlumatları yenidən açılmalıdır.

Diapazon cədvəlində DC və AC üçün 0–250 V-a qədər göstəricilər, 40 °C-də 3–4 A cərəyan daşıma qabiliyyəti, 0,1–30 m kabel uzunluğu və IP65, IP68 və ya IP69K mühafizə növləri yer alır. Eyni sənəddə mühafizənin montaj edilmiş vəziyyətdə qüvvədə olduğu açıq şəkildə göstərilir. Standart, enerji zəncirinə uyğun və robotlara uyğun kabel xüsusiyyətləri; PVC və ya TPE-U(PUR) örtük seçimləri sadalanır. Bu göstəricilər ailənin əhatə dairəsidir: məsələn, müəyyən M8 sensor kabelinin 250 V, 4 A və IP69K göstəricilərinə malik olduğu nəticəsinə yalnız ailə cədvəlinə əsasən gəlmək olmaz.

Məhsul ailəsinin texniki məlumat vərəqində kabeldaşıyıcı zəncir seçimi üçün beş milyondan çox dövr və 75 mm əyilmə radiusu üzrə sınaq məlumatları da verilir. Bu ifadə yalnız müvafiq kabeldaşıyıcı zəncir kabelinin xüsusiyyətləri və Festo sınaq şərtləri çərçivəsində şərh edilməlidir; bütün NEBU variantlarına və ya fərqli zəncir həndəsələrinə şamil edilə bilməz. Hərəkət sürəti, təcil, gediş, zəncir radiusu, temperatur və birlikdə daşınan digər xətlər faktiki istismar müddətinə təsir edə bilər. Robot tətbiqində burulma bucağı və hər metr üçün burulma həddi də konkret variantın sənədindən yoxlanılmalıdır.

Mühafizə dərəcəsi, material və elektromaqnit mühit

IP mühafizəsi sistem xüsusiyyətidir. Kabelin texniki məlumat vərəqində IP65, IP68 və ya IP69K yazılması ucu açıq saxlanılmış və ya kifayət qədər sıxılmamış konnektoru qorumur. Qarşı konnektorun kipləşdiricisi, kipləşdirmə səthi, sıxma momenti və kabel girişinin vəziyyəti birlikdə qiymətləndirilir. Yuma aparılan müəssisədə suyun istiqaməti, temperaturu, təzyiqi və istifadə olunan kimyəvi maddə də standart kodun əhatə etdiyindən əlavə material uyğunluğu tələb edə bilər.

Güc elektronikası, mühərrik kabeli və qaynaq avadanlığı olan maşınlarda siqnal kabellərinin çəkiliş marşrutu vacibdir. Sensor kabelləri yüksək cərəyanlı xətlərlə uzun məsafədə paralel çəkilməməli; kəsişmə və ayırma qaydaları müəssisə standartına uyğun tətbiq edilməlidir. Ekranlama tələb edən analoq və ya rabitə kabellərində ekranın konnektor, şkaf girişi və potensialların bərabərləşdirilməsi birləşmələri boyunca fasiləsizliyinin necə təmin ediləcəyi ayrıca layihələndirilir. Standart üçdamarlı sensor birləşdirmə kabeli ekranlı rabitə kabelinin əvəzinə istifadə edilmir.

Pnevmatik və elektrik montajında iş keyfiyyəti standartı

Pnevmatik şlanq uyğun kəsici ilə oxa perpendikulyar və çapıqsız kəsilir. Əzilmiş, ovallaşmış və ya cızılmış uc fitinqə daxil edilməməlidir. Şlanq istehsalçının göstərdiyi daxilolma dərinliyinədək itələnir və yüngülcə dartılaraq tutulduğu yoxlanılır; sökülmə zamanı əvvəlcə təzyiq təhlükəsiz şəkildə boşaldılır. Eyni uc təkrar istifadə ediləcəksə, tutma izi olan hissə kəsilir və qalan uzunluğun dartılmadan birləşdirmə üçün kifayət etdiyi yoxlanılır. Fitinqin gövdəsi açar səthindən tutulur; plastik hissəyə kəlbətin tətbiq edilmir.

Elektrik konnektoru düzgün istiqamətdə uyğunlaşdırılır, kontakt sancaqları güc tətbiq edilmədən yerinə oturdulur və kilidləmə elementi istehsalçının göstərdiyi üsulla sıxılır. Gövdəni döndərərək kabeli burmaq əvəzinə qayka fırladılır. Açıq uclarda damarların hazırlanma uzunluğu, ucluq gilizi və terminalın sıxma momenti şkaf standartına uyğun seçilir. Kabelin hər iki ucunda eyni cihaz etiketi yerləşdirilir; kabel variantı və ya uzunluğu dəyişdirildikdə elektrik sxemi və ehtiyat hissələri siyahısı yenilənir. İstifadə olunmayan birləşmələr uyğun qoruyucu qapaqla bağlanır.

İstismara vermə: sızma və siqnal sınaqlarını eyni vaxtda aparın

İlkin təzyiqvermə nəzarət altında aparılır. Fitinqin ətrafı yalnız duyğu orqanları ilə yoxlanılmır; müəssisənin proseduruna uyğun sızma aşkarlama üsulu ilə yoxlanılır. Aktuator ən yüksək sürət və yük şəraitində işlədilərkən klapanın giriş təzyiqi izlənilir. Sürət gözləniləndən aşağıdırsa, təchizat, klapan, şlanq, drossel elementi və havanın xaricetmə yolu ayrı-ayrılıqda qiymətləndirilir. Bir nöqtədə təzyiqi artırmaq əsas dar boğazı gizlədərək enerji sərfiyyatını artıra bilər.

Elektrik sınağında əvvəlcə enerji kəsilmiş vəziyyətdə kontaktlararası elektrik davamlılığı, qısaqapanma və etiket uyğunluğu yoxlanılır. Enerji verildikdə cihazın qidalanma gərginliyi yük altında ölçülür; kontrollerin giriş və çıxış vəziyyətləri maşının faktiki hərəkəti ilə müqayisə edilir. Hərəkətli ox tam gediş boyunca yavaşca hərəkət etdirilərək şlanq və kabelin dartılmadığı, qatlanmadığı və qonşu hissələrə sürtünmədiyi müşahidə olunur. Ardınca istehsal sürətində dövr sınağı aparılır və xətalar qeydə alınır.

Texniki xidmət və ehtiyat hissələrinə yanaşma

Dövri yoxlama zamanı şlanq səthində çat, sərtləşmə, rəng dəyişikliyi, aşınma və kəskin əyilmə; fitinqdə boşalma, sızma və mexaniki zədə axtarılır. Kabeldə xarici örtüyün sürtünməsi, konnektorun boşalması, kipləşdiricinin itməsi və kabeldaşıyıcı zəncirdə qeyri-müntəzəm hərəkət müşahidə edilir. Nasaz xətti yalnız eyni rəngli və ya eyni xarici diametrli materialla əvəz etmək uyğun deyil. Material, təzyiq, temperatur, hərəkət və elektrik xüsusiyyətləri eyni olan tam sifariş kodu və ya təsdiqlənmiş ekvivalent əsas götürülməlidir.

Ehtiyat hissələri siyahısında şlanqın makara kodu, rəngi və xarici diametri; fitinqin yivi, forması və şlanq birləşməsi; kabelin hər iki ucundakı birləşmələr, kontakt sayı, uzunluğu və hərəkət xüsusiyyətləri aydın göstərilir. Kritik maşın üçün birləşdirilmiş şlanq-fitinq-kabel dəstləri hazırlana bilər. Beləliklə, texniki xidmət əməkdaşı sahədə yenidən kombinasiya yaratmaq əvəzinə yoxlanılmış dəsti dəyişdirir. Hissənin sökülmə səbəbi qeydə alınarsa, yanlış istiqamətləndirmə, kifayət etməyən əyilmə radiusu və ya uyğun olmayan mühit kimi təkrarlanan sistemli problemlər aşkarlana bilər.

Təklif və layihələndirmə üçün tələb olunan məlumatlar

• İşçi mühitin növü və keyfiyyəti, nominal/maksimal təzyiq, vakuum, temperatur və hədəf sərf
• Aktuatorun həcmi, gediş, dövr müddəti, eyni vaxtda işləmə və yol verilən təzyiq düşümü
• Şlanqın xarici və daxili diametri, ümumi uzunluğu, rəng standartı və minimum əyilmə sahəsi
• Cihaz portlarının metrik, G, R və ya NPT yivi; kipləşdirici və sıxma tələbləri
• Sabit quraşdırma, kabeldaşıyıcı zəncir və ya robot hərəkəti; gediş, sürət, təcil, dövr və burulma məlumatları
• Yağ, kimyəvi maddə, su, UV, qaynaq sıçrantısı, təmiz otaq və ya qida sahəsi tələbləri
• Sahə cihazının gərginliyi, cərəyanı, siqnal növü, PNP/NPN, analoq və ya IO-Link funksiyası
• M8/M12 ölçüsü, kodlaşdırma, erkək/dişi quruluş, kontakt sayı, düz/bucaqlı çıxış və açıq uc tələbi
• Mühafizə dərəcəsi, kabel örtüyü, ekranlama, çəkiliş marşrutlarının ayrılması, etiketləmə və qəbul sınağı
• Tələb olunan uyğunluq sənədləri, nəzərdə tutulan say, ehtiyat hissələri və standartlaşdırma siyasəti

Oskon birləşdirmə texnologiyasına sonradan tamamlanan aksesuar siyahısı kimi deyil, avtomatlaşdırma funksiyasının ölçülə bilən hissəsi kimi yanaşır. Festo PUN-H, QS və NEBU nümunələri şlanq, fitinq və kabelin eyni seçim məntiqi ilə, lakin öz texniki məhdudiyyətləri daxilində yoxlanılmalı olduğunu göstərir. Düzgün nəticə ailə adını seçməkdən deyil; funksiya, tam variant, çəkiliş marşrutu, montaj və qəbul sınağını vahid sənəddə birləşdirməkdən yaranır.
