İdarəetmə sistemi istehsal müəssisəsinin qərar verən, əmrləri ötürən və sahədən əks əlaqə alan mərkəzidir. Bu mərkəzin etibarlılığı yalnız PLC, elektrik intiqalı və ya kommutasiya komponentinin seçilməsindən asılı deyil; bütün bu avadanlıqlar düzgün şkaf arxitekturası daxilində yerləşdirilməli, istismar edilməli və qorunmalıdır. Tempa Pano idarəetmə sistemləri yanaşması operator idarəetmə pultlarından rəsmi məhsul başlığında “DDC-PLC-DSC Şkafları” kimi göstərilən mexaniki həllərə, mühərrik idarəetmə mərkəzlərindən alçaq gərginlikli paylayıcı şkaflara qədər müxtəlif layihə ehtiyacları üçün infrastruktur təqdim edir. Oskon isə texnoloji proses biliklərini, elektrik layihələndirməsini, avtomatlaşdırma proqram təminatını, təhlükəsizlik və istismara vermə mərhələlərini bu infrastrukturla birləşdirir.
Bu kataloq bələdçisi tək bir məhsulu seçmək əvəzinə düzgün idarəetmə şkafının necə müəyyənləşdirilməsini izah edir. Məqsəd sahə şəraitini, funksiyanı, istilik yükünü, texniki xidmət üçün əlçatanlığı və gələcək genişlənməni eyni cədvəldə qiymətləndirərək layihəyə uyğun sistem formalaşdırmaqdır. Seriyalı istehsal xətti, texnoloji proses müəssisəsi, bina avtomatlaşdırması, logistika mərkəzi və ya maşın tətbiqi arasında mühüm fərqlər var. Buna görə də şkafın xarici ölçüləri müəyyənləşdirilməzdən əvvəl idarəetmə ssenarisi və avadanlıq siyahısı dəqiqləşdirilməlidir.
İdarəetmə sistemləri portfelinə ümumi baxış
Tempa-nın rəsmi həll səhifələrində idarəetmə şkafları, “DDC-PLC-DSC Şkafları”, MCC şkafları və LVP5000 başlıqları ayrıca tətbiq qrupları kimi təqdim olunur. İstehsalçının istifadə etdiyi “DSC” yazılışını texnoloji proseslərin avtomatlaşdırılmasında geniş işlənən DCS abreviaturası ilə avtomatik eyniləşdirmək olmaz; təklifdə istehsalçının məhsul başlığı ilə tətbiq ediləcək idarəetmə arxitekturası ayrı-ayrılıqda göstərilməlidir. Bu məhsul qruplarının enerji paylanması, siqnal sıxlığı, operatorla qarşılıqlı əlaqəsi və texniki xidmət yanaşması fərqlidir. İdarəetmə pultunda erqonomika və göstəricilərin yerləşdirilməsi ön plana çıxdığı halda, PLC şkafında aşağı gərginlikli siqnalların güc xətlərindən ayrılması, MCC-də isə yüksək cərəyan yolları və bölmələrə ayırma kritik əhəmiyyət daşıyır.
Kataloqdakı məhsul ailələri hazır layihəni əvəz etmir. Eyni gövdə müxtəlif daxili düzülüşlərlə çox fərqli vəzifələri yerinə yetirə bilər. Buna görə də tələbat formasında qidalanma gərginliyi, ümumi güc, mühərrik sayı, idarəetmə arxitekturası, rabitə strukturu, ətraf mühitin temperaturu, toz və rütubət şəraiti, kabel giriş istiqaməti, montaj sahəsi və texniki xidmət yanaşması birlikdə göstərilməlidir. Son seçim qüvvədə olan layihə standartları və risk qiymətləndirilməsi əsasında təsdiqlənməlidir.
İdarəetmə pultları: operator ilə texnoloji proses arasındakı interfeys
İdarəetmə pultu operatorun istehsal xəttini izlədiyi və ona müdaxilə etdiyi fiziki interfeysdir. Ekran, düymə, seçici açar, xəbərdarlıq lampası, qəza dayandırma düyməsi və sənaye kompüteri kimi elementlər baxış bucağına və istifadə tezliyinə görə yerləşdirilir. Həddindən artıq yüksəkdə yerləşən və ya əlçatmaz element gündəlik istifadədə erqonomik problem yarada bilər; bir-birinə bənzəyən əmrlərin yaxın yerləşdirilməsi isə səhv riskini artıra bilər. Layihələndirmə zamanı yalnız avadanlığın yerləşib-yerləşmədiyi deyil, növbə ərzində necə istifadə olunacağı da qiymətləndirilir.
İdarəetmə pultunun içərisi də ön hissəsi qədər vacibdir. Monitor və kompüterlərin yaydığı istilik, kabellərin əyilmə radiusları, texniki xidmət qapaqları, torpaqlama, məlumat və güc kabellərinin ayrılması nəzərə alınır. Təmizlik tələb olunan sahələrdə səth seçimi, ağır sənayedə isə zərbə, vibrasiya və girişə nəzarət tələbləri fərqlənir. Operator pultunun mövqeyi maşın təhlükəsizliyi təhlili ilə birlikdə nəzərdən keçirilməli, qəza dayandırma və sıfırlama funksiyaları müvafiq təhlükəsizlik layihəsinə uyğun qurulmalıdır.

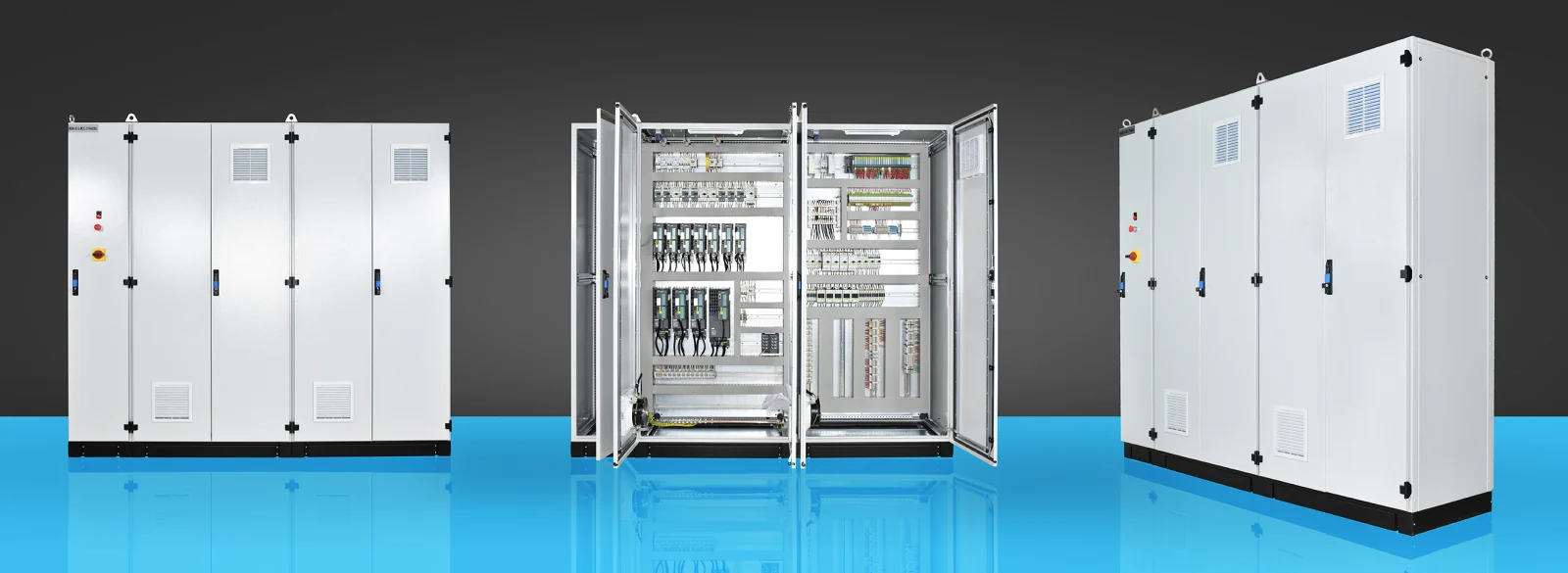

DDC-PLC-DSC məhsul başlığı və DCS tətbiq konteksti
PLC şkafları maşın və xətt avtomatlaşdırılmasında sürətli deterministik idarəetmə, DDC şkafları isə bina və köməkçi qurğuların avtomatlaşdırılmasında birbaşa rəqəmsal idarəetmə üçün istifadə olunur. Texnoloji proses tətbiqlərində DCS, yəni paylanmış idarəetmə sistemi arxitekturaları genişmiqyaslı idarəetmə və monitorinqi təmin edir. Tempa-nın rəsmi səhifə başlığındakı “DSC” ifadəsi məhsul qrupu adı kimi saxlanmalı; layihənin faktiki idarəetmə arxitekturası ayrıca DDC, PLC və ya DCS kimi müəyyənləşdirilməlidir. Şkaf layihələndirməsində ümumi tələb kontrollerin, uzaq I/O-nun, qida mənbəyinin, rabitə avadanlığının və sahə terminallarının aydın topologiya ilə yerləşdirilməsidir. Klemm planı ilə I/O siyahısı arasında əlaqə izlənə bilməli, kabel kanallarında doluluq və gələcək müdaxilələr üçün kifayət qədər ehtiyat saxlanmalıdır.
Analoq ölçmə, sürətli sayğac və təhlükəsizlik I/O dövrələrinin kabelləri, eləcə də sənaye Ethernet kabelləri elektromaqnit təsirlərdən qorunacaq şəkildə çəkilir. Güc elektronikası ilə həssas siqnal avadanlığının eyni həcmdə plansız yerləşdirilməsi qeyri-sabit ölçmələrə və rabitə problemlərinə səbəb ola bilər. Zərurət olduqda fiziki ayırma, ekranlama, düzgün torpaqlama və uyğun EMC şkaf ailəsi nəzərdən keçirilir. İstilik hesablaması kontroller istehsalçılarının icazə verdiyi ətraf mühit temperaturu diapazonu və şkafın quraşdırıldığı sahənin faktiki temperaturu əsasında aparılmalıdır.

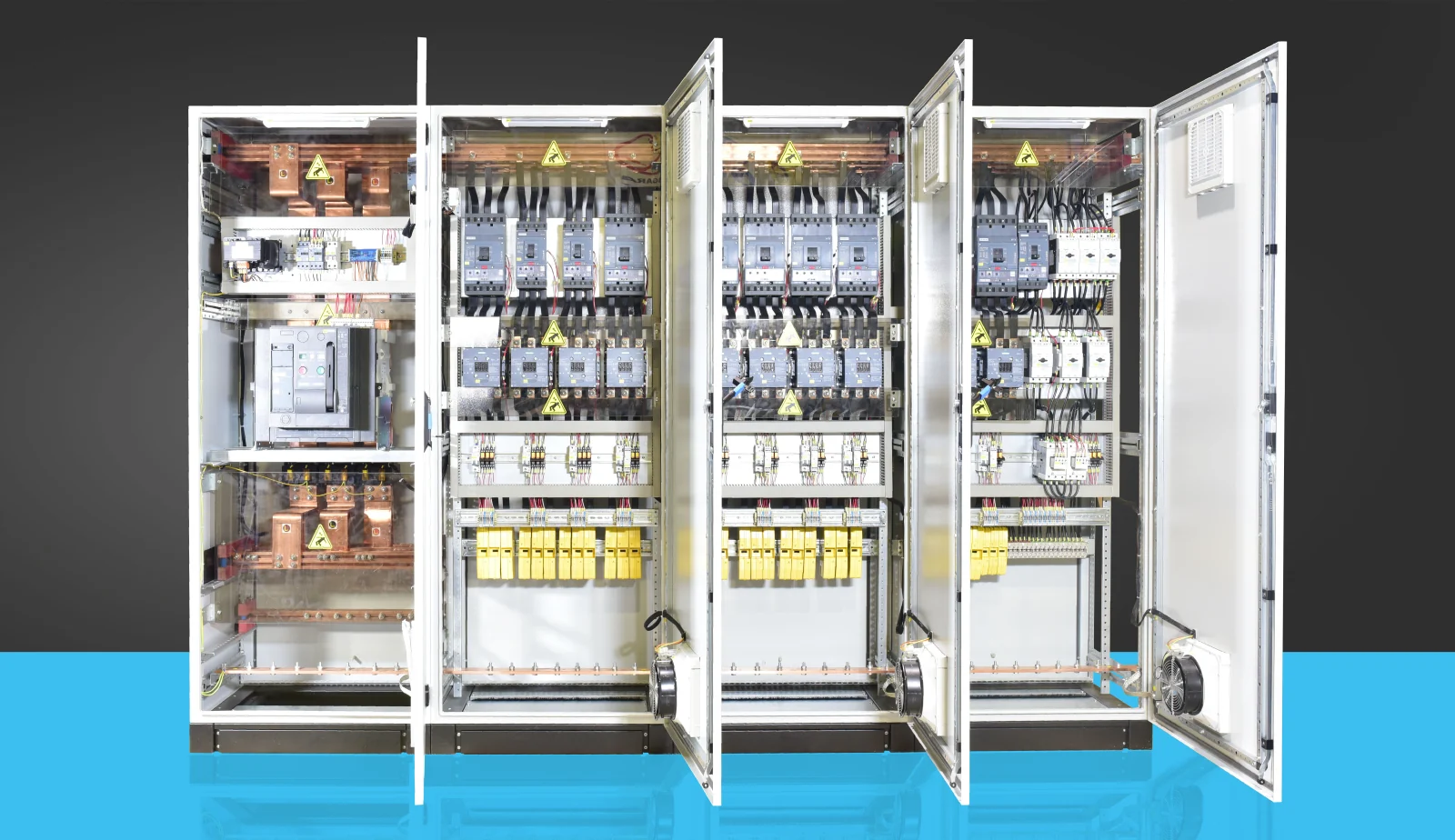

MCC şkafları: mühərrik idarəetməsinin nizamlı və texniki xidmətə yararlı qurulması
Mühərrik idarəetmə mərkəzi çoxsaylı mühərriklərin qidalanmasını və idarəetməsini vahid arxitekturada birləşdirir. Əsas açar, şinlər, mühərrik mühafizə elementləri, kontaktorlar, yumşaq işəsalma qurğuları və ya elektrik intiqalları, ölçmə və rabitə komponentləri layihənin ehtiyacına uyğun yerləşdirilir. Mühərrikin gücü ilə yanaşı, eynizamanlılıq, işəsalma cərəyanı, qısaqapanma səviyyəsi və selektivlik hesablaması da şkafın strukturunu müəyyənləşdirir. Bölmələrə ayırma, çıxarılan və ya sabit bloklu quruluşun seçilməsi texniki xidmət zamanı hansı bölmələrin gərginliksizləşdiriləcəyinə birbaşa təsir edir.
MCC layihələndirilməsində kabel birləşmə sahəsi sonradan düşünülməməlidir. Böyük en kəsikli güc kabelləri, kabel ucluqları və cərəyan transformatorları əhəmiyyətli həcm tələb edir. Giriş istiqaməti, kabel tavasının hündürlük səviyyəsi, altlıq və kabel çəkmə marşrutu sahə baxışı zamanı yoxlanılır. Elektrik intiqallarının harmonik və istilik təsirləri, əyləc rezistoru, havalandırma və rabitə topologiyası ayrıca araşdırılır. Nasazlıq zamanı dövrənin tez tapılması üçün etiket, birxətli sxem, klemm nömrəsi və cihaz kodu eyni sənədləşdirmə standartına uyğun olmalıdır.
LVP5000 və alçaq gərginlikli şkaf yanaşması
Tempa-nın idarəetmə sistemləri bölməsində yer alan LVP5000 alçaq gərginlikli şkaf həlli kimi təqdim olunur. Bu tip sistemlərdə əsas paylama, ikinci dərəcəli çıxışlar, ölçmə, kompensasiya və mühərrik idarəetmə funksiyaları bir şkaf sırası daxilində planlaşdırıla bilər. Hansı funksiyaların eyni sırada yerləşəcəyi istismarın fasiləsizliyi, daxili ayırma forması, giriş səlahiyyəti və texniki xidmət strategiyası ilə müəyyənləşdirilir. Birxətli sxem, yük siyahısı və qısaqapanma hesablaması tamamlanmadan yalnız xarici ölçülər əsasında təklif hazırlamaq düzgün deyil.
Nominal cərəyan yeganə seçim meyarı deyil. Şinin en kəsiyi, ətraf mühitin temperaturu, şkafların yanaşı yerləşdirilməsi, şkafdaxili temperatur artımı, mühafizə cihazlarının güc itkiləri və quraşdırma yerinin dəniz səviyyəsindən hündürlüyü kimi dəyişənlər yükgötürmə qabiliyyətinə təsir edə bilər. Müvafiq standartların tələb etdiyi layihə yoxlaması və sınaq yanaşması layihənin əvvəlində müəyyənləşdirilməlidir. Oskon komponent seçimini sahədəki texnoloji proses və avtomatlaşdırma tələbləri ilə uyğunlaşdıraraq şkaf istehsalı üçün texniki sənədlər paketini hazırlayır.
Kompensasiya və köməkçi idarəetmə şkafları
Reaktiv gücün kompensasiyası elektrik enerjisinin keyfiyyətinə və şəbəkədən istifadəyə təsir edən ayrıca mühəndislik mövzusudur. Kondensator pillələri, kontaktor və ya tiristorla kommutasiya, reaktor ehtiyacı, harmonik ölçmələri və havalandırma birlikdə qiymətləndirilir. Mövcud müəssisədə yalnız hesab-fakturadakı göstəricilərə baxmaq əvəzinə yük profili və harmonik spektr ölçülməlidir. Yanlış seçilmiş pillə və ya qeyri-kafi soyutma şkaf daxilində lüzumsuz qızmaya və komponentlərin vaxtından əvvəl köhnəlməsinə səbəb ola bilər.
Mnemonik sxemli panellər, yerli idarəetmə qutuları, sahə paylayıcı şkafları və xüsusi sınaq pultları da idarəetmə arxitekturasının bir hissəsi ola bilər. Bu tətbiqlərdə operatorun məlumatı necə əldə etdiyi, sahə cihazlarının hansı nöqtədə birləşdirildiyi və nasazlıq ssenarisində hansı idarəetmə vasitəsindən istifadə olunacağı müəyyənləşdirilir. Hər xüsusi həll üçün gövdə materialı, qapı quruluşu, montaj lövhəsi, kipləşdirici, kilid və kabel girişi ayrıca seçilir.
Düzgün idarəetmə şkafı üçün seçim cədvəli
| Tətbiq | Prioritet layihələndirmə məsələsi | Layihə üçün tələb olunacaq məlumatlar |
|---|---|---|
| İdarəetmə pultu | Erqonomika, görünmə, operator təhlükəsizliyi | Ekran və əmr siyahısı, istifadə tezliyi, operatorun mövqeyi |
| DDC / PLC / DSC məhsul qrupu; DCS tətbiqləri | Siqnal bütövlüyü, şəbəkə, I/O sıxlığı, istilik | I/O siyahısı, topologiya, güc itkiləri, genişlənmə nisbəti |
| MCC | Qısaqapanma, bölmələrə ayırma, mühərrikin qidalanması və texniki xidmət | Mühərrik siyahısı, işəsalma üsulu, kabel en kəsikləri, selektivlik |
| Alçaq gərginlikli paylama | Şin, mühafizənin koordinasiyası, istismarın fasiləsizliyi | Birxətli sxem, yük profili, qısaqapanma səviyyəsi, ayırma forması tələbi |
| Kompensasiya | Harmoniklər, pillə quruluşu və soyutma | Enerji ölçməsi, yük dəyişməsi, harmonik hesabatı |
İstilik idarəetməsi və sahə şəraiti
Şkaf daxilindəki hər cihaz müəyyən miqdarda istilik yaradır. Elektrik intiqalı, qida mənbəyi, transformator və mühafizə elementlərinin güc itkiləri toplanmalı; şkaf səthinin təbii istilikverməsi, ətraf mühitin temperaturu və günəşdən yaranan istilik yükü nəzərə alınmalıdır. Nəticəyə görə təbii havalandırma, ventilyator-filtr, şkaf kondisioneri və ya istilik dəyişdiricisi seçilə bilər. Təkcə soyutma cihazı əlavə etmək kifayət deyil; hava axınının qısa dövrə yaratmaması üçün giriş və çıxış mövqeləri, eləcə də cihazların ətrafında isti havanın toplandığı zonalar araşdırılmalıdır.
Tozlu, yağlı, rütubətli, korroziyalı və ya açıq hava mühitində gövdə materialı və mühafizə dərəcəsi dəyişir. Kabel kipgəci, havalandırma dəliyi və qapı üzərindəki cihazlar şkafın ümumi mühafizə səviyyəsinə təsir edir. Paslanmayan polad və ya EMC həllinə ehtiyac varsa, bu seçim idarəetmə şkafının daxili arxitekturası ilə birlikdə aparılır. Sahədə sonradan nəzarətsiz açılan dəliklər düzgün seçilmiş gövdənin mühafizə göstəricilərini zəiflədə bilər.
Oskon ilə layihənin gedişi
Proses sahə baxışı və funksiyanın müəyyənləşdirilməsi ilə başlayır. Yük və I/O siyahıları yoxlanılır, birxətli sxem və idarəetmə arxitekturası hazırlanır, komponentlərin təxmini güc itkiləri hesablanır. Tempa şkaf ailəsi ölçü, material, mühafizə və əlçatanlıq ehtiyacına uyğun seçilir. Daha sonra mexaniki yerləşdirmə, kabel kanalları, klemmlər, şin, torpaqlama, etiketləmə və istilik idarəetməsi təfərrüatlandırılır. Layihə nəzərdən keçirildikdən sonra istehsal sənədləri yekunlaşdırılır.
FAT mərhələsində enerji paylanması, I/O, rabitə, həyəcan siqnalları, təhlükəsizlik funksiyaları və sənədləşdirmə nəzarət olunan ssenarilərlə yoxlanılır. Sahədə kabel yoxlamaları, SAT və istismara vermə həyata keçirilir. Təhvilvermə aktual sxemlər, proqram təminatının ehtiyat nüsxələri, parametrlər, sınaq qeydləri və texniki xidmət məlumatları ilə tamamlanır. Beləliklə, idarəetmə şkafı sadəcə təhvil verilən bir gövdə deyil, istismar və izlənmə imkanına malik sistem olur.
Təklif istəməzdən əvvəl hazırlıq siyahısı
- Tətbiqin funksiyasını və şkafın sərhədlərini göstərən birxətli sxem və ya blok diaqramı
- Yük, mühərrik, I/O, rabitə və operator cihazı siyahıları
- Qidalanma, qısaqapanma, neytral və torpaqlama sistemi haqqında məlumatlar
- Ətraf mühitin temperaturu, rütubət, toz, kimyəvi təsir və qapalı/açıq mühitin təsviri
- Kabel giriş istiqaməti, sahə yerləşdirmə planı, altlıq və texniki xidmət keçidinin ölçüləri
- Mühafizə dərəcəsi, material, rəng, kilid və əlçatanlıqla bağlı gözləntilər
- Ehtiyatlandırma, genişlənmə ehtiyatı, texniki xidmət yanaşması və hədəf istismara vermə tarixi
Bu məlumatlar birlikdə təqdim edildikdə uyğun gövdə seçimi, daxili yerləşdirmə və avtomatlaşdırmanın əhatə dairəsi eyni texniki əsasda qiymətləndirilə bilər. Oskon-un zavod avtomatlaşdırması, avtomatlaşdırma üzrə məsləhətçiliyi və istismara vermə imkanları Tempa-nın şkaf portfelini sahədə işləyən bütöv idarəetmə sisteminə çevirir.
Rəsmi məhsul mənbələri: Məhsul ailələri və şəkillər Tempa Pano-nun İdarəetmə Şkafları, DDC-PLC-DSC Şkafları, MCC Şkafları və LVP5000 səhifələri əsasında hazırlanmışdır. Yekun texniki göstəricilər layihə şərtlərinə və istehsalçının aktual sənədlərinə əsasən təsdiqlənməlidir.
