Elektrik enerjisinin paylanmasında şin sistemi enerjini yalnız bir nöqtədən digərinə ötürən mis keçiricilərdən ibarət deyil. Cərəyanburaxma qabiliyyəti, temperatur artımı, qısaqapanmaya davamlılıq, birləşmələrin etibarlılığı, toxunmaya qarşı mühafizə, montaj sürəti və texniki xidmət üçün əlçatanlıq eyni konstruksiyanın iş göstəricilərini müəyyən edir. Tempa Pano-nun şin və şinli paylama portfeli yüksək cərəyanlı baş paylama tətbiqlərindən kompakt modullu paylama bloklarına, divardaxili və ya divarüstü hazır paylayıcı lövhələrə qədər müxtəlif pillələri əhatə edir.
Bu bələdçidə K-BAR, EASYBAR, TEMBAR, TM, TT-TM, TT-TTS və TDK ailələrinin hansı ehtiyaclara cavab verdiyini kataloq yanaşması ilə nəzərdən keçiririk. Texniki göstəricilər hər məhsul ailəsi üçün eyni deyil; buna görə cədvəllər müqayisə üçün başlanğıc nöqtəsidir, yekun seçim isə birxətli sxem, qısaqapanma hesablaması, yük profili, mühafizə aparatı və istehsalçının aktual sənədləri əsasında edilir. Oskon-un rolu bu komponentləri layihə hesablamaları, lövhədə yerləşdirmə, mühafizənin koordinasiyası və sahədə istismara vermə vasitəsilə işlək paylama sisteminə çevirməkdir.
Portfeli cərəyan pilləsinə və tətbiqə görə nəzərdən keçirin

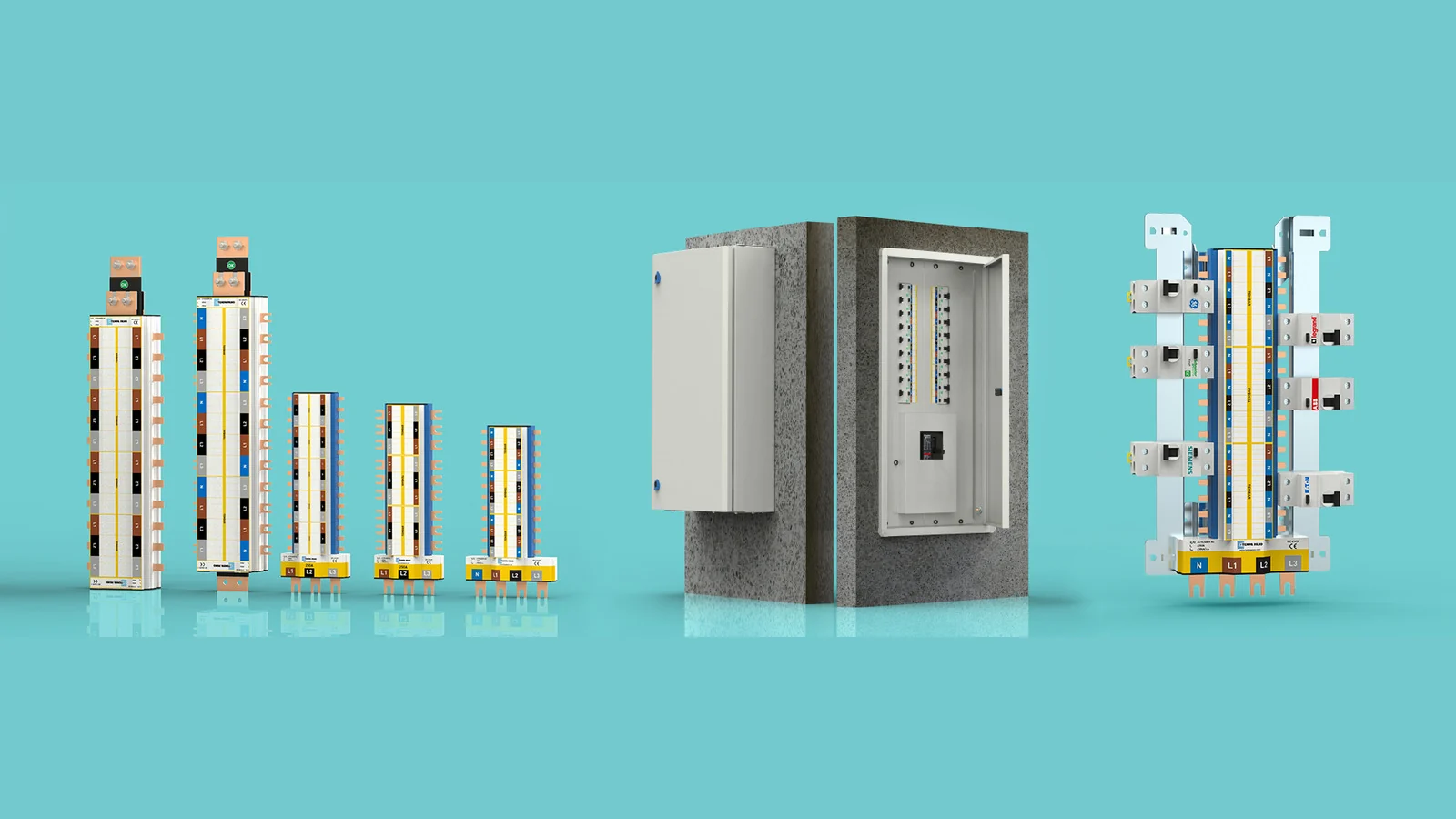

Tempa-nın rəsmi məhsul səhifələri şin həllərini müxtəlif istifadə miqyaslarına ayırır. K-BAR baş paylayıcı lövhələrdə yüksək cərəyan və möhkəm mexaniki konstruksiya ehtiyacına yönəlib. EASYBAR ailəsi 630 A, 1250 A və 1600 A seçimləri ilə deşmə tələb etməyən modullu birləşmə yanaşması təqdim edir. TM, TT-TM və TT-TTS ailələri daha kompakt, tam izolyasiyalı paylama nöqtələri yaradır. TDK lövhələri isə şin sistemini gövdə, torpaqlama və neytral quruluşu ilə birlikdə hazır paylama gövdəsində birləşdirir.
Bu qruplar sadəcə bir-birinin böyük və ya kiçik versiyası deyil. Birləşmə texnikası, qütb quruluşu, mühafizə yanaşması və nəzərdə tutulan lövhə arxitekturası fərqlənir. Əsas giriş şini seçilərkən yalnız cari cərəyan deyil, eynizamanlılıq və genişlənmə ehtiyatı da qiymətləndirilir. İkinci dərəcəli paylamada isə çıxış sayı, mühafizə aparatlarının ölçüləri, kabel istiqamətləri və sahədə aparılacaq texniki xidmət ön plana çıxır. Əksər layihələrdə ən uyğun quruluş müxtəlif ailələrin eyni birxətli sxemdə düzgün pillələrdə istifadə edilməsindən yaranır.
K-BAR: yüksək cərəyan üçün deşiksiz birləşmə yanaşması

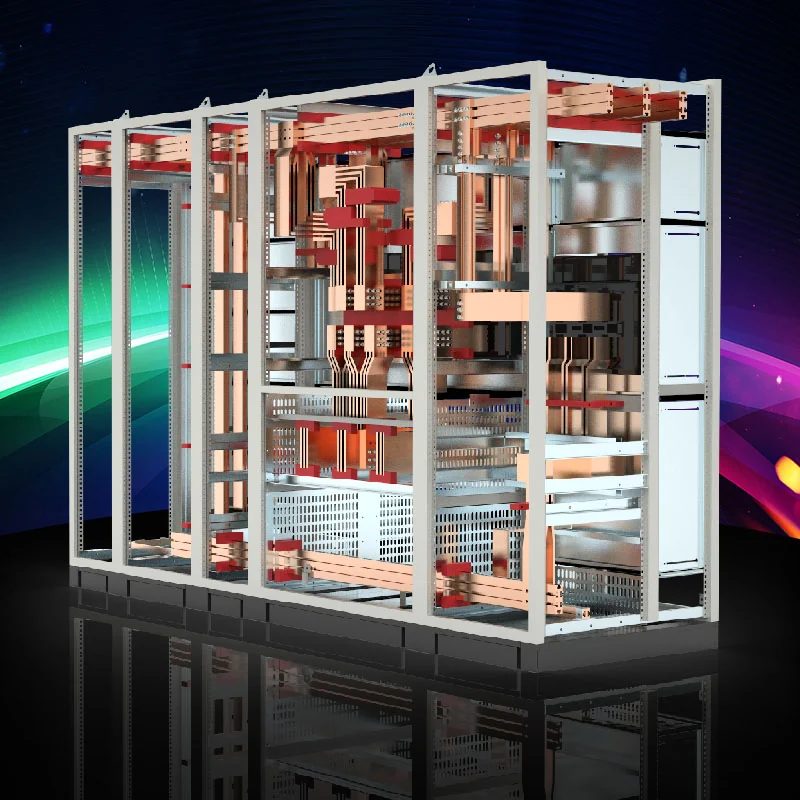

K-BAR Tempa-nın rəsmi səhifəsində 4000 A-ə qədər tətbiqlər üçün təqdim edilən şin sistemi kimi təsvir olunur. Üç müxtəlif en kəsiyi seçimi mövcuddur. Şində deşik açmadan birləşmə layihədə çıxış nöqtələrinin təşkilini, montaj müddətini və sonradan ediləcək nəzarətli dəyişiklikləri asanlaşdırmaq məqsədi daşıyır. Geniş soyuma səthi temperaturun idarə olunmasına, profilin həndəsəsi isə mexaniki davamlılığa və birləşmənin sabitliyinə töhfə verir.
İstehsalçı K-BAR üçün temperatur artımı və qısaqapanmaya davamlılıq sınaqlarının IEC 61439-2 çərçivəsində aparıldığını bildirir. Bu məlumat hər lövhə layihəsinin avtomatik olaraq uyğun olması demək deyil. Şinin uzunluğu, dayaqlar arasındakı məsafə, lövhədə havalandırma, birləşmə nöqtələri, ətraf mühitin temperaturu və mühafizə quruluşu hər layihəyə xasdır. Qısaqapanma hesablamasında gözlənilən pik cərəyan və qısamüddətli davamlılıq mexaniki dayaqların yerləşməsi ilə birlikdə yoxlanılmalıdır.
EASYBAR: üç cərəyan seçimi ilə modullu paylama

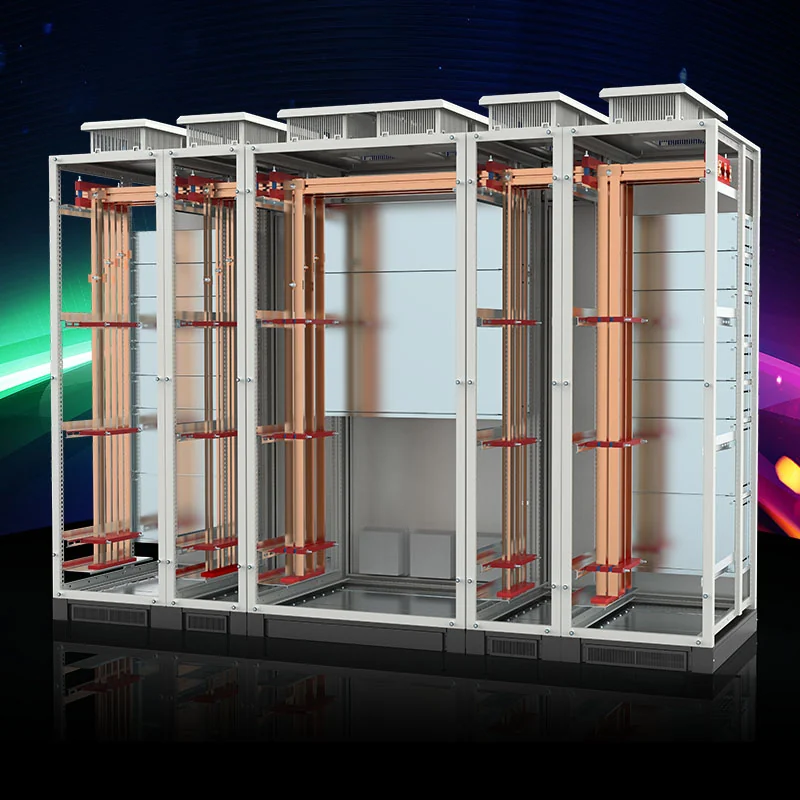

EASYBAR ailəsi rəsmi səhifədə 630 A, 1250 A və 1600 A seçimləri ilə təqdim olunur. Sistem ikiqat şin kanalı və izolyasiyaedici dayaq quruluşu ilə deşmə əməliyyatını aradan qaldıran xüsusi birləşdirici elementlərdən istifadə edir. Bu yanaşma standartlaşdırılmış lövhə modullarında təkrarlana bilən montaj üçün üstünlük yaradır. Lakin birləşdirici elementin sıxma momentinə, təmas səthinə, istifadə olunan mühafizə aparatının birləşmə həndəsəsinə və istehsalçının montaj təlimatına tam riayət edilməlidir.
Deşiksiz birləşmə çeviklik yaratsa da, nəzarətsiz dəyişiklik etmək səlahiyyəti demək deyil. Yeni çıxış əlavə edilərkən yük, eynizamanlılıq, şinin cərəyanburaxma qabiliyyəti və qısaqapanma şəraiti yenidən qiymətləndirilir. Faza ardıcıllığı, neytral və mühafizə keçiricisi aydın şəkildə işarələnməli; qapaqlar və şəffaf mühafizə örtükləri vasitəsilə toxunmaya qarşı mühafizə təmin edilməlidir. Termal kamera ilə dövri yoxlama aparılacaqsa, ölçmə nöqtələrinə təhlükəsiz çıxış layihə mərhələsində nəzərə alınmalıdır.
TM, TT-TM və TT-TTS: tam izolyasiyalı kompakt paylama
TM ailəsi rəsmi məhsul məlumatında 100 A və 250 A, 415 VAC göstəriciləri ilə qeyd olunur. Bütöv mis konstruksiya, rəng kodları və mühafizə qapaqları kompakt paylama nöqtəsi yaradır. İstehsalçı 30 kA şərti qısaqapanma göstəricisini bildirir. “Şərti” ifadəsi mühüm detaldır; göstərilən göstərici qidalanma tərəfindəki uyğun mühafizə aparatı və istehsalçının müəyyən etdiyi sınaq şərtləri ilə birlikdə nəzərə alınmalıdır. Yalnız şinin etiketindəki cərəyan qiymətinə əsaslanaraq qısaqapanmaya uyğunluq qəbul edilməməlidir.
TT-TM ailəsi 400 A və 800 A, 415 VAC tətbiqləri üçün, TT-TTS isə 250 A, 415 VAC tətbiqləri üçün təqdim olunur. Tempa səhifəsi TT-TM üçün variantdan asılı olaraq 50 kA və ya 70 kA, TT-TTS üçün isə 30 kA bir saniyəlik şərti qısaqapanma göstəriciləri verir. Qütb sayı, giriş və çıxış quruluşu, birləşmənin en kəsiyi və mühafizə qapaqları layihənin ehtiyacına görə nəzərdən keçirilir. Tam izolyasiyalı gövdə texniki xidmətin təhlükəsizliyinə kömək edir; bununla belə, enerjisiz vəziyyətdə işləmə, kilidləmə-etiketləmə və uyğun fərdi mühafizə vasitələrindən istifadə qaydaları qüvvədə qalır.
TEMBAR və məhsul ailəsinin sistemdəki yeri
TEMBAR Tempa-nın paylama sistemi şəkillərində və TDK-S kimi hazır lövhə həllərində istifadə olunan modullu şin yanaşmasıdır. Rənglə ayrılmış faza və neytral quruluşu, müxtəlif markalı mühafizə aparatlarının nizamlı birləşdirilməsi üçün aksesuarlar və kompakt yerləşdirmə təqdim edir. Məhsul seçilərkən əsas açarın mövqeyi, çıxış sayı, birfazalı və ya üçfazalı yüklərin paylanması və neytral cərəyanı birlikdə qiymətləndirilir.
Müasir müəssisələrdə qeyri-xətti yüklər neytral keçiricidə gözləniləndən yüksək cərəyan yarada bilər. Buna görə “fazalar balanslaşdırılıb” fərziyyəsi ölçmə və ya yük hesablaması ilə təsdiqlənməlidir. Harmonik tərkibi yüksək olan məlumat sistemləri, işıqlandırma və ya elektron qida mənbəyi yüklərində neytralın en kəsiyi və istilik təsiri ayrıca araşdırılır. TEMBAR və ya başqa ailənin istifadəsi bu mühəndislik hesablamasını aradan qaldırmır; sistemin nizamlı tətbiqini asanlaşdıran avadanlıq bazası təmin edir.
TDK paylayıcı lövhələri: şin, gövdə və montajın birləşməsi
TDK ailəsi şinli paylamanı lövhə gövdəsində hazır quruluş kimi təqdim edir. TDK-S məhsul səhifəsində TEMBAR sistemi, torpaqlama şini və mühafizə örtüklü neytral şini, tənzimlənən montaj konstruksiyası, kabel keçid lövhələri, gizli menteşə, qapının açılma istiqamətinin dəyişdirilməsi imkanı və RAL 7035 səth məlumatları yer alır. Beləliklə, paylama yalnız açıq şin dəsti kimi deyil, əlçatanlıq və kabellərin təşkili ilə birlikdə qiymətləndirilir.
Divardaxili və ya divarüstü montaj qərarında divarın quruluşu, kabel girişləri, texniki xidmət sahəsi və memarlıq tamamlama işləri nəzərə alınır. Lövhənin qapısı açıldıqda təxliyə yolunu daraltmamalı; əsas açar və etiketlər istismar heyətinə görünməlidir. Kabel ehtiyatı, əyilmə radiusu və yanğının yayılmasını dayandıran tətbiqlər sahə montaj paketinə daxil edilməlidir. Paylayıcı lövhənin gövdə ölçüsü yalnız modul sayına görə deyil, birləşmə və istilik şəraitinə görə seçilir.
Məhsul ailələrinin müqayisə cədvəli
| Ailə | Rəsmi səhifədə təqdimatı | Seçimdə əsas məqam |
|---|---|---|
| K-BAR | 4000 A-ə qədər, üç en kəsiyi variantlı yüksək cərəyanlı şin sistemi | Qısaqapanma hesablaması, dayaqlar arasındakı məsafə, temperatur artımı və baş paylama yerləşdirməsi |
| EASYBAR | 630 / 1250 / 1600 A deşiksiz modullu şin | Birləşdirici element, sıxma momenti, aparatın həndəsəsi və genişlənmə planı |
| TM | 100 / 250 A, 415 VAC tam izolyasiyalı paylama | Çıxış sayı, mühafizənin koordinasiyası və şərti qısaqapanma şərtləri |
| TT-TM | 400 / 800 A, 415 VAC tam izolyasiyalı paylama | Variant, qütb quruluşu, birləşmənin en kəsiyi və qısaqapanma səviyyəsi |
| TT-TTS | 250 A, 415 VAC kompakt paylama | Lövhədəki sahə, çıxış quruluşu və qidalanma tərəfindəki mühafizə |
| TDK | Gövdə daxilində hazır şinli paylama | Montaj növü, kabel girişi, neytral/torpaqlama quruluşu və əlçatanlıq |
Düzgün ölçüləndirmə üçün zəruri layihə məlumatları
İlkin məlumat birxətli sxemdir. Qidalanma mənbəyi, transformatorun gücü, kabelin impedansı, mühafizə aparatları, yüklərin nominal və işçi cərəyanları, eləcə də gələcək çıxışlar göstərilir. Eynizamanlılıq əmsalı faktiki istismar məlumatlarına əsasən müəyyən edilir. Sonra lövhənin qoşulacağı nöqtədə gözlənilən qısaqapanma cərəyanı hesablanır. Şin və dayaqların termik və dinamik davamlılığı mühafizə aparatının açma müddəti ilə birlikdə yoxlanılır.
Ətraf mühitin temperaturu, lövhədaxili havalandırma, yanaşı düzülüş və dəniz səviyyəsindən hündürlük kimi şərtlər temperatur artımına təsir edə bilər. Birləşmələrin keçid müqaviməti, düzgün sıxma momenti və keçirici səthinin hazırlanması da iş göstəricilərinə təsir edir. Faza yükləri balanslaşdırılır; neytral, mühafizə keçiricisi və potensialların bərabərləşdirilməsi birləşmələri layihədə aydın göstərilir. İşlər tamamlandıqda vizual baxış, sıxlığın yoxlanması, elektrik fasiləsizliyi, izolyasiya və funksional sınaqlar qeydə alınır.
Texniki xidmət, ölçmə və təhlükəsiz müdaxilə
Şinli paylamada nasazlıq çox vaxt boşalmış və ya çirklənmiş birləşmənin qızması ilə başlayır. İstehsalçının sıxma momenti qiymətləri istehsal zamanı tətbiq edilməli və keyfiyyət qeydlərinə daxil edilməlidir. İstismar şəraitindən asılı olaraq termal görüntüləmə, vizual baxış və planlı dayandırma zamanı birləşmələrin müayinəsi aparıla bilər. Qapaqların yerinə qoyulmaması və ya texniki xidmətdən sonra səhv quraşdırılması toxunmaya qarşı mühafizəni zəiflədir.
Yeni çıxış əlavə edilərkən boş fiziki sahənin olması kifayət deyil. Ümumi yük, qısaqapanma səviyyəsi, mühafizənin selektivliyi, faza balansı və şinin temperaturu yenidən yoxlanılır. Dəyişiklik birxətli sxemə və lövhə etiketlərinə daxil edilir. Bu nizam-intizam modullu sistemin yaratdığı çeviklikdən təhlükəsiz istifadəni təmin edir.
Oskon ilə layihədən istismara verməyə
Oskon sahə baxışı zamanı mövcud paylama sistemini və genişlənmə hədəfini araşdırır; yük siyahısını, qısaqapanma və selektivlik hesablamalarını texniki layihəyə çevirir. Tempa şin ailəsi və lövhə gövdəsi tətbiqin cərəyan pilləsinə və əlçatanlıq şərtlərinə görə seçilir. Şinlərin yerləşdirilməsi, mühafizə aparatları, ölçmə, kabel birləşmələri, neytral və torpaqlama sistemi birlikdə layihələndirilir. İstehsal və FAT-dan sonra sahə birləşmələri, funksional sınaqlar və termal müşahidə planı tamamlanır.
Təklif mərhələsində aktual birxətli sxem, transformator və qidalanma məlumatları, yük siyahısı, gözlənilən qısaqapanma səviyyəsi, giriş-çıxış kabellərinin en kəsikləri, lövhənin yeri, ətraf mühitin temperaturu və genişlənmə gözləntisi təqdim edilməlidir. Bu məlumatlar hazır deyilsə, Oskon-un avtomatlaşdırma üzrə məsləhət xidməti ilə ölçmə və layihələndirmə işləri aparıla bilər. Beləliklə, məhsul kodundan başlayan seçim müəssisənin real enerji paylama ehtiyacına uyğunlaşdırılır.
Rəsmi məhsul mənbələri: Bu bələdçi Tempa Pano-nun Şin və Paylama Sistemləri, K-BAR, EASYBAR, TM, TT-TM, TT-TTS və TDK səhifələri əsasında hazırlanmışdır. Dəqiq göstəricilər aktual texniki sənədlər və layihə hesablamaları ilə təsdiqlənməlidir.
