Cihazın xarici bağlantısı ilə çap dövrə lövhəsi arasındakı interfeysi yalnız konnektorun qütb sayına əsasən layihələndirmək olmaz. Lövhələrin bir-birinə nəzərən mövqeyi, məlumat ötürmə sürəti, fasiləsiz cərəyan, kabel quruluşu, ekranlama, kontakt etibarlılığı, lehimləmə prosesi və cihaz gövdəsində əlçatanlıq eyni seçimə təsir edir. HARTING PCB konnektor portfeli kartdan karta, kartdan kabelə və sahə kabelləşməsinə uyğun PCB klemensləri kimi müxtəlif bağlantı funksiyalarını əhatə edir. har-flex, har-flexicon, har-modular və HARTING ix Industrial kimi məhsul ailələri bu funksiyaları müxtəlif sıxlıq, istehsal və texniki xidmət ssenarilərində yerinə yetirmək üçün nəzərdə tutulur.
Bu kataloq təlimatı məhsul ailələrinin adlarını kommersiya təklifi siyahısına çevirməzdən əvvəl verilməli olan texniki sualları izah edir. Əvvəlcə interfeys arxitekturası və elektrik funksiyası müəyyənləşdirilməli; sonra kontakt sayı, lövhə həndəsəsi, uclandırma, montaj növü, kabel çıxışı, mexaniki bərkitmə, qablaşdırma və istehsal üsulu seçilməlidir. Mətndəki cərəyan, kontakt sayı və digər texniki göstəricilər yalnız adı və məhsul nömrəsi verilmiş cari nümunəyə aiddir. Bunlar eyni seriyadakı fərqli qütb, istiqamət və ya uclandırma variantlarına şamil edilməməlidir. Konkret məhsul HARTING texniki məlumat vərəqi, PCB yerləşdirmə məlumatları, lehimləmə profili və cihazın doğrulama sınaqları əsasında seçilir.
İnterfeys arxitekturasını əvvəlcə üç əsas qrupa ayırın
Kartdan karta bağlantıda iki çap dövrə lövhəsi birbaşa konnektorla birləşdirilir. Ana lövhə–əlavə lövhə, paralel mezzanine, genişləndirmə lövhəsi və ya düz bucaq altında yerləşən lövhə quruluşu fərqli konnektor həndəsələri tələb edir. Lövhələr arasındakı faktiki məsafə, tolerans zənciri, qoşulma istiqaməti və mexaniki dayaq layihənin əsas giriş parametrləridir. Konnektorun yalnız gövdə hündürlüyü deyil, qoşulmuş cütün yaratdığı ümumi yığım hündürlüyü və lövhə üzərindəki boş saxlanmalı sahə də yoxlanılır.
Kartdan kabelə bağlantı cihazın PCB-sini idarəetmə şkafı, sensor, şəbəkə və ya başqa modulla birləşdirir. Kabel tərəfində çıxarıla bilən şteker, cihazın kənarında ekranlanmış məlumat interfeysi və ya kabel dəstinə krimplənən kontaktlar istifadə edilə bilər. Burada dartılma yükünün azaldılması, yanlış qoşulmanın qarşısını alan kodlaşdırma, operator üçün əlçatanlıq və ekranın cihaz şassisinə keçidi əhəmiyyət qazanır. Kabel çıxışı cihazın qapağına, ventilyatorun hava axınına və ya digər komponentlərə mane olmamalıdır.
PCB terminal bloku yanaşmasında sahə keçiricisi birbaşa lövhə üzərindəki terminal və ya taxıla bilən şteker vasitəsilə qoşulur. Vintli və ya yaylı Push-In kimi bağlantı mexanizmləri texniki xidmət heyətinə təkməftilli və çoxməftilli keçiriciləri sahədə uclandırmağa imkan verir. Terminal addımı, icazə verilən en kəsiyi, izolyasiyanın soyulma uzunluğu, cərəyan və gərginlik göstəricisi, işləmə istiqaməti və giriş sahəsi məhsul kodu ilə təsdiqlənməlidir. Lövhədə yerə qənaət etmək üçün kiçik addım seçərkən izolyasiya, alət üçün giriş və oxunaqlı markalanma nəzərdən qaçırılmamalıdır.

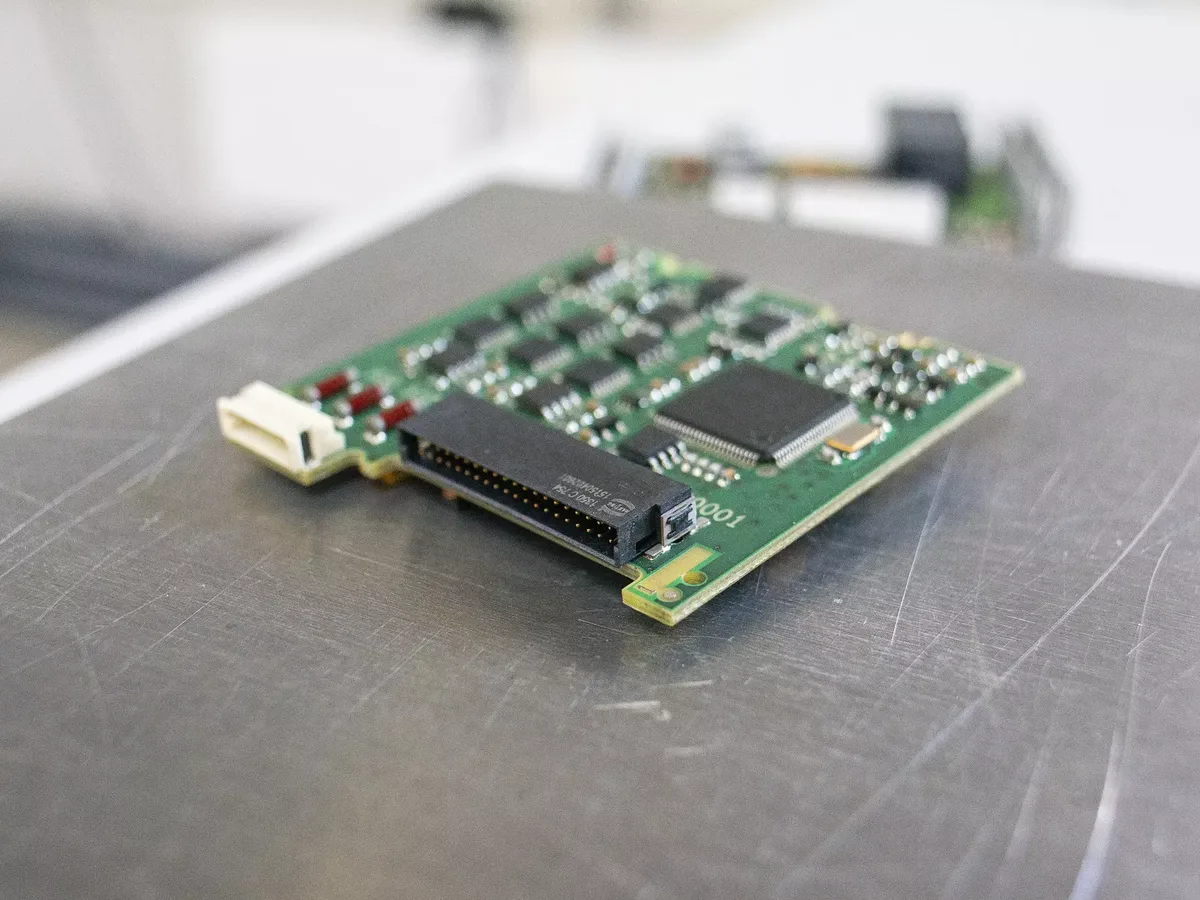

har-flex ilə kartdan karta bağlantı sıxlığını funksiyaya görə planlaşdırın
HARTING har-flex ailəsi sənaye cihazlarında kartdan karta və bəzi kartdan kabelə bağlantılar üçün miniatür sistem yanaşması təqdim edir. Portfeldə siqnal, məlumat, güc və hibrid variantlar; müxtəlif kontakt sayları, düz və ya bucaqlı quruluşlar və uyğun məhsullarda SMT və ya THR bərkidicilər mövcuddur. HARTING ailə səviyyəsində yüksək sürətli variantlar üçün 25 Gbit/s-dək məlumat ötürülməsini qeyd edir. Bu yuxarı hədd hər har-flex konnektorunun hər lövhə yerləşdirməsində 25 Gbit/s təmin etməsi demək deyil. Pin sahəsi, diferensial cüt düzülüşü, PCB materialı, xətt impedansı, via keçidləri və uyğun məhsul cütü birlikdə yoxlanılmalıdır.
Güc və siqnalın eyni interfeysdə birləşdirilməsi üçün hibrid düzülüş nəzərdən keçirilə bilər. Məsələn, 15 75 836 2601 333 məhsul nömrəli har-flex Hybrid M ang 8+36 SMT PL1 Sample, HARTING səhifəsində bucaqlı, SMT montajlı və ümumilikdə 44 kontaktlı nümunə kimi göstərilir; kontakt bölgüsü 8+36 şəklində verilir. Bu nümunə hibrid ailə daxilindəki yerləşdirmə prinsipini göstərir; cərəyan, gərginlik, uyğun qarşılıq məhsulu və istehsal qablaşdırması üçün sifariş ediləcək seriyalı məhsulun texniki məlumat vərəqi əsas götürülməlidir.
Güc yönümlü başqa bir konkret nümunə olan 15 55 012 2701 333 nömrəli har-flex Power M ang 12P THR PL1 Sample, 12 kontakt, bucaqlı həndəsə, THR montajı və 19 A nominal cərəyan göstəricisi ilə təqdim olunur. “Sample” ifadəsi məhsul adının bir hissəsidir; seriyalı istehsal üçün qablaşdırma, minimum sifariş miqdarı və ya alternativ sifariş nömrəsi təklif mərhələsində təsdiqlənir. 19 A göstəricisi bütün har-flex ailəsinə və ya başqa kontakt sayına şamil edilə bilməz. Lövhənin mis təbəqəsi, ətraf mühit temperaturu, çoxsaylı kontaktların yüklənməsi və cərəyanın azaldılması hesablaması cihazın real iş şəraitinə uyğun aparılmalıdır.

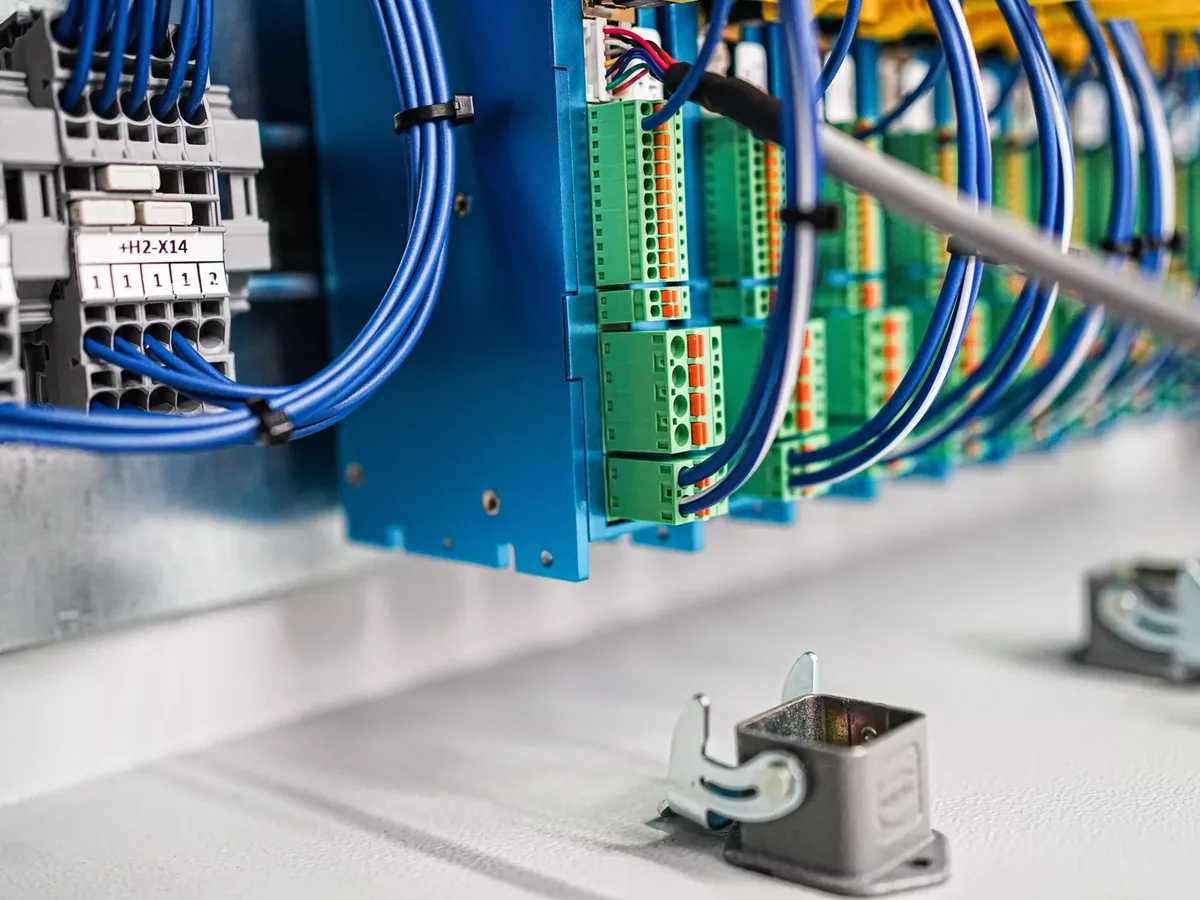

har-flexicon ilə sahədə qoşula bilən lövhə interfeysləri
har-flexicon ayrı-ayrı sahə keçiricilərini PCB-yə qoşmaq üçün hazırlanmış HARTING terminal və taxıla bilən konnektor ailəsidir. İstehsalçı 1,27 mm addımı ailədəki ən kiçik variant kimi təqdim edir; 2,54 mm, 3,5/3,81 mm və 5,0/5,08 mm kimi fərqli addımlar da portfelin müxtəlif en kəsiyi və bağlantı ehtiyaclarını qarşılayır. Kiçik addım daha yüksək bağlantı sıxlığı təmin edir; lakin keçiricinin en kəsiyi, cərəyan, gərginlik, izolyasiya məsafəsi və operator üçün əlçatanlıq hər məhsul üzrə ayrıca nəzərdən keçirilir.
Portfeldə IDC, Push-In yaylı qəfəs və vintli sahə bağlantıları, həmçinin PCB tərəfində istehsala uyğun müxtəlif uclandırma variantları mövcud ola bilər. Əlavə SMT bərkidicilər, aktiv kilidləmə və avtomatik yerləşdirməyə uyğun qablaşdırma kimi xüsusiyyətlər yalnız müvafiq variant üzrə təsdiqlənməlidir. Taxıla bilən ştekerli quruluşda sahə kabeli cihazdan ayrılmadan elektron lövhə dəyişdirilə bilər; bunun üçün şteker–pin sırası uyğunluğu, qütb sayı, istiqamətləndirmə və yanlış qoşulmanın qarşısını alan kodlaşdırma aydın şəkildə müəyyənləşdirilir.
Məhsul kodları arasındakı fərqlər konkret nümunələrdə görünür. 14 13 021 4001 000 nömrəli har-flexicon 3.50 MWV-2, şaquli pin sırası, iki kontakt və 11 A göstəricisi ilə siyahıya alınır. 14 31 021 3101 000 nömrəli har-flexicon 2.54 FPV-2 isə şaquli, Push-In yaylı qəfəsli, iki kontaktlı və 6 A göstəricili konnektordur. 14 31 061 7102 000 nömrəli har-flexicon 5.08 FPH-6 üfüqi, Push-In yaylı qəfəsli, altı kontaktlı və 12 A; 14 31 031 7401 000 nömrəli har-flexicon 5.08 FSV-3 şaquli, vintli, üç kontaktlı və 15 A kimi göstərilir. Müqayisə üçün verilən bu göstəricilər yalnız müvafiq məhsullara aiddir; hər qütbə düşən yük, mühit və PCB düzülüşü cari texniki məlumat vərəqi əsasında hesablanır.
har-modular ilə fərdiləşdirilə bilən PCB konnektoru
har-modular siqnal, məlumat və güc kontaktlarını ehtiyaca uyğun birləşdirmək üçün hazırlanmış modul PCB konnektoru yanaşmasıdır. Sabit pin sahəsindən istifadə etmək əvəzinə, tələb olunan modullar daşıyıcı üzərində konfiqurasiya edilə bilər. Bu quruluş müxtəlif cihaz variantlarında ortaq mexaniki interfeys yanaşmasının yaradılmasına və istifadə olunmayan kontakt sahəsinin azaldılmasına kömək edə bilər. Lakin modulluq elektrik və mexaniki qaydaların aradan qalxması demək deyil; daşıyıcının uzunluğu, modulların ardıcıllığı, qarşılıq hissə, lövhədəki deşiklərin düzülüşü və qoşulma toleransları konfiqurasiyanın bir hissəsidir.
Güc və yüksək sürətli məlumat xətləri bir-birinə yaxın yerləşdirildikdə istilik davranışı, izolyasiya və siqnal bütövlüyü birlikdə araşdırılmalıdır. Modul konnektorun CAD məlumatları PCB və cihaz gövdəsinin layihəsinə ötürülməli; lövhənin layihələndirmə qaydalarında boş saxlanmalı sahə, lehim meydançası və ya deşikləri və mexaniki dayaq göstərilməlidir. Konfiqurasiya edilmiş məhsulun sifariş identifikatoru və reviziyası material siyahısında saxlanılmalıdır. HARTING-in onlayn alətləri layihələndirməni asanlaşdıra bilər; yekun iş göstəriciləri yenə də real lövhə, kabel və uyğun interfeys üzərində yoxlanılır.

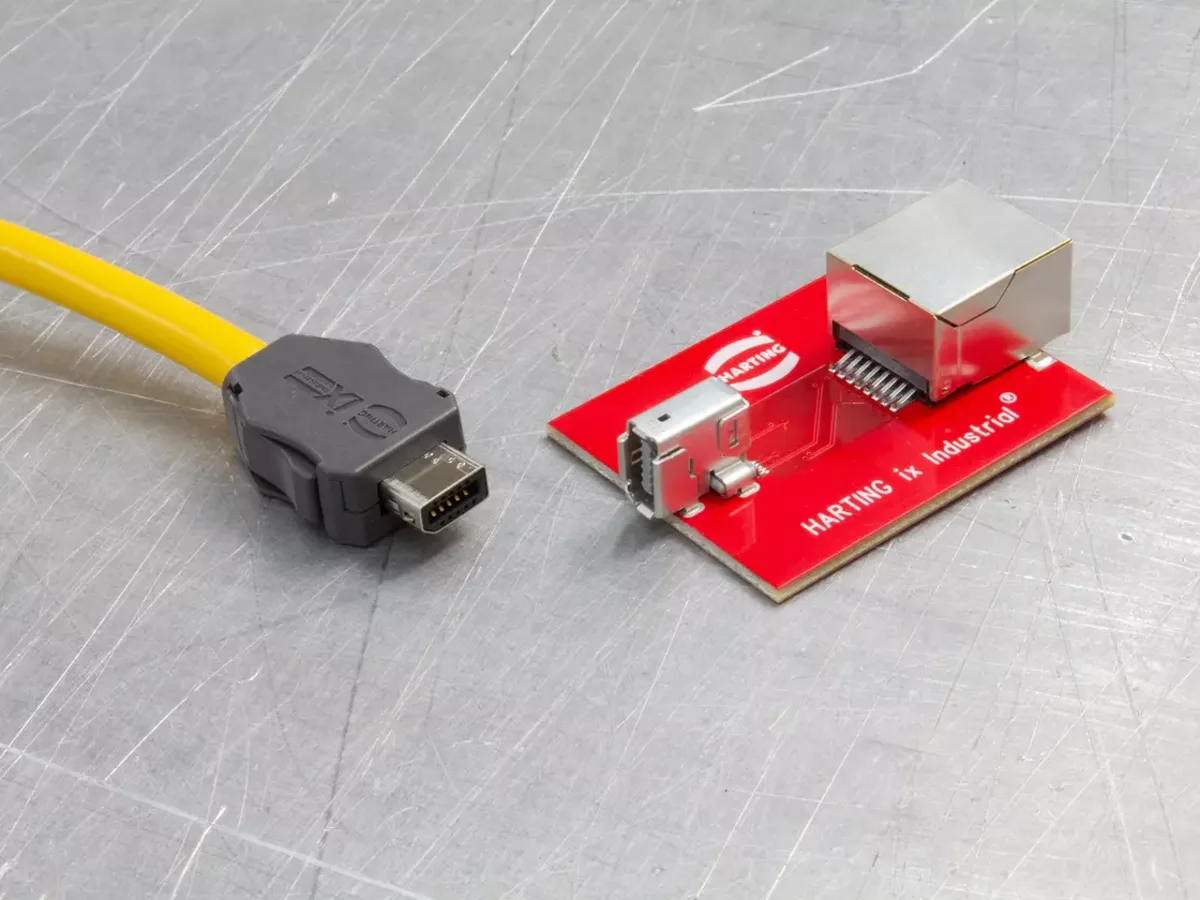

HARTING ix Industrial ilə kompakt sənaye Ethernet interfeysi
HARTING ix Industrial IEC 61076-3-124 standartına əsaslanan kompakt sənaye Ethernet interfeysidir. HARTING ailəni ənənəvi RJ45 ilə müqayisədə 70 faizədək daha kiçik və 10 Gbit/s-dək məlumat ötürülməsinə uyğun kimi təqdim edir; 360 dərəcə ekranlama və sənaye vibrasiyalarına/zərbələrinə davamlılıq da ailənin xüsusiyyətləri arasında göstərilir. Bu ifadələr istehsalçının ailə və layihə üzrə müqayisələridir. Konkret cihaz portunun məlumat ötürmə sürəti və EMC göstəriciləri seçilmiş yuva, şteker, kabel, PCB yolları, şassi bağlantısı və protokola uyğunluq sınaqları ilə təsdiqlənməlidir.
09 45 281 2561 nömrəli ix Industrial 10A-1 jack AH (T&R550), konkret konfiqurasiyaya nümunədir. Rəsmi məhsul səhifəsi bu məhsulu üfüqi lehim uclandırmalı, A kodlaşdırmalı, səkkiz siqnal kontaktına və iki torpaqlama kontaktına malik, 1,5 A nominal cərəyanlı yuva kimi təsvir edir. T&R550 qablaşdırma ifadəsi avtomatik yerləşdirmə planında nəzərə alına bilən lent və makaralı təqdimat formasını bildirir. Bu məhsulun lövhə üzərindəki montaj izi, lehimləmə profili və uyğun kabel ştekeri eyni məhsul sənədləri əsasında seçilməlidir.
İnterfeysin sənaye təyinatlı olması açıq yuva səthinin avtomatik olaraq yüksək IP sinfinə malik olması demək deyil. Cihazın xarici mühitdən qorunması yuva konstruksiyası, gövdə keçidi, sızdırmazlıq elementi, uyğun şteker, kilidləmə və bağlı/açıq vəziyyət üçün ayrı-ayrılıqda qiymətləndirilir. Ekranın kabel ştekerindən PCB-yə və ya cihaz şassisinə aşağı impedanslı keçidi layihələndirilməli, yalnız siqnal torpağına təsadüfi şəkildə qoşulmamalıdır. A və B kimi kodlaşdırmalar istifadə olunan rabitə tətbiqi və uyğun qarşılıq hissə ilə yoxlanılmalıdır.
PCB uclandırma texnologiyaları: THT, THR və SMT
Deşikdən montaj texnologiyası (THT) komponent pinlərinin lövhənin metallanmış deşiklərindən keçirilməsinə və əsasən dalğa lehimləməsi ilə birləşdirilməsinə əsaslanır. Deşik diametri, pin həndəsəsi, mis örtük, lehimlə dolma və lövhə qalınlığı etibarlılığa təsir edən amillərdir. Mexaniki yük daşıyan konnektorlarda THT möhkəm bərkitmə təmin edə bilər, lakin faktiki davamlılıq lövhənin layihəsindən və lehimləmə prosesindən asılıdır. İri gövdəli hissələr üçün daşınma, tərtibat və istilik kölgələnməsi də planlaşdırılır.
Deşikdən təkrar əridilmə ilə lehimləmə (THR), pin-in-paste kimi də tanınan yanaşmada kontakt pinlərinin metallanmış deşiklərə yerləşdirilərək təkrar əridilmə prosesində lehimlənməsinə imkan verir. HARTING uyğun THR komponentlərinin Pick-and-Place üsulu ilə emal edilə bilməsini vurğulayır. Lehim pastasının həcmi, trafaret açılışı, deşik/pin nisbəti, komponentin temperatura davamlılığı və təkrar əridilmə profili məhsulun tətbiq məlumatlarına əsasən müəyyənləşdirilir. Məhsul adında THR yazılması mövcud hər bir lehimləmə profilinin uyğun olması demək deyil.
Səthə montaj texnologiyası (SMT) pinləri lövhə səthindəki kontakt meydançalarına lehimləyir. Kiçik addımlı və avtomatik istehsala uyğun həllər təmin edir. Konnektordakı taxma-çıxarma qüvvələrinin yalnız lehim birləşmələrinə ötürülməməsi üçün müvafiq məhsulda metal bərkidicilər və ya başqa bərkitmə elementləri ola bilər. Kontakt meydançasının həndəsəsi, trafaret, qablaşdırma istiqaməti, vakuumla götürmə səthi, yerləşdirmə qüvvəsi, təkrar əridilmə profili və optik yoxlama meyarları HARTING-in montaj izi və proses məlumatları ilə uyğunlaşdırılmalıdır.
| Bağlantı ehtiyacı | Nəzərdən keçiriləcək HARTING yanaşması | Məhsul kodu ilə təsdiqlənəcək əsas məlumatlar |
|---|---|---|
| İki lövhə arasında kompakt siqnal bağlantısı | har-flex siqnal variantı və ya uyğun yüksək sürətli variant | Kontakt sayı, lövhənin istiqaməti, yığım hündürlüyü, məlumat tələbi, SMT/THR və uyğun qarşılıq məhsulu |
| Eyni lövhə interfeysində güc və siqnal | har-flex güc/hibrid və ya har-modular quruluşu | Kontakt bölgüsü, cərəyanın azaldılması, izolyasiya, modul düzülüşü və mexaniki yükdaşıma |
| Sahə keçiricisinin birbaşa PCB-yə qoşulması | har-flexicon terminalı və ya taxıla bilən konnektor | Addım, en kəsiyi, Push-In/vint/IDC, qütb sayı, kabelin istiqaməti və cərəyan-gərginlik |
| Kompakt sənaye Ethernet portu | HARTING ix Industrial yuvası və uyğun şteker | A/B kodlaşdırması, məlumat ötürmə sürəti, kabel, ekran, montaj izi, lehimləmə prosesi və ətraf mühitdən qorunma |
| PCB komponentlərinin avtomatik yerləşdirilməsi | Uyğun qablaşdırmalı SMT və ya THR variantı | Lent və makara/altlıq, götürmə səthi, istiqamət, kontakt meydançası/deşik, trafaret və təkrar əridilmə profili |
| Texniki xidmət zamanı lövhənin sürətli dəyişdirilməsi | Ayrıla bilən kartdan kabelə bağlantı və ya taxıla bilən terminal | Kilidləmə, kodlaşdırma, qoşulma dövrü, kabeldə dartılma yükünün azaldılması və operator üçün əlçatanlıq |
Elektrik göstəricilərini real iş şəraitinə uyğunlaşdırın
Kataloqdakı nominal cərəyan dəyəri cihaz daxilindəki bütün kontaktların hər temperaturda eyni yükü daşıya biləcəyi demək deyil. Ətraf mühitin temperaturu, kontaktların sayı, yanaşı yüklənən güc xətləri, lövhədəki mis sahəsinin ölçüsü və havalandırma temperatur artımına təsir edir. İş nöqtəsi istehsalçının yükazaltma əyrisi və tətbiq olunan standartın ölçmə şərtləri əsasında müəyyən edilməlidir. Güc konnektorlarının yaxınlığındakı prosessor, sensor və ya verilənlər xətti üçün icazə verilən yerli temperatur ayrıca yoxlanılır.
Gərginlik seçimində nominal dəyər qədər çirklənmə dərəcəsi, ifrat gərginlik kateqoriyası, dəniz səviyyəsindən hündürlük, PCB üzərindəki səth üzrə sızma yolu və hava aralığı məsafələri də vacibdir. Konnektor kontaktları arasındakı icazə verilən məsafə lövhə yollarının yerləşdirmə xətasını kompensasiya etmir. Müxtəlif potensiallar eyni hibrid interfeysdədirsə, izolyasiya zonaları və mümkün nasazlıq vəziyyəti müəyyən edilir. Qoruyucu keçirici və ya funksional torpaqlama kontaktı sxemdə ekranın mexaniki təmasından ayrı bir dövrə funksiyası kimi göstərilir.
Siqnal bütövlüyünün və EMC-nin yoxlanılması
Yüksəksürətli verilənlər kanalında konnektor ümumi ötürmə xəttinin yalnız bir hissəsidir. Diferensial cütlər PCB üzərində hədəf impedansa uyğun çəkilir; cütdaxili uzunluq fərqi, keçid dəliklərinin sayı, istinad müstəvisindəki kəsilmələr və konnektora keçid həndəsəsi yoxlanılır. Kabel və qarşılıq konnektor eyni kateqoriya/protokol tələbinə cavab verməlidir. Məhsul ailəsinin səhifəsindəki ən yüksək verilən ötürmə sürəti düzgün layihələndirilməmiş lövhə keçidini və ya uyğunsuz kabeli kompensasiya etmir.
Ekranlama kabel ekranının cihaz girişində uyğun təmas sahəsi ilə sonlandırılmasını və şassi konsepsiyasına uyğun birləşdirilməsini tələb edir. Uzun və nazik çıxış naqili ilə birləşmə yüksək tezlikdə gözlənilən ekranlama səmərəliliyini azalda bilər. ESD, EFT, impuls ifrat gərginlik və şüalanan/keçirilən maneələrə dayanıqlılıq sınaqları cihaz standartına uyğun planlaşdırılır. İlkin uyğunluq ölçmələri lövhənin reviziyası tamamlanmadan yerləşdirmə və ekran təmasındakı problemləri aşkarlamağa kömək edir.
Mexaniki xidmət müddəti, servis və istehsala yararlılıq
Taxıb-çıxarma dövrü, vibrasiya və zərbə göstəriciləri konkret məhsul və sınaq standartı üzrə yoxlanılmalıdır. Lövhədən lövhəyə konnektorlar cihaz qapağı və ya vintli birləşmə vasitəsilə hizalana bilər; konnektorun təkbaşına bütün mexaniki yükü daşıması gözlənilməməlidir. İstiqamətləndirmə, qütbləşdirmə və montaj toleransları yanlış bucaq altında qoşulmanın qarşısını alır. Kabel tərəfində dartı yükünün azaldılması servis zamanı lehim birləşmələrinə yük ötürülməsini azaldır.
Seriyalı istehsal üçün məhsulun lent-makara, sinili və ya başqa qablaşdırma forması yerləşdirmə maşınının imkanları ilə uyğunlaşdırılır. Eyni məhsulların fərqli daşınma qablaşdırmalarına malik olması onların eyni montaj resepti ilə işlənəcəyi demək deyil. İlk lövhədə lehim dolması, lehim körpüləri, komponentin bir ucunun qalxması, kontaktların eyni müstəvidə olması və mexaniki bərkitmə yoxlanılır. Avtomatik optik yoxlamanın görə bilmədiyi daxili birləşmələr üçün kəsik hazırlanması, rentgen və ya funksional sınaq tələbi keyfiyyət planında müəyyən edilə bilər.
İnterfeys və PCB konnektoru üzrə təklif üçün yoxlama siyahısı
- İnterfeysin funksiyasını müəyyən edin: Lövhədən lövhəyə, lövhədən kabelə və ya sahə terminalı olduğunu göstərin; güc, siqnal və verilənlər kanallarını ayrı-ayrılıqda qeyd edin.
- Lövhənin həndəsəsini paylaşın: Lövhənin qalınlığını, iki lövhənin istiqamətini, yığılma hündürlüyünü, cihazın kənarını, panel açılışını, yerləşdirmə qadağan olunan sahəni və toleransları göstərin.
- Elektrik yükünü qeyd edin: Hər kontakt qrupunun cərəyanını, gərginliyini, siqnal növünü, verilən ötürmə sürətini, impedansını və izolyasiya tələbini göstərin.
- Kabeli təsvir edin: Damarların sayını, en kəsiyini, ekranı, xarici diametri, əyilmə radiusunu, hərəkət və dartı yükünün azaldılması ehtiyacını qeyd edin.
- PCB prosesini seçin: SMT, THT və ya THR; qurğuşunsuz lehimləmə profilini, trafareti, dalğa ilə lehimləmə və yuma proseslərini istehsal xətti ilə uyğunlaşdırın.
- Sahə bağlantısını müəyyən edin: Push-In, vintli, IDC, krimpləmə və ya hazır kabel dəsti seçimini montaj həcmi və servis imkanları baxımından qiymətləndirin.
- Ətraf mühiti təsvir edin: Temperatur, rütubət, toz, su, kimyəvi maddələr, vibrasiya, zərbə, ESD və EMC tələblərini məhsul və cihaz səviyyəsində ayırın.
- Qarşılıq hissələri tamamlayın: Ştift sırasını, ştekeri, yuvanı, kontaktı, kilidləmə və kodlaşdırma elementlərini, qapağı və kabel aksesuarlarını tam məhsul ağacında göstərin.
- Yoxlama planı hazırlayın: Yükazaltma, siqnal bütövlüyü, EMC, ətraf mühit, mexaniki dövr, lehim keyfiyyəti və funksional sınaqları prototipdən əvvəl planlaşdırın.
- Aktual məlumatları tələb edin: Seçilmiş sifariş nömrəsi üçün texniki məlumat vərəqini, CAD/ECAD modelini, PCB montaj izini, qablaşdırma və proses təlimatını yoxlayın.
Bu məlumatlar hazır olduqda HARTING interfeys və PCB konnektorları yalnız kontakt sayı və xarici ölçülər əsasında deyil, cihazın bütün həyat dövrü üzrə qiymətləndirilə bilər. Oskon elektron lövhə, kabel dəsti, mexaniki gövdə və istehsal prosesi məlumatlarını eyni məhsul ağacında birləşdirərək düzgün qarşılıq hissələri təklifə daxil edə bilər. Məhsulların mövcudluğu, çatdırılma müddəti və konkret layihə üçün yekun uyğunluğu təklif tarixində ayrıca təsdiqlənməlidir; bu məzmun stok və ya performans öhdəliyi deyil.
