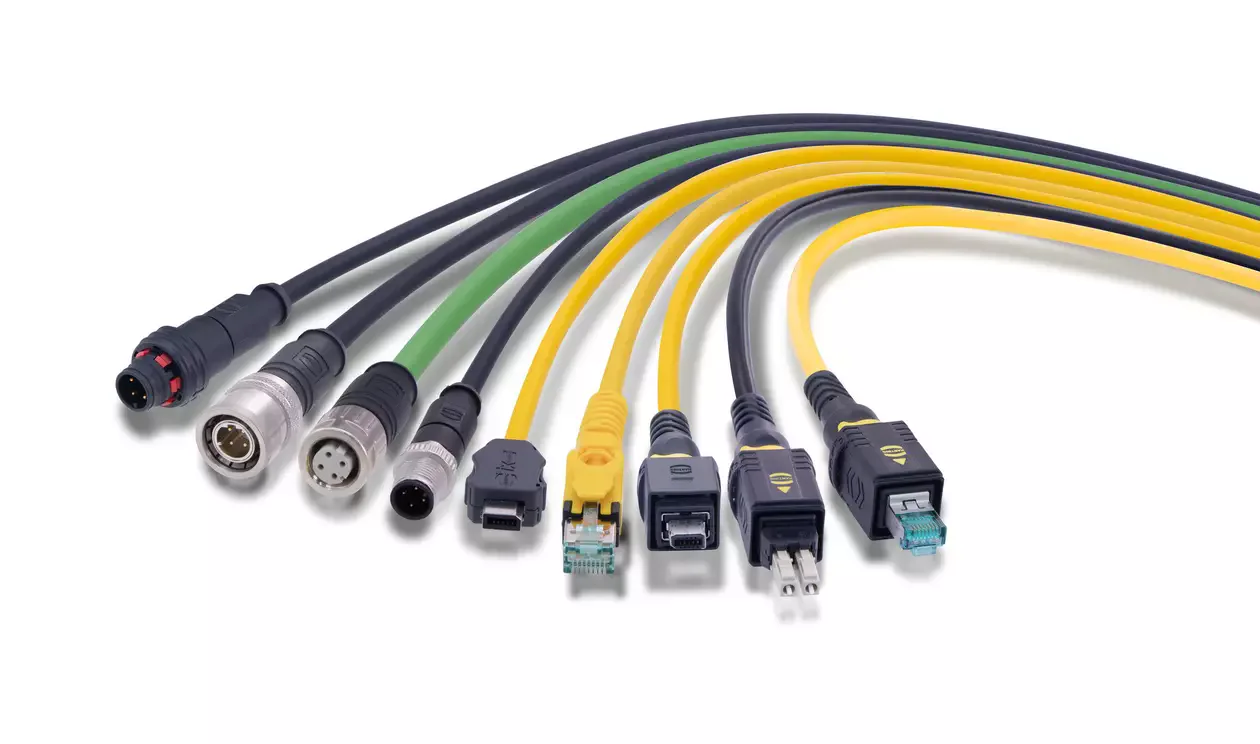

Sistem kabelləşdirilməsi sahədə ayrı-ayrılıqda hazırlanacaq kabellər əvəzinə qoşulma funksiyası əvvəlcədən müəyyən edilmiş, uyğun konnektorlarla sonlandırılmış və sınağa hazır kabel arxitekturası yaradır. HARTING portfelində güc və siqnal üçün dairəvi konnektorlu, Han sənaye konnektorlu və I/O yönümlü sistem kabelləri; məlumat ötürülməsi üçün isə dairəvi, şəbəkə, Han və fiber-optik kabel dəstləri mövcuddur. Hazır birləşmə maşın modullarının istehsal, sahədə montaj, istismara vermə və texniki xidmət mərhələlərində eyni interfeys vasitəsilə yenidən qoşulmasını asanlaşdırır.
Standart sistem kabelləşdirilməsi ilə fərdiləşdirilmiş qoşulma həlli eyni deyil. Standart kabel dəstində iki uc, kontakt düzülüşü, kabel quruluşu və uzunluq HARTING məhsul nömrəsi və ya müəyyən edilmiş konfiqurasiya əsasında seçilir. Fərdiləşdirilmiş həllərdə isə müxtəlif şaxələr, xüsusi pin təyinatı, şkaf lövhəsi, aralıq PCB, robot kabel dəstəsi və ya tətbiqə xas sınaq paketi layihə çərçivəsində hazırlanır. Düzgün layihələndirmə əvvəlcə standart məhsulları nəzərdən keçirir; yalnız kataloq variantlarının qarşılamadığı hissəni xüsusi mühəndislik həllinə yönəldir.
Standart sistem kabelləşdirilməsi nə qazandırır?
Hazır kabel dəsti konnektor montajının nəzarət olunan istehsal mühitində aparılmasını və sahədə qoşulmanın qoş və işlət yanaşmasına yaxınlaşmasını təmin edir. HARTING hazır kabel həllərini enerji, siqnal və məlumat ötürülməsi üçün təqdim edir; məhsul səhifəsində Plug & Play quraşdırma, 100 faiz sınaqdan keçirilən məhsullar və qəliblənmiş kabellərdə müdaxiləyə davamlı birləşmə kimi üstünlüklər göstərilir. Bu ifadələr düzgün məhsulun uyğun qarşı hissə ilə və istehsalçının təlimatına əsasən istifadə edildiyi şəraitdə mənalıdır.
Öncədən montaj səhv ehtimalını azalda bilər; lakin sistem layihəsində yanlış pin təyinatını və ya yanlış məhsul seçimini öz-özünə düzəltmir. Portların mexaniki baxımdan uyğun olması elektrik funksiyalarının uyğun gəldiyi demək deyil. Sifarişdən əvvəl cihazların texniki məlumat vərəqləri, I/O siyahısı və gücün birxətli sxemi əsasında hər iki uc yoxlanılır. İstismara vermə zamanı məhsul etiketi, kabel etiketi və çertyojdakı birləşmə nömrəsi eyni istinad işarəsini daşımalıdır.

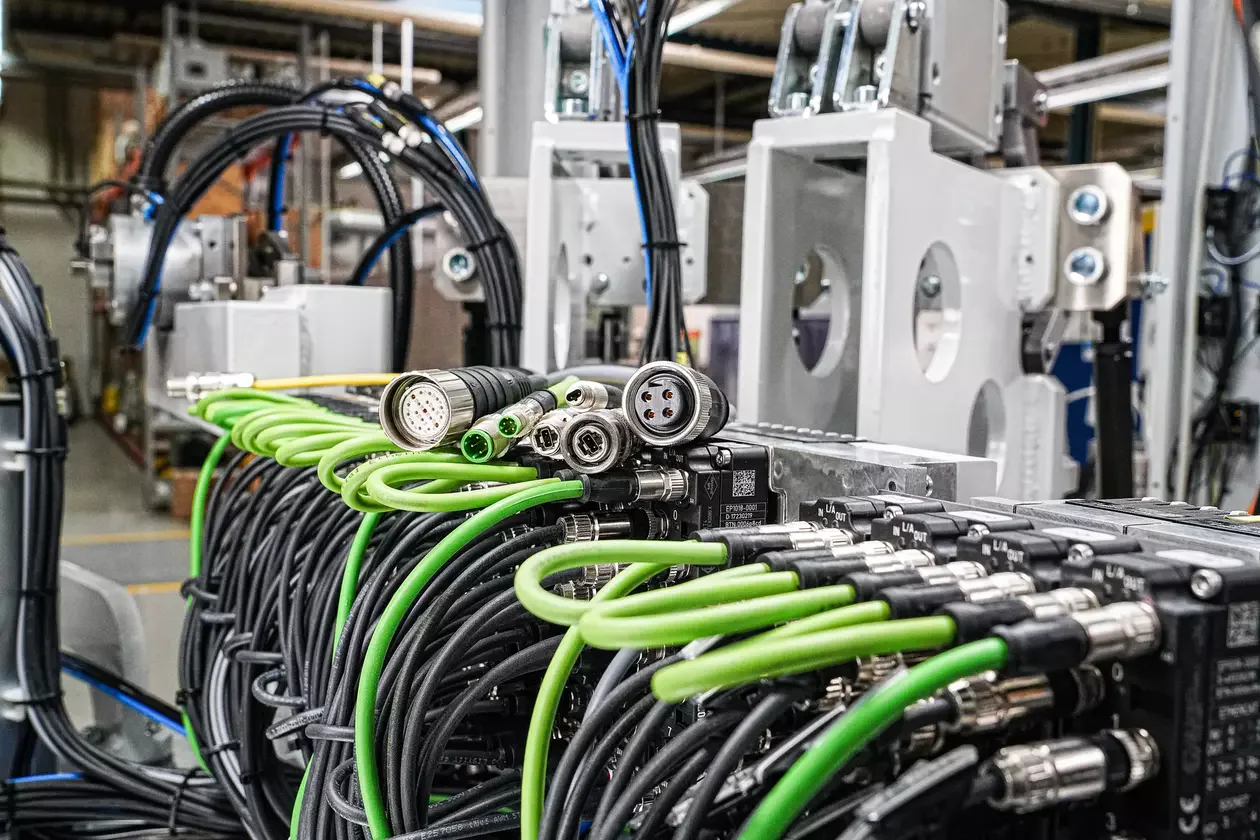

Modul maşında sistem kabeli istehsal modullarının zavodda sınaqdan keçirilməsinə və sahədə müəyyən edilmiş qoşulma nöqtələrindən birləşdirilməsinə kömək edir. Nasaz modulun və ya kabel dəstinin eyni məhsul nömrəli məhsulla əvəz edilməsi texniki xidmət müddətini qısalda bilər. Bunun üçün kabellər əlçatan marşrutda yerləşməli, kilidləmə elementləri xidmət sahəsinə tərəf yönəlməli və ehtiyat hissələr siyahısı tam konfiqurasiyanı əhatə etməlidir. Ehtiyat hissəni yalnız konnektor seriyasının adı ilə müəyyən etmək kifayət deyil.
Öncədən montaj edilmiş, sahədə montaj edilən və xüsusi həlləri fərqləndirin
| Yanaşma | Uyğun olduğu hal | Yoxlanılmalı məqam |
|---|---|---|
| Standart öncədən montaj edilmiş kabel | Uclar, kabel və uzunluq hazır məhsula uyğundur | Tam məhsul nömrəsi, iki uc və cihazın pin sxemi |
| Konfiqurasiya edilmiş sistem kabeli | Müəyyən edilmiş seçimlər daxilində uzunluq və ya uc kombinasiyası seçilir | Konfiquratorun çıxış məlumatı, istehsalı mümkün variant və texniki məlumat vərəqi |
| Sahədə montaj edilən konnektor | Marşrut və son uzunluq quraşdırma yerində dəqiqləşir | Sonlandırma alət dəsti, kabel diametri, en kəsiyi, ekran və montaj keyfiyyəti |
| Fərdiləşdirilmiş kabel dəsti | Standart seçimlərdən fərqli pin təyinatı, material və ya sınaq tələb olunur | Çertyoj, prototip, doğrulama, reviziya və minimum layihə şərtləri |
| Xüsusi kabel dəstəsi və interfeys | Çoxsaylı şaxə, şkaf lövhəsi, PCB və ya robot kabel paketi tələb olunur | Bütün sistemin elektrik, mexaniki və həyat dövrü üzrə məsuliyyəti |
Güc və siqnal sistem kabelləri
Güc və siqnal sahəsində üç əsas quruluş önə çıxır: metrik dairəvi konnektorlu kabel dəstləri, Han sənaye konnektorlu sistem kabelləri və I/O sistem kabelləşdirilməsi. Dairəvi məhsullarda M5 və M8 kompakt sensor birləşmələri üçün, M12 müxtəlif siqnal, məlumat və güc kodlaşdırmaları üçün, M17 və M23 isə intiqal və daha çox kontakt tələb olunan tətbiqlər üçün nəzərdən keçirilə bilər. Bu funksiyalar ümumi seçim istiqamətləridir; dəqiq gərginlik, cərəyan, kodlaşdırma və IP məlumatı hər məhsul nömrəsinin texniki məlumat vərəqindən götürülür.
Han sistem kabelləşdirilməsi möhkəm düzbucaqlı konnektorlar vasitəsilə güc, çoxqütblü siqnal və ya uyğun konfiqurasiyada məlumat birləşmələri yaradır. Han 1A kimi kompakt seriyalardan daha böyük gövdələrə və modul quruluşlara qədər müxtəlif seçimlər mövcuddur. Kontakt bloku, kontakt, gövdə, kabel çıxışı və kilidləmə bir-birinə uyğun dəst kimi seçilməlidir. Bir ucu açıq kabel şkaf və ya cihaz daxilində sonlandırıla bilər; hər iki ucu hazır kabel isə müəyyən edilmiş iki interfeys arasında birbaşa birləşmə təmin edir.
I/O sistem kabelləşdirilməsi idarəetmə kartı, aralıq interfeys və ya cihaz tərəfindəki çoxqütblü birləşməni hazır kabel vasitəsilə ötürmək üçün istifadə oluna bilər. HARTING portfelində ix Industrial, PushPull və D-Sub kimi müxtəlif interfeysləri əhatə edən məhsul qrupları mövcuddur. Burada “I/O” ifadəsi bütün PLC markaları ilə universal pin uyğunluğu demək deyil. Kart modeli, konnektor tipi, kontakt nömrələri, ümumi potensiallar, ekran və qarşı tərəfin terminal düzülüşü mütləq istehsalçının aktual sxemləri ilə uyğunlaşdırılmalıdır.
Konkret məhsul nümunəsi: Han 1A hazır güc kabeli
33 40 040 0202 050 məhsul nömrəli “Han 1A OM 3+PE +latch m/ - PVC 5m” sistem kabelləşdirilməsinin konkret nümunəsidir. HARTING məhsul səhifəsinə əsasən, bu, bir ucunda Han 1A erkək tipli qəliblənmiş birləşməsi olan, digər ucu isə açıq olan 5 metr PVC kabel dəstidir. Dörd damarlı 4 × 2,5 mm² quruluş, üç güc kontaktı və qoruyucu keçirici kontaktı, keçirməli cəftə kilidi və 9,2 mm kabel diametri göstərilir.
Eyni məhsul üçün 16 A nominal cərəyan, 400 V nominal gərginlik, sabit vəziyyətdə −40 ilə +80 °C və hərəkətli vəziyyətdə −15 ilə +80 °C hədd temperatur qiymətləri dərc edilib. IP65, IP66 və IP67 göstəriciləri birləşdirilmiş vəziyyət üçün göstərilir; səhifədə IP66/IP67 üçün kabeldən kabelə birləşmə qeydi mövcuddur. Həmçinin elektrik yükü altında qoşulmaması və ya ayrılmaması, montajın isə ixtisaslı elektrik tərəfindən aparılması tələb olunur. Bu göstəricilər yalnız bu məhsul nömrəsinə aiddir; başqa Han 1A kabelinə avtomatik tətbiq edilməməlidir.
Məlumat və şəbəkə sistem kabelləşdirilməsi
Sənaye Ethernet xəttində konnektorun forması qədər bütün ötürmə kanalı da əhəmiyyətlidir. HARTING şəbəkə sistem kabelləşdirilməsi RJ Industrial, ix Industrial, M12, T1 Industrial və preLink kimi interfeysləri, müxtəlif mis kabelləri və hazır kabel dəstlərini əhatə edir. Fiber-optik sistem kabelləri isə elektrik maneələrinə dayanıqlıq, uzun məsafə və ya qalvanik ayırma tələb edən topologiyalar üçün ayrıca həll qrupudur. Protokolun adı ilə fiziki qat uyğunlaşdırılmadan seçim edilməməlidir.
Ethernet seçimində hədəf məlumat sürəti, kanal kateqoriyası, cütlərin sayı, ekran quruluşu, sənaye protokolunun profili, kabel uzunluğu və aralıq birləşmələrin sayı birlikdə qiymətləndirilir. Tək bir kabel hissəsinin yüksək kateqoriyanı təmin etməsi, konnektorun, panel keçidinin və sahə yuvasının göstəriciləri daha aşağı olduqda bütün kanalı eyni səviyyəyə qaldırmır. Ekranın fasiləsizliyi, 360 dərəcə təmas, ekvipotensial birləşdirmə və güc kabellərindən ayrılma EMI baxımından vacibdir. Hərəkətli robot və ya enerji zənciri tətbiqində məlumat ötürmə göstəriciləri real hərəkət şəraitində yoxlanılmalıdır.
preLink sistemi kabel sonlandırma blokunu konnektordan və yuvadan ayıran sahədə montaj yanaşmasıdır. HARTING eyni preLink sonlandırma blokunun müxtəlif preLink komponentlərinə taxılıb çıxarıla bildiyini və sistemin IT, bina avtomatlaşdırılması və sənayedə istifadə oluna bildiyini bildirir. Bu quruluş kabelin sahədə hazırlanmalı olduğu nöqtələrdə çeviklik təmin edir. Bununla belə, uyğun kabel, sonlandırma aləti, pin düzülüşü, ekran təması və hədəf şəbəkə göstəriciləri sistem sənədlərinə əsasən seçilməlidir.
Qəliblənmiş konnektor, yoxsa sahədə sonlandırma?
Qəliblənmiş kabel dəstində konnektor və kabel keçidi istehsal zamanı vahid quruluşa çevrilir. HARTING bu quruluşu kabelin etibarlı tutulması, optimallaşdırılmış əyilmə mühafizəsi və çətin şəraitdə daha uzun istifadə məqsədi ilə izah edir. Zavod sınağı təkrarlana bilən nəticələr təmin edir və sahədə montaj addımlarını azaldır. Bunun müqabilində kabel uzunluğu və marşrutu əvvəlcədən düzgün ölçülməlidir; zədələnmiş uc çox vaxt yerində yenidən sonlandırma əvəzinə kabel dəstinin dəyişdirilməsini tələb edir.
Sahədə montaj edilən konnektor kabelin müəssisə daxilində çəkildikdən sonra sonlandırılmasına imkan verir. Mövcud kanal, dar keçid və ya dəqiq uzunluğun quraşdırma zamanı müəyyən edildiyi layihələrdə uyğun ola bilər. Lakin kabelin xarici diametri, damarın en kəsiyi, kontakt və sonlandırma texnologiyası, ekran birləşməsi, izolyasiyanın soyulma ölçüsü, sıxma momenti və hermetiklik montajı yerinə yetirənin nəzarətindən asılıdır. Montaj heyəti uyğun alət və təlimatla işləməli; elektrik bütövlüyü sınağı və məlumat xətti üçün tələb olunarsa kanal sınağı qeydə alınmalıdır.
İki üsul eyni müəssisədə birlikdə istifadə oluna bilər. Seriyalı istehsal edilən maşın modullarında qəliblənmiş və sınaqdan keçirilmiş kabellərə; sahədə dəyişən marşrutlarda isə preLink və ya uyğun sahə montaj konnektorlarına üstünlük verilə bilər. Qərar yalnız ilkin məhsul xərcinə əsasən verilməməlidir. Montaj müddəti, səhvlərin aradan qaldırılması, sınaq cihazı, təlim, ehtiyat hissə, texniki xidmət üçün əlçatanlıq və dayanmanın təsiri ümumi xərc hesabına daxil edilməlidir.
Kabel quruluşunu tətbiqə görə seçin
HARTING-in sonlandırılmamış kabel portfelinə mis, fiber-optik və eyni quruluşda enerji ilə məlumat ötürə bilən hibrid kabellər daxildir. Mis kabeldə damarların sayı, en kəsiyi, keçiricinin quruluşu, ekran və xarici örtük elektrik göstəricilərini və mexaniki dayanıqlığı birlikdə müəyyən edir. Sabit kabel tavası, enerji zənciri, burulmaya məruz qalan robot oxu və fasiləsiz hərəkət etməyən xidmət ilgəyi eyni hərəkət sinfinə aid deyil. İstehsalçının texniki məlumat vərəqində minimum əyilmə radiusu sabit və hərəkətli istifadə üçün ayrı göstərilirsə, düzgün qiymət istifadə olunmalıdır.
Xarici örtük ətraf mühit temperaturu, yağ, kimyəvi maddələr, UV, aşınma və yanğın zamanı davranış tələblərinə əsasən seçilir. Rəng və ya PVC/PUR adı təkbaşına uyğunluğu sübut etmir; xüsusi tərkib və standartlar məhsuldan asılı olaraq dəyişir. Dəmir yolu sistemləri, qida, robototexnika və ya gəmi tətbiqlərində sahə üzrə təsdiqlər və tüstü-toksiklik tələbləri ayrıca yoxlanılmalıdır. Kabelin təsdiqi bütün kabel dəstinin və ya konnektorun eyni əhatədə sertifikatlaşdırıldığı demək olmaya bilər.
Uzunluq hesabında yalnız iki cihaz arasındakı düz məsafə istifadə edilmir. Kabel kanalının döngələri, şkaf daxilində texniki xidmət ehtiyatı, konnektorun çıxış istiqaməti, hərəkət gedişi, sıxaclar arasındakı məsafə və montaj toleransı əlavə olunur. Lazım olduğundan uzun kabeli kiçik ilgəklər şəklində sıxışdırmaq məlumat ötürmə göstəricilərini, istiliyin yayılmasını və əyilmə şəraitini poza bilər. Lazım olduğundan qısa kabel isə konnektora daimi dartı yükü tətbiq edir. Standart uzunluq seçimi real üçölçülü marşrut əsasında aparılmalıdır.
Mühafizə dərəcəsi və mexaniki kilidləmə
Sistem kabelinin IP göstəricisi bütöv birləşməyə aiddir. Konnektor, qarşı hissə, sızdırmazlıq contası, gövdə, kabel keçidi və kilidləmə düzgün istifadə edildikdə hədəf qiymət təmin edilə bilər. Açıq qalan port, boş kilid, uyğun olmayan conta və ya yanlış kabel diametri mühafizə zəncirini pozur. İstifadə olunmayan birləşmələrdə məhsul ailəsinə uyğun qapaq seçilməli; təmizləmə və ya texniki xidmətdən sonra yenidən sıxma və vizual yoxlama proseduru tətbiq edilməlidir.
Kilidləmə üsulu montaj tezliyinə, vibrasiyaya, əlçatan sahəyə və təsadüfən ayrılma riskinə görə seçilir. Yivli M12, cəftəli Han gövdəsi, PushPull və ya keçirməli kilid eyni istifadə erqonomikasına malik deyil. Texniki xidmət heyətinin birləşməni görmədən qoşduğu nöqtələrdə kodlaşdırma və etiketləmə xüsusilə vacibdir. Elektrik yükü altında ayrılmasına icazə verilməyən konnektorlar üçün enerjinin kəsilməsi və kilidlənməsi proseduru müəssisənin təlimatına əlavə edilməlidir.

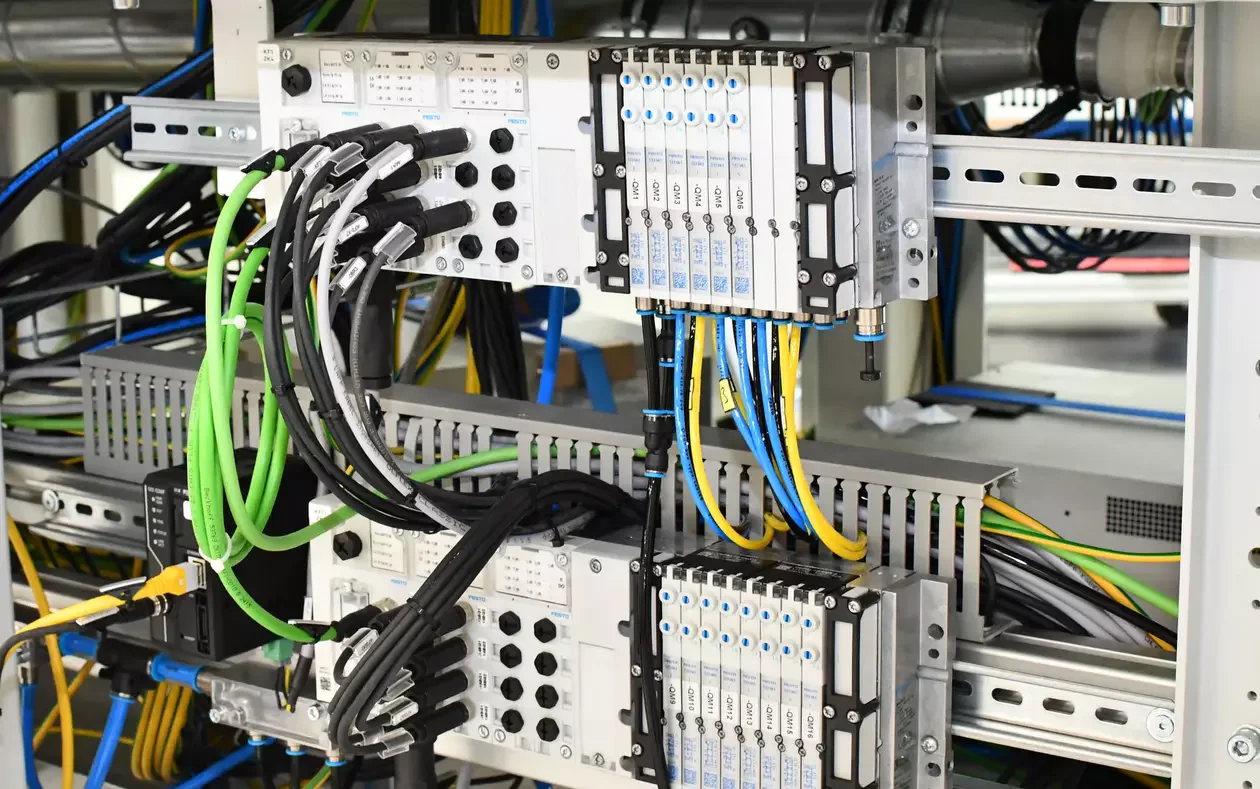

Şkaf və maşın arxitekturasını port planı ilə idarə edin
Port planı hər konnektora unikal identifikator, funksiya, qarşı birləşdirici və kabel məhsul nömrəsi təyin edir. Güc, standart I/O, təhlükəsizlik I/O, Ethernet və fiber xətlər vizual olaraq fərqləndirilməli; eyni tipli konnektorlar səhv qoşulmanın qarşısını alan kodlaşdırma və ya yerləşdirmə ilə idarə olunmalıdır. Çertyojda kabel dəstinin hər iki ucu, ekran və PE bağlantısı, açıq qalan damarlar və şkaf klemmi birlikdə göstərilir. Beləliklə, emalatxana sınağı və sahədə qoşulma eyni sənədə əsaslanır.
Maşın modulları göndərilməzdən əvvəl birləşdirilib funksional sınaqdan keçirilə bilirsə, sistem kabelləşdirməsinin dəyəri artır. Sahədə qəbul zamanı əvvəlcə mexaniki kilidlər, kabel zədələri və etiketlər yoxlanılır; sonra PE dövrəsinin bütövlüyü, pinlərin uyğunluğu, izolyasiya və funksional sınaq yoxlamaları aparılır. Məlumat xətlərində uyğun sertifikatlaşdırma cihazı ilə kanal hesabatının alınması tələb oluna bilər. Sınaq metodu, qəbul həddi və qeydlərin formatı layihənin keyfiyyət planında müəyyən edilməlidir.
Standart məhsul kifayət etmədikdə fərdiləşdirməyə keçid
Standart portfeldə uyğun interfeys mövcuddursa və yalnız uzunluq müəyyən edilmiş seçimlər daxilində dəyişirsə, konfiqurasiya edilmiş sistem kabeli kifayət edə bilər. Müxtəlif cihaz uclarının birləşdirilməsi, xüsusi pin düzülüşü, müştərinin kabeli, çoxsaylı şaxələnmə, xüsusi qoruyucu şlanq, şkaf lövhəsi və ya əlavə sınaq tələb olunursa, HARTING Customised Solutions çərçivəsi qiymətləndirilir. Keçid qərarı layihənin əvvəlində verilməlidir; standart məhsul sifariş edildikdən sonra sahədə nəzarətsiz dəyişikliklər etmək texniki məlumat vərəqinin və təsdiqlərin tətbiq dairəsini etibarsız edə bilər.
Xüsusi həllərdə də standart interfeysləri mümkün qədər qorumaq texniki xidmət və təchizat baxımından üstünlük yaradır. Yalnız zəruri hissə fərdiləşdirilir; dəyişən hər bir element çertyoja, material siyahısına, etiketə və sınaq planına daxil edilir. İstehsal edilə bilmə imkanı, minimum sifariş şərti, nümunənin hazırlanma müddəti və seriyalı tədarük qrafiki texniki məzmundan çıxış edərək fərz edilə bilməz; bunlar HARTING və layihə tərəfləri ilə cari təklif prosesi zamanı dəqiqləşdirilir.
Təklif və sifariş üçün tələb olunan məlumatlar
- Birləşdiriləcək iki cihazın tam tipi, interfeys çertyoju və aktual pin cədvəli
- Hər uc üçün konnektor seriyası, kodlaşdırma, erkək/dişi tipi, kontakt sayı, istiqamət və kilidləmə
- Güc xətlərində gərginlik, davamlı cərəyan, ani cərəyan, PE və yük altında ayırma şərti
- Siqnal xətlərində kanal növü, ümumi potensiallar, ekran və icazə verilən gərginlik düşümü
- Məlumat xətlərində protokol, fiziki qat, sürət, kateqoriya, ekran və kanal topologiyası
- Kabel uzunluğu, yol verilən sapma, sabit və ya hərəkətli marşrut, əyilmə və burulma profili
- Xarici örtük üçün temperatur, yağ, kimyəvi maddə, UV, yanğın və sahə standartı tələbləri
- Hədəf IP dərəcəsi, qarşı birləşdirici, istifadə olunmayan portların qapaqları və təmizləmə üsulu
- Bir və ya hər iki ucu hazır bağlantılı kabel, sahədə montaj və ya xüsusi həll seçimi
- Etiket, qablaşdırma, sınaq hesabatı, ehtiyat hissə və reviziyaların idarə edilməsi üzrə tələblər
Bu məlumatlarla HARTING sistem kabelləşdirməsi sadəcə kabel satınalması maddəsi olmaqdan çıxır; maşının modulluğu, emalatxana sınağı, sahədə quraşdırma və texniki xidmət strategiyasının ortaq interfeysinə çevrilir. Oskon standart sistem kabellərinə üstünlük verərək güc, siqnal və məlumat xətlərini faktiki tətbiq şəraitinə uyğunlaşdıra bilər; standart seçim kifayət etmədikdə fərdiləşdirilmiş həll prosesini ayrıca və izlənilə bilən iş həcmi kimi idarə edə bilər.
